申请日2021.07.08
公开日期2021.12.10
IPC分类B01D21/18;B01D21/06;B01D21/24
摘要
本实用新型公开了一种高效传动刮泥机，属于刮泥机技术领域。包括污水桶，污水桶的底部设有底板，底板的底端开设有排泥口，污水桶的内部贯穿设有中心轴，中心轴的上端固定连接有减速机和电机，中心轴的下部固定有刮板，刮板的上端通过吊杆与中心轴固定连接，刮板的表面固定有若干刮板固定单元，中心轴的末端固定连接有，搅拌部位于排泥口的内部，底板由若干阶梯部组成，刮板的下表面与底板的形状一致。本实用新型将刮泥机的底板设置为阶梯结构，同时将刮板的底部设置为与之对应的阶梯形状，增加了刮板与底板之间的传动性，有助于污泥的刮除和排放；搅拌部采用螺旋搅拌部，便于污泥的排出。
权利要求

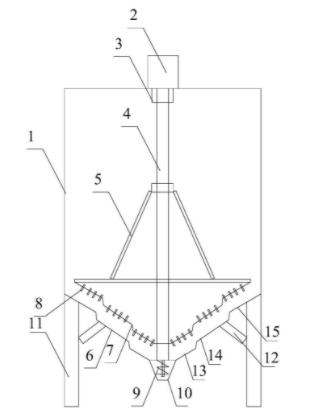

1.一种高效传动刮泥机，其特征在于：包括污水桶(1)，所述污水桶(1)的底部设有底板(6)，所述底板(6)的底端开设有排泥口(10)，所述污水桶(1)的内部贯穿设有中心轴(4)，所述中心轴(4)的上端固定连接有减速机(3)和电机(2)，所述中心轴(4)的下部固定有刮板(7)，所述刮板(7)的上端通过吊杆(5)与中心轴(4)固定连接，所述刮板(7)的表面固定有若干刮板固定单元(8)，所述中心轴(4)的末端固定连接有搅拌部(9)，所述搅拌部(9)位于排泥口(10)的内部，所述底板(6)由若干阶梯部组成，所述刮板(7)的下表面与底板(6)的形状一致。
2.根据权利要求1所述的高效传动刮泥机，其特征在于：所述底板(6)由自下而上依次连接的第一阶梯部(13)、第二阶梯部(14)和第三阶梯部(15)组成，所述第一阶梯部(13)、第二阶梯部(14)和第三阶梯部(15)均向下倾斜。
3.根据权利要求1所述的高效传动刮泥机，其特征在于：所述刮板固定单元(8)与刮板(7)的底面垂直设置。
4.根据权利要求1所述的高效传动刮泥机，其特征在于：所述污水桶(1)的下方固定有支脚(11)。
5.根据权利要求4所述的高效传动刮泥机，其特征在于：所述支脚(11)与底板(6)之间固定有加强杆(12)。
6.根据权利要求1所述的高效传动刮泥机，其特征在于：所述搅拌部(9)为螺旋搅拌部。
说明书
高效传动刮泥机
技术领域
本实用新型涉及刮泥机技术领域，具体为一种高效传动刮泥机。
背景技术
刮泥机是重要的污水处理设备，刮泥机采用刮板将刮泥机底部的污泥刮除，并从排污口排放。现有的刮泥机的底板为锥形底板，虽然这种结构有助于污泥的刮除和排放，但依然存在污泥刮除不干净的情况，若能增加刮板与底板之间的传动性，则有助于污泥的排出。
实用新型内容
为了解决上述问题，本实用新型提供了一种高效传动刮泥机。
本实用新型是通过以下技术方案实现的：
一种高效传动刮泥机，包括污水桶，所述污水桶的底部设有底板，所述底板的底端开设有排泥口，所述污水桶的内部贯穿设有中心轴，所述中心轴的上端固定连接有减速机和电机，所述中心轴的下部固定有刮板，所述刮板的上端通过吊杆与中心轴固定连接，所述刮板的表面固定有若干刮板固定单元，所述中心轴的末端固定连接有搅拌部，所述搅拌部位于排泥口的内部，所述底板由若干阶梯部组成，所述刮板的下表面与底板的形状一致。
所述底板由自下而上依次连接的第一阶梯部、第二阶梯部和第三阶梯部组成，所述第一阶梯部、第二阶梯部和第三阶梯部均向下倾斜。
所述刮板固定单元与刮板的底面垂直设置。
所述污水桶的下方固定有支脚。
所述支脚与底板之间固定有加强杆。
所述搅拌部为螺旋搅拌部。
与现有技术相比，本实用新型的有益效果是：
本实用新型将刮泥机的底板设置为阶梯结构，同时将刮板的底部设置为与之对应的阶梯形状，增加了刮板与底板之间的传动性，有助于污泥的刮除和排放；搅拌部采用螺旋搅拌部，便于污泥的排出。
（发明人：刘云舒; 刘志扬; 姜莉）
