申请日2021.07.09
公开日期2021.12.07
IPC分类B01D46/00;C02F7/00;C02F9/14
摘要
本实用新型公开了一种污水处理用循环曝气氧化池，涉及污水处理领域，针对现有的部分污水处理用曝气氧化池的曝气效果不理想，无法对曝气用的空气进行过滤，存在二次污染的可能，且存在无法对污水进行循环处理的问题，现提出如下方案，其包括曝气池主体，所述曝气池主体内部设置有分隔板，所述曝气池主体内部底端设置有活性污泥层，所述曝气池主体内部设置有过滤板，所述曝气池主体侧面设置有进水口，所述进水口内部设置有阀门，所述曝气池主体远离进水口的一侧安装有安装箱。本实用新型结构新颖，且可以提升氧化池的曝气效果，同时可以对曝气用的空气进行过滤，避免二次污染，且可以对污水进行循环处理，提升了装置的污水处理效果。
权利要求

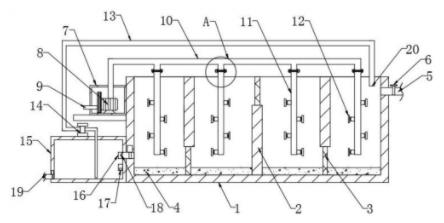

1.一种污水处理用循环曝气氧化池，包括曝气池主体(1)，其特征在于，所述曝气池主体(1)内部设置有分隔板(2)，所述曝气池主体(1)内部底端设置有活性污泥层(4)，所述曝气池主体(1)内部设置有过滤板(3)，所述曝气池主体(1)侧面设置有进水口(5)，所述进水口(5)内部设置有阀门(6)，所述曝气池主体(1)远离进水口(5)的一侧安装有安装箱(7)，所述安装箱(7)内部设置有风机(8)，所述风机(8)靠近安装箱(7)外部的一侧设置有吸风口(9)，所述风机(8)远离吸风口(9)的一测设置有风管(10)，所述风管(10)下表面设置有曝气管(11)，所述曝气管(11)的侧面设置有曝气口(12)，所述曝气池主体(1)侧面设置有储水池(15)，所述储水池(15)侧面开设有净水管(19)，所述储水池(15)上表面安装有水泵(14)，所述水泵(14)的一侧设置有回流管(13)，所述回流管(13)靠近曝气池主体(1)的一端设置有回水口(20)。
2.根据权利要求1所述的一种污水处理用循环曝气氧化池，其特征在于，所述曝气池主体(1)与储水池(15)之间设置有排水口(16)，所述排水口(16)的两端分别位于曝气池主体(1)内部与储水池(15)内部，所述排水口(16)与曝气口(12)内部均设置有防回流阀(18)。
3.根据权利要求1所述的一种污水处理用循环曝气氧化池，其特征在于，所述储水池(15)内部设置有水质传感器(17)。
4.根据权利要求1所述的一种污水处理用循环曝气氧化池，其特征在于，所述风管(10)下表面设置有多个曝气管(11)，每个所述曝气管(11)两侧均设置有多个所述曝气口(12)，每个所述曝气管(11)和曝气口(12)均位于曝气池主体(1)内部。
5.根据权利要求4所述的一种污水处理用循环曝气氧化池，其特征在于，每个所述曝气管(11)表面均设置有第一法兰盘(21)和第二法兰盘(22)，每个所述第一法兰盘(21)和第二法兰盘(22)内部均设置有滤芯(23)，每个所述第一法兰盘(21)和第二法兰盘(22)之间均通过固定螺栓(24)进行连接。
6.根据权利要求1所述的一种污水处理用循环曝气氧化池，其特征在于，所述曝气池主体(1)内部设置有多个过滤板(3)和分隔板(2)，每个所述分隔板(2)均与过滤板(3)连接。
说明书
一种污水处理用循环曝气氧化池
技术领域
本实用新型涉及污水处理领域，尤其涉及一种污水处理用循环曝气氧化池。
背景技术
曝气氧化池是利用活性污泥法进行污水处理的一种建筑设备，池内提供一定污水停留时间，以满足好氧生物所需的氧量及污水与活性污泥充分接触的混合条件，以达到对污水进行处理的目的，但现有的部分污水处理用曝气氧化池的曝气效果不理想，无法对曝气用的空气进行过滤，存在二次污染的可能，且存在无法对污水进行循环处理的问题，为解决这些问题，我们提出了一种污水处理用循环曝气氧化池。
实用新型内容
本实用新型提出的一种污水处理用循环曝气氧化池，解决了现有的部分污水处理用曝气氧化池的曝气效果不理想，无法对曝气用的空气进行过滤，存在二次污染的可能，且存在无法对污水进行循环处理的问题。
为了实现上述目的，本实用新型采用了如下技术方案：
一种污水处理用循环曝气氧化池，包括曝气池主体，所述曝气池主体内部设置有分隔板，所述曝气池主体内部底端设置有活性污泥层，所述曝气池主体内部设置有过滤板，所述曝气池主体侧面设置有进水口，所述进水口内部设置有阀门，所述曝气池主体远离进水口的一侧安装有安装箱，所述安装箱内部设置有风机，所述风机靠近安装箱外部的一侧设置有吸风口，所述风机远离吸风口的一测设置有风管，所述风管下表面设置有曝气管，所述曝气管的侧面设置有曝气口，所述曝气池主体侧面设置有储水池，所述储水池侧面开设有净水管，所述储水池上表面安装有水泵，所述水泵的一侧设置有回流管，所述回流管靠近曝气池主体的一端设置有回水口。
优选的，所述曝气池主体与储水池之间设置有排水口，所述排水口的两端分别位于曝气池主体内部与储水池内部，所述排水口与曝气口内部均设置有防回流阀。
优选的，所述储水池内部设置有水质传感器。
优选的，所述风管下表面设置有多个曝气管，每个所述曝气管两侧均设置有多个所述曝气口，每个所述曝气管和曝气口均位于曝气池主体内部。
优选的，每个所述曝气管表面均设置有第一法兰盘和第二法兰盘，每个所述第一法兰盘和第二法兰盘内部均设置有滤芯，每个所述第一法兰盘和第二法兰盘之间均通过固定螺栓进行连接。
优选的，所述曝气池主体内部设置有多个过滤板和分隔板，每个所述分隔板均与过滤板连接。
本实用新型的有益效果为：
1、风机通过吸风口将外界的空气吸入，然后通过风管传输至每个曝气管内部，然后通过曝气管侧面的曝气口排出，对氧化池进行曝气，提升污水与空气的接触面积，同时曝气口再曝气管表面设置有多个，且自上而下均匀分布，提升装置的曝气效果。
2、通过将第一法兰盘与第二法兰盘安装在每个曝气管之间，并通过固定螺栓进行固定，使空气经过第一法兰盘与第二法兰盘内部的滤芯进行过滤，使空气中的杂质进行清除，避免空气中的杂质进入污水中造成二次污染，提升装置的实用性。
3、曝气处理后的污水通过曝气池主体侧面的排水口排入储水池内部，同时通过水质传感器对处理后污水水质进行检测，不合格的污水通过水泵进行抽取，并通过回流管和回水口重新回到曝气池主体内部进行循环处理，合格的污水通过净水管排出，提升装置的污水处理效果，增加装置实用性。
综上所述，该装置不仅可以提升氧化池的曝气效果，同时可以对曝气用的空气进行过滤，避免二次污染，且可以对污水进行循环处理，提升了装置的污水处理效果，解决了现有的部分污水处理用曝气氧化池的曝气效果不理想，无法对曝气用的空气进行过滤，存在二次污染的可能，且存在无法对污水进行循环处理的问题。
（发明人：吴秉桥; 危思安; 蒋瑞干; 赵海彤）
