申请日2020.12.22
公开（公告）日2021.09.07
IPC分类号C02F9/08; C02F101/30; C02F103/30
摘要
本实用新型涉及一种光催化污水处理装置及印染废水的处理系统。该装置包括第一箱体、电磁发生器、紫外灯组件和具有光催化剂涂层的曝气盘；所述电磁发生器安装于第一箱体外的顶部，用于激发紫外灯组件产生紫外光；所述紫外灯组件安装于所述第一箱体内，所述紫外灯组件用于产生紫外光及产生臭氧；所述具有光催化剂涂层的曝气盘设于所述第一箱体内的底部，所述具有光催化剂涂层的曝气盘用于输入臭氧至所述第一箱体内，并光催化降解有机物。该印染废水的处理系统包括上述装置。该装置在没有添加药剂的情况下提高了光催化降解污水有机物的效率。
权利要求书
1.一种光催化污水处理装置，其特征在于，包括：第一箱体、电磁发生器、紫外灯组件和具有光催化剂涂层的曝气盘；
所述电磁发生器安装于所述第一箱体外的顶部，所述电磁发生器用于激发紫外灯组件产生紫外光；
所述紫外灯组件安装于所述第一箱体内，所述紫外灯组件用于产生紫外光及产生臭氧；
所述具有光催化剂涂层的曝气盘设于所述第一箱体内的底部，所述具有光催化剂涂层的曝气盘用于输入臭氧至所述第一箱体内，并光催化降解有机物。
2.根据权利要求1所述的光催化污水处理装置，其特征在于，所述紫外灯组件包括多个紫外灯、多个石英管和安装板；多个所述紫外灯安装于相应的所述石英管内，多个所述石英管安装于所述安装板上，所述安装板的固定于所述第一箱体内。
3.根据权利要求1所述的光催化污水处理装置，其特征在于，所述具有光催化剂涂层的曝气盘为具有二氧化钛涂层的曝气盘。
4.根据权利要求2所述的光催化污水处理装置，其特征在于，所述安装板为有机玻璃孔板。
5.根据权利要求1所述的光催化污水处理装置，其特征在于，所述第一箱体内的顶部设有多个第一隔板，所述第一箱体内的底部设有多个第二隔板，多个所述第一隔板和多个所述第二隔板交替排布于所述第一箱体内。
6.一种印染废水的处理系统，其特征在于，包括权利要求1-5任一项所述的光催化污水处理装置、气浮装置、吸附装置和臭氧发生装置；
所述气浮装置的出水口与所述光催化污水处理装置的进水口连接；
所述光催化污水处理装置的出水口与所述吸附装置的进水口连接，所述吸附装置用于将所述光催化污水处理装置处理后的水吸附脱色并催化降解多余的臭氧；
所述臭氧发生装置的出气口与所述光催化污水处理装置的曝气盘连接，所述臭氧发生装置用于产生臭氧。
7.根据权利要求6所述的处理系统，其特征在于，所述吸附装置的出气口与所述气浮装置连接。
8.根据权利要求6所述的处理系统，其特征在于，所述吸附装置为活性炭纤维吸附装置。
9.根据权利要求8所述的处理系统，其特征在于，所述活性炭纤维吸附装置包括第二箱体和活性炭纤维毯，所述活性炭纤维毯设于所述第二箱体内。
说明书
一种光催化污水处理装置及印染废水的处理系统
技术领域
本实用新型涉及污水处理领域，尤其涉及一种光催化污水处理装置及印染废水的处理系统。
背景技术
印染废水为难处理工业废水之一，其主要特征污染物为色度，随着排放标准的提高，经过生化处理后，出水色度和COD往往难以达标，需要进一步进行深度处理。
目前深度处理一般采用高级氧化技术，如芬顿氧化、臭氧氧化、光氧化等，单纯臭氧氧化和光氧化化脱色效果较好，但COD处理效果差，能耗较高，不能稳定达标；而且臭氧发生器将氧气转化为臭氧的效率不到10％，大量的氧气被作为尾气排放，白白地浪费了；芬顿氧化需要加酸加碱加双氧水，药剂成本高，而且这些化学药剂为危化品，其储存运输和使用存在安全风险；酸碱中和反应生成盐增加出水盐浓度；反应过程中投加大量催化剂硫酸亚铁产生污泥，处置费用高，易产生二次污染；因此提高氧化效率、减少加药量、降低运行成本、减少污泥产生量是发展方向。
实用新型内容
本实用新型所要解决的技术问题是：如何在不额外添加药剂的基础上提高光催化降解污水有机物的效率。
为解决上述技术问题，本实用新型提出了一种光催化污水处理装置及印染废水的处理系统。

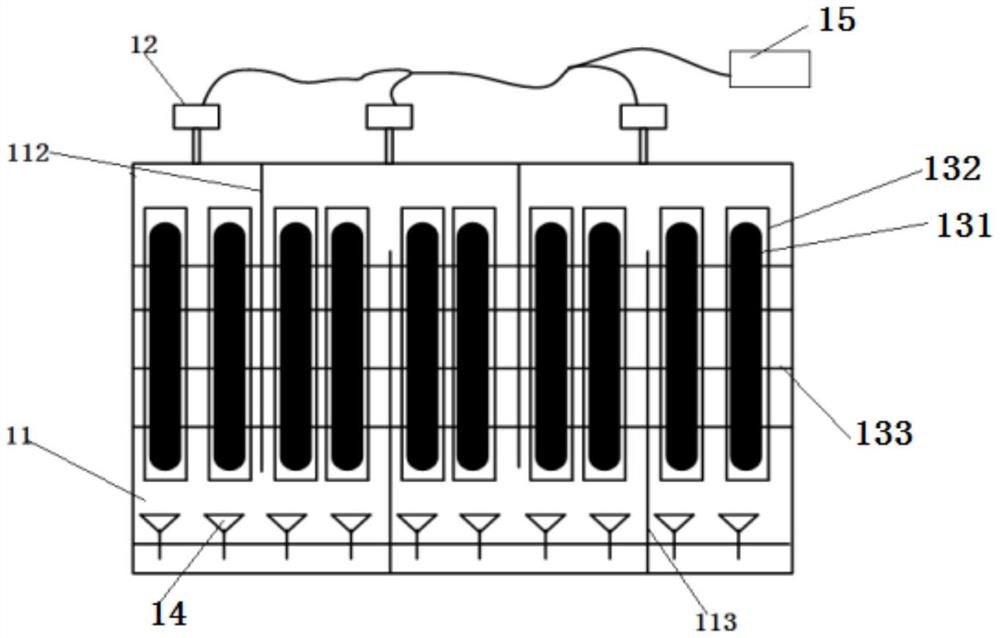

本实用新型提出一种光催化污水处理装置，包括：第一箱体、电磁发生器、紫外灯组件和具有光催化剂涂层的曝气盘；
所述电磁发生器安装于所述第一箱体外的顶部，所述电磁发生器用于激发紫外灯组件产生紫外光；
所述紫外灯组件安装于所述第一箱体内，所述紫外灯组件用于产生紫外光及产生臭氧；
所述具有光催化剂涂层的曝气盘设于所述第一箱体内的底部，所述具有光催化剂涂层的曝气盘用于输入臭氧至所述第一箱体内，并光催化降解有机物。
进一步地，所述紫外灯组件包括多个紫外灯、多个石英管和安装板；多个所述紫外灯安装于相应的所述石英管内，多个所述石英管安装于所述安装板上，所述安装板的固定于所述第一箱体内。
进一步地，所述具有光催化剂涂层的曝气盘为具有二氧化钛涂层的曝气盘。
进一步地，所述安装板为有机玻璃孔板。
进一步地，所述第一箱体内的顶部设有多个第一隔板，所述第一箱体内的底部设有多个第二隔板，多个所述第一隔板和多个所述第二隔板交替排布于所述第一箱体内。
本实用新型还提出一种印染废水的处理系统，包括上述光催化污水处理装置、气浮装置、吸附装置和臭氧发生装置；
所述气浮装置的出水口与所述光催化污水处理装置的进水口连接；
所述光催化污水处理装置的出水口与所述吸附装置的进水口连接，所述吸附装置用于将所述光催化污水处理装置处理后的水吸附脱色并催化降解多余的臭氧；
所述臭氧发生装置的出气口与所述光催化污水处理装置的曝气盘连接，所述臭氧发生装置用于产生臭氧。
进一步地，所述吸附装置的出气口与所述气浮装置连接。
进一步地，所述吸附装置为活性炭纤维吸附装置。
进一步地，所述活性炭纤维吸附装置包括第二箱体和活性炭纤维毯，所述活性炭纤维毯设于所述第二箱体内。
本实用新型与现有技术对比的有益效果包括：污水进入第一箱体，安装于第一箱体外的顶部的电磁发生器能够激发紫外灯组件产生紫外光，氧气在紫外光照射下产生臭氧，另外曝气盘输入臭氧，臭氧在曝气盘上的光催化剂涂层的催化作用下分解产生羟基自由基，羟基自由基具有强氧化作用，能够分解有机物，在各设备的配合下没有添加药剂的情况下提高了光催化降解污水有机物的效率。
