申请日2021.03.02
公开日期2021.11.05
IPC分类C02F1/20;C02F7/00
摘要
本实用新型涉及污水处理的技术领域，特别是涉及一种疏水曝气装置，其通过设置此设备，可以对污水中较轻的杂物进行处理，提高污水的处理效果，也提高其实用性；包括箱体、操作面板、气泵、导气管、气泡发生器、分水架、移动板和排水管，箱体内部设置有处理腔，箱体左端上部连通设置有进水管，操作面板安装在箱体前端，气泵安装在箱体后端，导气管输入端与气泵输出端连接，导气管输出端与气泡发生器输入端连接，箱体内设置有移动装置和传动装置，移动装置与传动装置配合连接，移动板与移动装置配合连接，移动板底端设置有刺，排水管输入端穿过箱体右端下部与处理腔相通，箱体右端连通设置有收集装置，操作面板与气泵、导气管和移动装置电连接。
权利要求

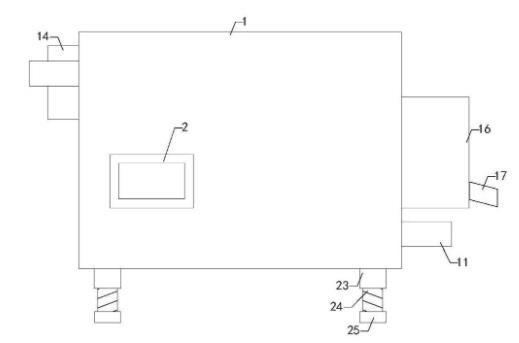

1.一种疏水曝气装置，其特征在于，包括箱体(1)、操作面板(2)、气泵(3)、导气管(4)、气泡发生器(5)、分水架(6)、移动板(9)和排水管(11)，箱体(1)内部设置有处理腔，箱体(1)左端上部连通设置有进水管，操作面板(2)安装在箱体(1)前端，气泵(3)安装在箱体(1)后端，导气管(4)输入端与气泵(3)输出端连接，导气管(4)输出端与气泡发生器(5)输入端连接，气泡发生器(5)安装在箱体(1)后端，气泡发生器(5)输出端穿过箱体(1)后端伸至处理腔内与分水架(6)连通，分水架(6)输出端设置有多组分水管(7)，多组分水管(7)顶端均连通设置有多组喷头(8)，箱体(1)内设置有移动装置和传动装置，移动装置与传动装置配合连接，移动板(9)与移动装置配合连接，移动板(9)底端设置有刺(10)，排水管(11)输入端穿过箱体(1)右端下部与处理腔相通，箱体(1)右端连通设置有收集装置，操作面板(2)与气泵(3)、导气管(4)和移动装置电连接。
2.如权利要求1所述的一种疏水曝气装置，其特征在于，移动装置包括四组轴承座(12)、两组丝杠(13)和电机(14)，四组轴承座(12)分别安装在处理腔左侧壁和右侧壁的上部前侧和后侧，两组丝杠(13)分别可转动安装在前侧两组轴承座(12)和后侧两组轴承座(12)上，两组丝杠(13)与移动板(9)配合连接，电机(14)安装在箱体(1)左端上部，电机(14)输出端四组有传动装置，传动装置带动两组丝杠(13)转动，电机(14)与操作面板(2)电连接。
3.如权利要求1所述的一种疏水曝气装置，其特征在于，收集装置包括收集箱(16)和排物管(17)，箱体(1)右端连通设置有排物口(15)，收集箱(16)与排物口(15)配合连接，排物管(17)输入端穿过收集箱(16)右端下部与收集箱(16)连通。
4.如权利要求1所述的一种疏水曝气装置，其特征在于，传动装置包括第一皮带轮(18)、两组第二皮带轮(19)和两组皮带(20)，电机(14)输出端穿过箱体(1)左端伸至处理腔内，第一皮带轮(18)安装在电机(14)输出端上，两组第二皮带轮(19)分别安装在两组丝杠(13)左部，第一皮带轮(18)与两组第二皮带轮(19)分别通过两组皮带(20)同步传动。
5.如权利要求1所述的一种疏水曝气装置，其特征在于，还包括隔震板(21)，隔震板(21)安装在箱体(1)后端，气泵(3)安装在隔震板(21)上。
6.如权利要求2所述的一种疏水曝气装置，其特征在于，还包括四组限位块(22)，四组限位块(22)分别安装在两组丝杠(13)左部和右部。
7.如权利要求1所述的一种疏水曝气装置，其特征在于，还包括四组支腿(23)、四组螺杆(24)和四组垫块(25)，四组支腿(23)分别安装在箱体(1)底端左前侧、右前侧、左后侧和右后侧，四组支腿(23)底端均设置有螺纹孔，四组螺杆(24)分别与四组支腿(23)底端螺纹孔螺装连接，四组螺杆(24)底端分别与四组垫块(25)顶端可转动连接。
8.如权利要求7所述的一种疏水曝气装置，其特征在于，所述四组垫块(25)底端均设置有防滑垫。
说明书
一种疏水曝气装置
技术领域
本实用新型涉及污水处理的技术领域，特别是涉及一种疏水曝气装置。
背景技术
众所周知，污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。但是现有的污水处理装置其不能将污水中较轻的杂物进行处理，从而影响其处理效果，实用性较差。
实用新型内容
为解决上述技术问题，本实用新型提供一种可以对污水中较轻的杂物进行处理，提高污水的处理效果，也提高其实用性的疏水曝气装置。
本实用新型的一种疏水曝气装置，包括箱体、操作面板、气泵、导气管、气泡发生器、分水架、移动板和排水管，箱体内部设置有处理腔，箱体左端上部连通设置有进水管，操作面板安装在箱体前端，气泵安装在箱体后端，导气管输入端与气泵输出端连接，导气管输出端与气泡发生器输入端连接，气泡发生器安装在箱体后端，气泡发生器输出端穿过箱体后端伸至处理腔内与分水架连通，分水架输出端设置有多组分水管，多组分水管顶端均连通设置有多组喷头，箱体内设置有移动装置和传动装置，移动装置与传动装置配合连接，移动板与移动装置配合连接，移动板底端设置有刺，排水管输入端穿过箱体右端下部与处理腔相通，箱体右端连通设置有收集装置，操作面板与气泵、导气管和移动装置电连接。
本实用新型的一种疏水曝气装置，移动装置包括四组轴承座、两组丝杠和电机，四组轴承座分别安装在处理腔左侧壁和右侧壁的上部前侧和后侧，两组丝杠分别可转动安装在前侧两组轴承座和后侧两组轴承座上，两组丝杠与移动板配合连接，电机安装在箱体左端上部，电机输出端四组有传动装置，传动装置带动两组丝杠转动，电机与操作面板电连接。
本实用新型的一种疏水曝气装置，收集装置包括收集箱和排物管，箱体右端连通设置有排物口，收集箱与排物口配合连接，排物管输入端穿过收集箱右端下部与收集箱连通。
本实用新型的一种疏水曝气装置，传动装置包括第一皮带轮、两组第二皮带轮和两组皮带，电机输出端穿过箱体左端伸至处理腔内，第一皮带轮安装在电机输出端上，两组第二皮带轮分别安装在两组丝杠左部，第一皮带轮与两组第二皮带轮分别通过两组皮带同步传动。
本实用新型的一种疏水曝气装置，还包括隔震板，隔震板安装在箱体后端，气泵安装在隔震板上。
本实用新型的一种疏水曝气装置，还包括四组限位块，四组限位块分别安装在两组丝杠左部和右部。
本实用新型的一种疏水曝气装置，还包括四组支腿、四组螺杆和四组垫块，四组支腿分别安装在箱体底端左前侧、右前侧、左后侧和右后侧，四组支腿底端均设置有螺纹孔，四组螺杆分别与四组支腿底端螺纹孔螺装连接，四组螺杆底端分别与四组垫块顶端可转动连接。
本实用新型的一种疏水曝气装置，所述四组垫块底端均设置有防滑垫。
与现有技术相比本实用新型的有益效果为：将污水通过进水管导入至处理腔内，然后通过操作面板打开气泵，使气泵将空气通过导气管导入至气泡发生器内，之后通过操作面板打开气泡发生器，使气泡发生器将空气分散成气泡，然后气泡通过分水架导入至多组分水管内，多组分水管内的气泡则通过多组喷头喷出，多组喷头喷出的气泡则带动污水中较轻的杂物向上漂浮，之后通过操作面板打开移动装置，移动装置则通过传动装置带动移动板移动，移动板上的刺则将漂浮在水面的杂物刮除至收集装置中，然后箱体内的污水通过排水管排至下一道工序中，通过设置此设备，可以对污水中较轻的杂物进行处理，提高污水的处理效果，也提高其实用性。
