申请日2021.03.18
公开日期2021.11.02
IPC分类F04D29/70;F04D29/42;F04D29/62;B01D21/24;F04D13/06
摘要
本实用新型公开了一种污水处理初沉池浮渣用提升泵，包括第一壳体，所述第一壳体的前端设置有第二壳体，所述第二壳体的前端固定连接有排水管，所述第二壳体的上端设置有电动伸缩杆，所述电动伸缩杆的下端设置有顶块，所述第二壳体的下端固定连接有排渣管，所述第二壳体的内部设置有过滤网，所述第一壳体的右端设置有电机，所述电机的输出端固定连接有输出轴，所述输出轴的外表面固定连接有轴套，所述轴套的外表面固定连接有涡轮叶片，所述第一壳体的左端设置有注水管。本实用新型中，通过电动伸缩杆驱动使排渣管的排渣效果提高，结合过滤网防止体积较大的物体进入第一壳体内部，防护性提高。
权利要求

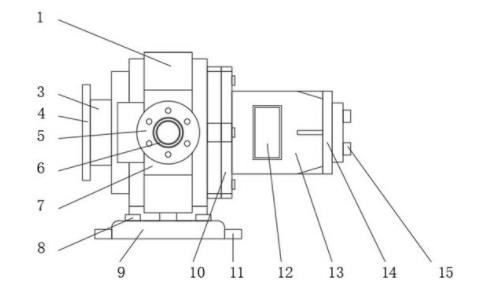

1.一种污水处理初沉池浮渣用提升泵，包括第一壳体（1），其特征在于：所述第一壳体（1）的前端设置有第二壳体（7），所述第二壳体（7）的前端固定连接有注水管（18），所述注水管（18）的前端设置有第二法兰盘（5），所述第二壳体（7）的上端设置有电动伸缩杆（22），所述电动伸缩杆（22）的下端设置有顶块，所述第二壳体（7）的下端固定连接有排渣管（2），所述第二壳体（7）的内部设置有过滤网；
所述第一壳体（1）的右端设置有连接盘（16），所述连接盘（16）的右端固定连接有密封盖（10），所述密封盖（10）的右端设置有电机（13），所述电机（13）的输出端固定连接有输出轴（19），所述输出轴（19）的外表面固定连接有轴套（20），所述轴套（20）的外表面固定连接有涡轮叶片（21），所述第一壳体（1）的左端设置有排水管（3），所述第一壳体（1）的内部设置有涡轮叶片（21），所述第一壳体（1）的下端固定连接有底座（9），所述底座（9）的两侧端均固定连接有滑条（11），所述底座（9）的上端且位于前后端均固定连接有螺纹套（8）。
2.根据权利要求1所述的一种污水处理初沉池浮渣用提升泵，其特征在于：所述排水管（3）的左端设置有第一法兰盘（4），所述第一法兰盘（4）和排水管（3）为一体连接。
3.根据权利要求1所述的一种污水处理初沉池浮渣用提升泵，其特征在于：所述第二法兰盘（5）和注水管（18）为一体连接，所述第二法兰盘（5）的前端面设置有卡槽（6）。
4.根据权利要求1所述的一种污水处理初沉池浮渣用提升泵，其特征在于：所述电机（13）的外表面设置有显示屏（12），所述电机（13）的右端固定连接有轴板（14），所述轴板（14）的右端固定连接有束线套（15），所述束线套（15）的数量为两个。
5.根据权利要求1所述的一种污水处理初沉池浮渣用提升泵，其特征在于：所述连接盘（16）和第一壳体（1）为一体连接，所述第一壳体（1）和第二壳体（7）为一体连接。
6.根据权利要求1所述的一种污水处理初沉池浮渣用提升泵，其特征在于：所述过滤网的边缘固定连接有固定框（23），所述固定框（23）的外表面滑动连接有第二壳体（7）。
7.根据权利要求1所述的一种污水处理初沉池浮渣用提升泵，其特征在于：所述排渣管（2）的下端设置有封堵盖（24），所述排渣管（2）的上端设置有顶块。
8.根据权利要求1所述的一种污水处理初沉池浮渣用提升泵，其特征在于：所述第二壳体（7）的上端面设置有连接孔（17），所述连接孔（17）的内壁固定连接有电动伸缩杆（22）。
说明书
一种污水处理初沉池浮渣用提升泵
技术领域
本实用新型涉及提升泵技术领域，尤其涉及一种污水处理初沉池浮渣用提升泵。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理过程需要配备各种设备，提升泵使污水处理必备设备之一。
提升泵结合电机进行工作，电机驱动泵体内部的叶片转动，通过改变压差实现污水排放，普通的泵体不方便安装，同时不方便排出泵体进入的杂质，防护性表现较差，由此提出一种污水处理初沉池浮渣用提升泵。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种污水处理初沉池浮渣用提升泵。
为了实现上述目的，本实用新型采用了如下技术方案：一种污水处理初沉池浮渣用提升泵，包括第一壳体，所述第一壳体的前端设置有第二壳体，所述第二壳体的前端固定连接有注水管，所述注水管的前端设置有第二法兰盘，所述第二壳体的上端设置有电动伸缩杆，所述电动伸缩杆的下端设置有顶块，所述第二壳体的下端固定连接有排渣管，所述第二壳体的内部设置有过滤网；
所述第一壳体的右端设置有连接盘，所述连接盘的右端固定连接有密封盖，所述密封盖的右端设置有电机，所述电机的输出端固定连接有输出轴，所述输出轴的外表面固定连接有轴套，所述轴套的外表面固定连接有涡轮叶片，所述第一壳体的左端设置有排水管，所述第一壳体的内部设置有涡轮叶片，所述第一壳体的下端固定连接有底座，所述底座的两侧端均均固定连接有滑条，所述底座的上端且位于前后端均固定连接有螺纹套。
作为上述技术方案的进一步描述：
所述排水管的左端设置有第一法兰盘，所述第一法兰盘和排水管为一体连接。
作为上述技术方案的进一步描述：
所述第二法兰盘和注水管为一体连接，所述第二法兰盘的前端面设置有卡槽。
作为上述技术方案的进一步描述：
所述电机的外表面设置有显示屏，所述电机的右端固定连接有轴板，所述轴板的右端固定连接有束线套，所述束线套的数量为两个。
作为上述技术方案的进一步描述：
所述连接盘和第一壳体为一体连接，所述第一壳体和第二壳体为一体连接。
作为上述技术方案的进一步描述：
所述过滤网的边缘固定连接有固定框，所述固定框的外表面滑动连接有第二壳体。
作为上述技术方案的进一步描述：
所述排渣管的下端设置有封堵盖，所述排渣管的上端设置有顶块。
作为上述技术方案的进一步描述：
所述第二壳体的上端面设置有连接孔，所述连接孔的内壁固定连接有电动伸缩杆。
本实用新型具有如下有益效果：
1、本实用新型，第二壳体的内部设置有过滤网，第二壳体的上端设置有电动伸缩杆，通过电动伸缩杆驱动使排渣管的排渣效果提高，结合过滤网有效防止体积较大的物体进入第一壳体内部，进而提高该装置的防护性。
2、本实用新型，第一壳体的下端设置有底座，底座通过两侧端的滑条实现滑动卡接，同时在螺纹套的配合下使底座固定在指定位置，进而使该装置的便捷性和稳定性提高。
3、本实用新型，第一壳体的右端设置有电机，通过电机驱动使涡轮叶片转动，通过涡轮叶片驱动使注水管注入污水，再通过排水管配出，涡轮叶片快速转动使第一壳体内部的压差改变，进而使污水排出，实用性较高。
