申请日2020.11.30
公开（公告）日2021.08.31
IPC分类号B01D36/04
摘要
本实用新型公开了一种生产建筑材料用污水池，包括池体，所述池体的底部布置有底座，底座的底部分布有若干个卡槽，池体内依次布置有若干个从左至右依次降低的沉淀室，每个沉淀室的底部均布置有用排污口，沉淀室的内部位于排污口的水平位置布置有疏导装置，沉淀室远离排污口的一侧布置有驱动电机，较高的沉淀室的顶端布置有除杂室，除杂室内布置有除杂装置，除杂装置的一侧布置有进水口。本实用新型结构简单，转运便捷，分级过滤过滤效率高，沉淀下来的污泥清理便捷彻底，省时省力，非常适合推广使用。
权利要求书

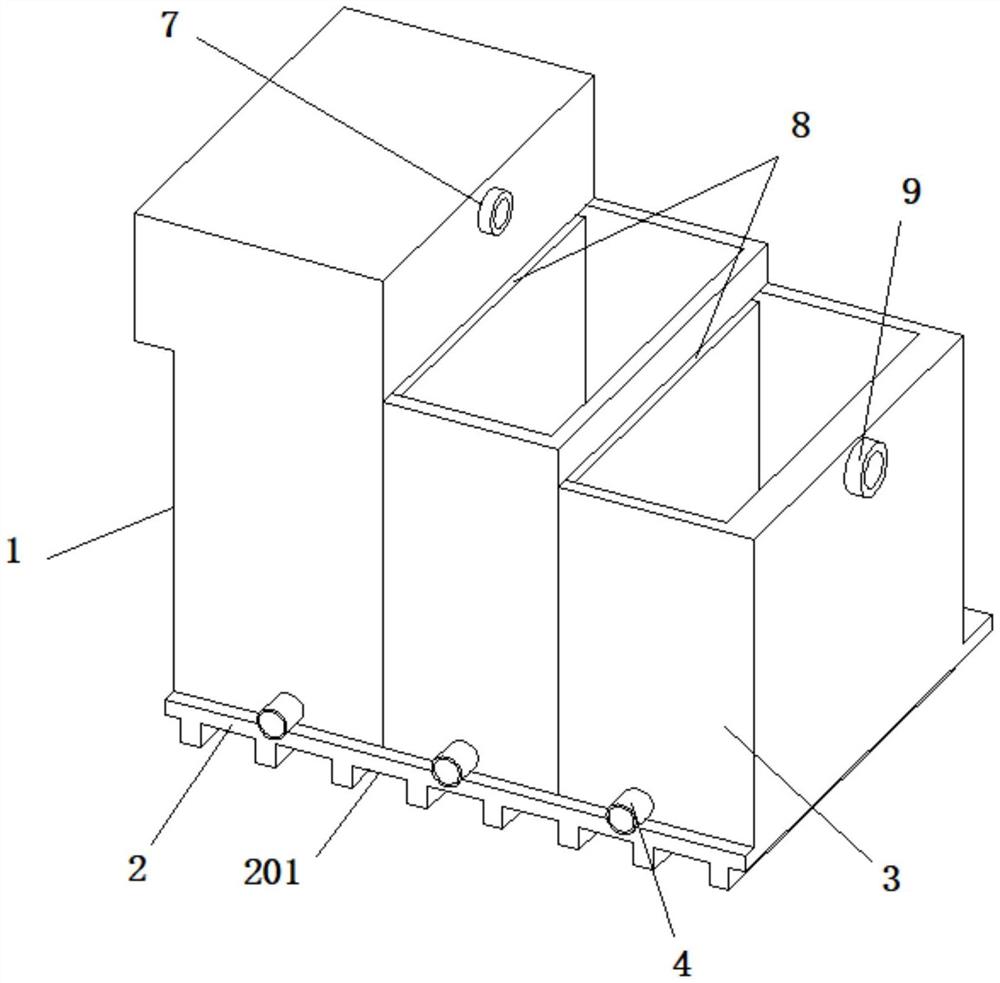

1.一种生产建筑材料用污水池，包括池体(1)，其特征在于，所述池体(1)的底部布置有底座(2)，所述底座(2)的底部分布有若干个便于叉车转运的卡槽(201)，所述池体(1)内依次布置有若干个沉淀室(3)，所述沉淀室(3)的高度从左至右依次降低，每个所述沉淀室(3)的底部一侧均布置有用于排放杂质的排污口(4)，所述沉淀室(3)的内部位于排污口(4)的水平位置布置有用于疏导沉淀污泥的疏导装置(5)，所述沉淀室(3)远离排污口(4)的一侧布置有用于驱动疏导装置(5)工作的驱动电机(6)，较高的所述沉淀室(3)的顶端布置有除杂室，所述除杂室内布置有用于去大块漂浮物的除杂装置，所述除杂室的一侧还布置有用于处理除杂装置产生杂质的排渣口，所述除杂装置的一侧布置有进水口(7)，除最高的沉淀室(3)外的所有所述沉淀室(3)的左侧壁的顶部均布置有与左侧相邻的沉淀室(3)相通的通道(8)，位于池体(1)最右侧的所述沉淀室(3)的一侧靠进顶部的位置布置有出水口(9)。
2.根据权利要求1所述的一种生产建筑材料用污水池，其特征在于，所述除杂装置包括布置在进水口(7)下方的阶梯状接水板(10)，所述接水板(10)的下方布置有承托板(11)，所述接水板(10)的一侧布置有用于过滤杂物的过滤装置，所述过滤装置与承托板(11)活动连接，所述承托板(11)上布置有能够被过滤装置控制的开关机构(12)。
3.根据权利要求2所述的一种生产建筑材料用污水池，其特征在于，所述过滤装置包括步进电机(18)、能够控制步进电机(18)工作的液位开关(19)、与步进电机(18)的输出轴固定连接的转轴(13)、四个沿着转轴(13)的轴线方向上均匀布置的第一过滤板(14)和布置在除杂室与沉淀室之间的第二过滤板(1401)，所述第二过滤板(1401)的两端分别与沉淀室(3)的内壁和承托板(11)固定连接，所述第二过滤板(1401)倾斜放置，所述第二过滤板(1401)靠近承托板(11)的一端略高与靠近沉淀室(3)内壁的一端，所述第一过滤板(14)与转轴(13)固定连接，所述液位开关(19)布置在承托板(11)的正上方，所述液位开关(19)与转轴(13)之间的距离略大于第一过滤板(14)的长度，所述第一过滤板(14)与开关机构(12)活动连接。
4.根据权利要求3所述的一种生产建筑材料用污水池，其特征在于，所述开关机构(12)包括布置在承托板(11)上的安装槽(15)和布置在安装槽(15)上的楔形块(16)，所述楔形块(16)与安装槽(15)的槽底之间固定连接有弹簧(17)，所述楔形块(16)的斜面朝下布置。
5.根据权利要求1所述的一种生产建筑材料用污水池，其特征在于，所述疏导装置(5)包括与驱动电机(6)的输出轴固定连接的连接轴(501)和螺旋布置在连接轴(501)上的毛刷(502)。
说明书
一种生产建筑材料用污水池
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种生产建筑材料用污水池。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，由于污水中基本都含有污泥，在使用后污泥会沉淀于池底，现有技术的污水处理用沉淀池对待类似塑料袋类漂浮物的处理不够便捷，且不便于将污泥取出，工作人员需要花费一定的时间和人力进行进行操作，效率极为低下，难以满足使用需求，为此我们提出了一种污水处理用沉淀池，以解决上述背景技术中提出的问题。
实用新型内容
针对上述现有技术存在的问题，本实用新型提供一种生产建筑材料用污水池，可实现对塑料袋类漂浮物的快速处理以及清理污泥时快速、高效，污水池转运比较便捷。
为了实现上述目的，本实用新型采用如下技术方案：
一种生产建筑材料用污水池，包括池体，所述池体的底部布置有底座，所述底座的底部分布有若干个便于叉车转运的卡槽，所述池体内依次布置有若干个沉淀室，所述沉淀室的高度从左至右依次降低，每个所述沉淀室的底部一侧均布置有用于排放杂质的排污口，所述沉淀室的内部位于排污口的水平位置布置有用于疏导沉淀污泥的疏导装置，所述沉淀室远离排污口的一侧布置有用于驱动疏导装置工作的驱动电机，较高的所述沉淀室的顶端布置有除杂室，所述除杂室内布置有用于去大块漂浮物的除杂装置，所述除杂室的一侧还布置有用于处理除杂装置产生杂质的排渣口，所述除杂装置的一侧布置有进水口，除最高的沉淀室外的所有所述沉淀室的左侧壁的顶部均布置有与左侧相邻的沉淀室相通的通道，且其内部位于疏导装置的上方均布置有用于辅助排污的防混装置，位于池体最右侧的所述沉淀室的一侧靠进顶部的位置布置有出水口。
优选地，所述除杂装置包括布置在进水口下方的阶梯状接水板，所述接水板的下方布置有承托板，所述接水板的一侧布置有用于过滤杂物的过滤装置，所述过滤装置与承托板活动连接，所述承托板上布置有能够被过滤装置控制的开关机构。
优选地，所述过滤装置包括步进电机、能够控制步进电机工作的液位开关、与步进电机的输出轴固定连接的转轴、四个沿着转轴的轴线方向上均匀布置的第一过滤板和布置在除杂室与沉淀室之间的第二过滤板，所述第二过滤板的两端分别与沉淀室的内壁和承托板固定连接，所述第二过滤板倾斜放置，所述第二过滤板靠近承托板的一端略高与靠近沉淀室内壁的一端，所述第一过滤板与转轴固定连接，所述液位开关布置在承托板的正上方，所述液位开关与转轴之间的距离略大于第一过滤板的长度，所述第一过滤板与开关机构活动连接。
优选地，所述开关机构包括布置在承托板上的安装槽和布置在安装槽上的楔形块，所述楔形块与安装槽的槽底之间固定连接有弹簧，所述楔形块的斜面朝下布置。
优选地，所述疏导装置包括与驱动电机的输出轴固定连接的连接轴和螺旋布置在连接轴上的毛刷。
与现有技术相比，本实用新型的有益效果为：
(1)、通过在池体的底部布置若干个便于叉车转运的卡槽，在转运时可以使用叉车进行转运，方便快捷；
(2)、通过在沉淀室的内部位于排污口的水平位置布置有用于疏导沉淀污泥的疏导装置，便于将沉淀在沉淀室内的污泥杂质从沉淀室内排出，省时省力，清污效果好；
(3)、通过在除杂室布置过滤装置对污水进行初步过滤，将大颗粒或者将类似塑料袋等漂浮物过滤掉，减轻了后续过滤的难度，同时采用分级过滤也提高了整体的过滤效率。
