申请日2021.01.20
公开（公告）日2021.10.29
IPC分类号B01D61/08; C02F1/44
摘要
本实用新型涉及污水处理的技术领域，特别是涉及一种反渗透膜污水处理装置，便于对反渗透过滤膜进行单独拆卸和安装，无需更换整体组件，降低不必要的成本消耗，提高实用性；包括支腿、底板、顶板、支撑筒架、反渗透过滤膜、污水箱、水泵、进水管、出水管、夹紧螺栓和夹紧块，四组支腿分别固定安装于底板底端周侧四角部位，顶板位于通过四组固定杆安装于底板正上方，多组支撑筒架均位于底板与顶板之间，多组支撑筒架前后排列分布，多组支撑筒架顶端和底端均通过多组支撑杆与顶板和底板固定连接，多组反渗透过滤膜分别自多组支撑筒架左端伸入并与多组支撑筒架滑动连接，污水箱设置于底板右侧。
权利要求书

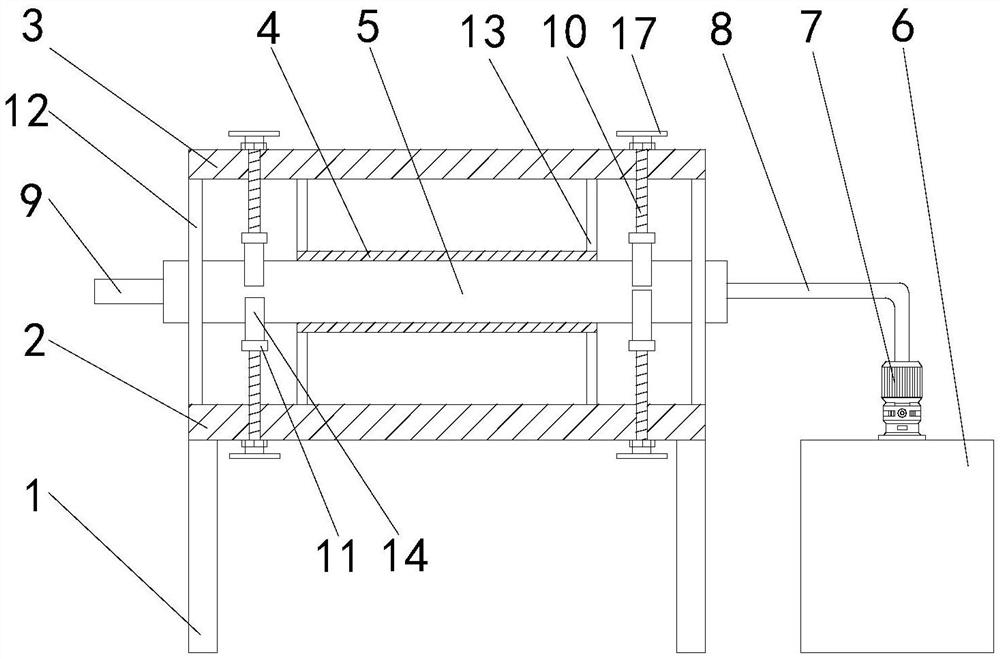

1.一种反渗透膜污水处理装置，其特征在于，包括支腿(1)、底板(2)、顶板(3)、支撑筒架(4)、反渗透过滤膜(5)、污水箱(6)、水泵(7)、进水管(8)、出水管(9)、夹紧螺栓(10)和夹紧块(11)，四组所述支腿(1)分别固定安装于所述底板(2)底端周侧四角部位，所述顶板(3)位于通过四组固定杆(12)安装于底板(2)正上方，多组所述支撑筒架(4)均位于所述底板(2)与顶板(3)之间，多组支撑筒架(4)前后排列分布，多组支撑筒架(4)顶端和底端均通过多组支撑杆(13)与顶板(3)和底板(2)固定连接，多组所述反渗透过滤膜(5)分别自多组支撑筒架(4)左端伸入并与多组支撑筒架(4)滑动连接，所述污水箱(6)设置于底板(2)右侧，多组所述水泵(7)均安装于污水箱(6)顶端并分别与污水箱(6)连通，多组所述进水管(8)输入端分别与多组水泵(7)连接，多组进水管(8)输出端分别与多组反渗透过滤膜(5)右端连通，多组出水管(9)分别安装于多组反渗透过滤膜(5)左端，所述顶板(3)和底板(2)顶端的左侧和右侧均设置有多组夹紧螺纹孔，多组所述夹紧螺栓(10)分别自多组夹紧螺纹孔远离多组所述反渗透过滤膜(5)一端螺装穿过，多组所述夹紧块(11)分别安装于多组夹紧螺栓(10)靠近多组反渗透过滤膜(5)一端，多组夹紧块(11)分别与多组夹紧螺栓(10)可转动连接，多组夹紧块(11)靠近多组反渗透膜一端均设置有夹紧圆弧板(14)，多组夹紧圆弧板(14)分别与多组反渗透过滤膜(5)外侧壁贴紧。
2.根据权利要求1所述的一种反渗透膜污水处理装置，其特征在于，多组所述夹紧圆弧板(14)靠近多组所述反渗透过滤膜(5)一端均设置有橡胶层(15)。
3.根据权利要求2所述的一种反渗透膜污水处理装置，其特征在于，多组所述进水管(8)和多组所述出水管(9)均与多组所述反渗透过滤膜(5)可拆卸安装。
4.根据权利要求3所述的一种反渗透膜污水处理装置，其特征在于，多组所述夹紧块(11)远离多组所述反渗透过滤膜(5)一端前侧和后侧均设置有伸缩杆(16)，多组所述伸缩杆(16)另一端分别与底板(2)和顶板(3)靠近多组反渗透过滤膜(5)一端固定连接。
5.根据权利要求4所述的一种反渗透膜污水处理装置，其特征在于，多组所述夹紧螺栓(10)远离多组所述反渗透过滤膜(5)一端均设置有旋转把手(17)。
说明书
一种反渗透膜污水处理装置
技术领域
本实用新型涉及污水处理的技术领域，特别是涉及一种反渗透膜污水处理装置。
背景技术
众所周知，反渗透膜污水处理装置是一种利用反渗透过滤膜对污水进行净化处理的设备，其在污水处理的领域中得到了广泛的使用；现有的反渗透膜污水处理装置在使用时发现，现有的设备中，反渗透过滤膜通常固定于设备上，当设备长期使用需要更换反渗透过滤膜时，需要对反渗透过滤膜进行开焊拆卸，或者更换整体设备支架和组件，增加不必要的成本消耗，导致实用性降低。
发明内容
针对现有技术的不足，本实用新型提供一种便于对反渗透过滤膜进行单独拆卸和安装，无需更换整体组件，降低不必要的成本消耗，提高实用性的反渗透膜污水处理装置。
为实现上述目的，本实用新型提供如下技术方案：一种反渗透膜污水处理装置，包括支腿、底板、顶板、支撑筒架、反渗透过滤膜、污水箱、水泵、进水管、出水管、夹紧螺栓和夹紧块，四组支腿分别固定安装于底板底端周侧四角部位，顶板位于通过四组固定杆安装于底板正上方，多组支撑筒架均位于底板与顶板之间，多组支撑筒架前后排列分布，多组支撑筒架顶端和底端均通过多组支撑杆与顶板和底板固定连接，多组反渗透过滤膜分别自多组支撑筒架左端伸入并与多组支撑筒架滑动连接，污水箱设置于底板右侧，多组水泵均安装于污水箱顶端并分别与污水箱连通，多组进水管输入端分别与多组水泵连接，多组进水管输出端分别与多组反渗透过滤膜右端连通，多组出水管分别安装于多组反渗透过滤膜左端，顶板和底板顶端的左侧和右侧均设置有多组夹紧螺纹孔，多组夹紧螺栓分别自多组夹紧螺纹孔远离多组反渗透过滤膜一端螺装穿过，多组夹紧块分别安装于多组夹紧螺栓靠近多组反渗透过滤膜一端，多组夹紧块分别与多组夹紧螺栓可转动连接，多组夹紧块靠近多组反渗透膜一端均设置有夹紧圆弧板，多组夹紧圆弧板分别与多组反渗透过滤膜外侧壁贴紧。
优选的，多组夹紧圆弧板靠近多组反渗透过滤膜一端均设置有橡胶层。
优选的，多组进水管和多组出水管均与多组反渗透过滤膜可拆卸安装。
优选的，多组夹紧块远离多组反渗透过滤膜一端前侧和后侧均设置有伸缩杆，多组伸缩杆另一端分别与底板和顶板靠近多组反渗透过滤膜一端固定连接。
优选的，多组夹紧螺栓远离多组反渗透过滤膜一端均设置有旋转把手。
与现有技术相比，本实用新型提供了一种反渗透膜污水处理装置，具备以下有益效果：
该反渗透膜污水处理装置，通过四组支腿对设备进行支撑，通过多组水泵和多进水管将污水箱内的污水导入至多组反渗透过滤膜中，通过多组反渗透过滤膜对污水进行净化处理，通过多组支撑筒架对多组反渗透过滤膜进行支撑，通过多组夹紧圆弧板对多组反渗透过滤膜两侧进行夹紧固定，当长时间设备后，需要对达到使用寿命的反渗透过滤膜进行更换，通过旋松多组夹紧螺栓，多组夹紧螺栓分别与多组夹紧块可转动连接，从而带动多组夹紧块向上移动，通过多组夹紧块带动多组夹紧圆弧板脱离多组反渗透过滤膜，从而将需要更换的反渗透过滤膜抽出并进行更换，将新的反渗透过滤膜伸入至支撑筒架内，通过旋紧多组夹紧螺栓带动多组夹紧圆弧板将反渗透过滤膜两侧进行夹紧固定，便于对反渗透过滤膜进行单独拆卸和安装，无需更换整体组件，降低不必要的成本消耗，提高了实用性。
