申请日2020.11.27
公开（公告）日2021.10.15
IPC分类号C02F3/34
摘要
本实用新型公开了一种可调节生物膜污水处理装置，涉及污水处理技术领域，包括壳体、支撑腿、进水口、出泥口与排水口，所述壳体的底部设置有电机箱，所述电机箱的内部设置有电机，所述电机的输出端设置有双向螺纹杆，所述双向螺纹杆的顶部延伸至壳体的内部，所述双向螺纹杆的外侧对称套设有四个螺纹套管，所述螺纹套管的两侧对称设置有微生物挂膜板B，所述壳体内部的两侧设置有滑槽，所述滑槽的内部设置有滑块。本实用新型通过电机箱、双向螺纹杆、螺纹套管、微生物挂膜板B、滑块与滑槽的共同配合，调节微生物挂膜板B之间的距离，使多个微生物挂膜板B之间相互接触或分离，从而调节微生物形成挂膜的数量。
权利要求书

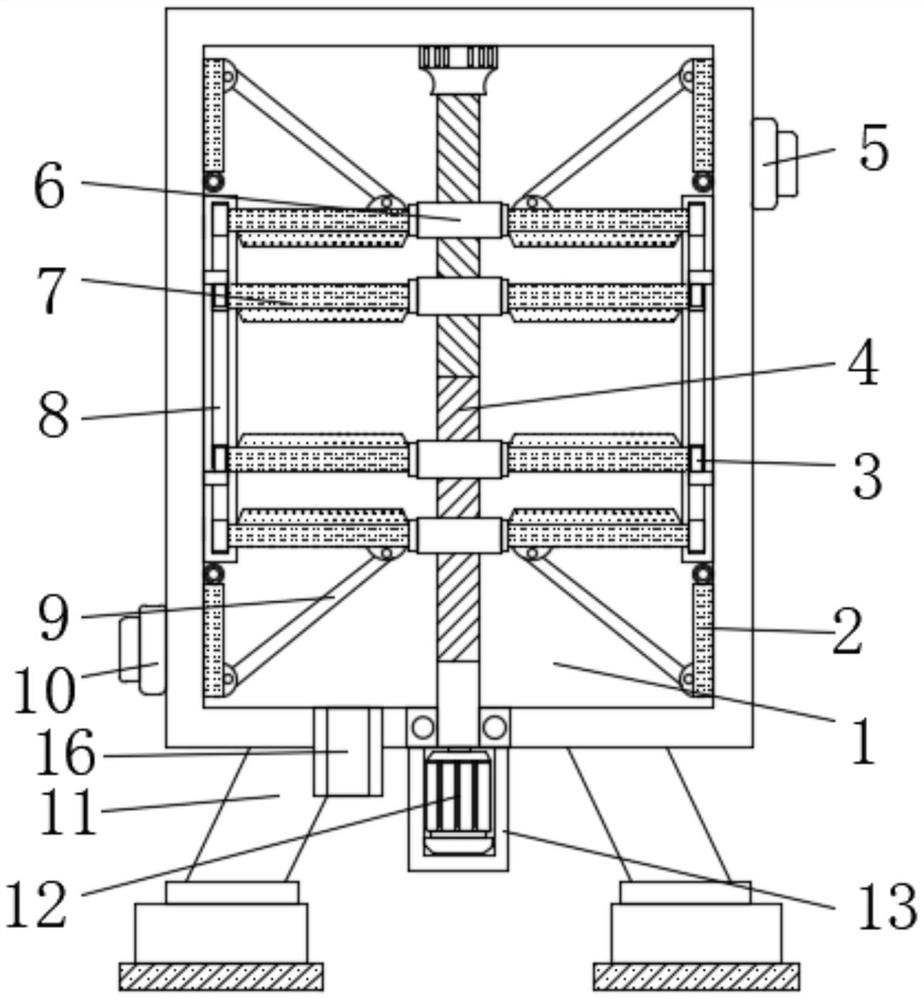

1.一种可调节生物膜污水处理装置，包括壳体(1)、支撑腿(11)、进水口(10)、出泥口(16)与排水口(5)，其特征在于：所述壳体(1)的底部设置有电机箱(13)，所述电机箱(13)的内部设置有电机(12)，所述电机(12)的输出端设置有双向螺纹杆(4)，所述双向螺纹杆(4)的顶部延伸至壳体(1)的内部，所述双向螺纹杆(4)的外侧对称套设有四个螺纹套管(6)，所述螺纹套管(6)的两侧对称设置有微生物挂膜板B(7)，所述壳体(1)内部的两侧设置有滑槽(8)，所述滑槽(8)的内部设置有滑块(3)，所述滑块(3)与微生物挂膜板B(7)固定连接，所述壳体(1)内壁的四角处分别铰接有四个微生物挂膜板A(2)，所述微生物挂膜板A(2)的一侧铰接有连接杆(9)，所述连接杆(9)远离微生物挂膜板A(2)的一端与微生物挂膜板B(7)相铰接，所述壳体(1)的外侧由上至下依次设置有氧气泵(15)与控制面板(14)。
2.根据权利要求1所述的一种可调节生物膜污水处理装置，其特征在于，所述双向螺纹杆(4)的外侧设置有螺纹，且螺纹相互对称。
3.根据权利要求1所述的一种可调节生物膜污水处理装置，其特征在于，所述支撑腿(11)的底部设置有防滑垫，且防滑垫由橡胶材料制成。
4.根据权利要求1所述的一种可调节生物膜污水处理装置，其特征在于，所述微生物挂膜板A(2)未展开时，所述微生物挂膜板A(2)与微生物挂膜板B(7)相互垂直，所述微生物挂膜板A(2)展开时，所述微生物挂膜板A(2)与微生物挂膜板B(7)相互平行。
5.根据权利要求1所述的一种可调节生物膜污水处理装置，其特征在于，位于所述滑槽(8)内部中间位置处两组滑块(3)的外侧设置有凸块，且壳体(1)内壁与凸块相对应的位置处设置有挡块。
6.根据权利要求1所述的一种可调节生物膜污水处理装置，其特征在于，所述壳体(1)外侧设置有输气口，所述氧气泵(15)的输出端与输气口通过输气管道相连接。
说明书
一种可调节生物膜污水处理装置
技术领域
本实用新型涉及污水处理技术领域，更具体地说它一种可调节生物膜污水处理装置。
背景技术
生物膜污水处理技术是使微生物附着在载体表面上，污水在流经载体表面过程中，通过有机营养物的吸附、氧向生物膜内部的扩散以及在膜中所发生的生物氧化等作用，对污染物进行分解，在生物膜反应器中，污染物、溶解氧及各种必须营养物首先要经过液体扩散到生物膜表面，进而到生物膜内部，只有扩散到生物膜表面或内部的污染物才能有机会被生物膜微生物所分解和转化，最终形成各种代谢产物(CO2、水等)，随着时间延长(30天左右)，生物膜沿水流方向分布及微生物组成及对有机物降解功能达到平衡和稳定的状态，生物膜成熟，形成有机物、细菌、原生动物、后生动物的复合生态系统。
传统思维生物膜挂膜时填料使呈整体式的，不能调节生物膜之间的空隙，从而不能有效控制生物膜挂膜的数量与效率，造成微生物数量很快达到饱和，容易产生大量的坏死微生物，降低了污水处理质量与效率。
实用新型内容
为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种可调节生物膜污水处理装置，解决了传统思维生物膜挂膜时填料使呈整体式的，不能调节生物膜之间的空隙，从而不能有效控制生物膜挂膜的数量与效率，造成微生物数量很快达到饱和，容易产生大量的坏死微生物，降低了污水处理质量与效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可调节生物膜污水处理装置，包括壳体、支撑腿、进水口、出泥口与排水口，所述壳体的底部设置有电机箱，所述电机箱的内部设置有电机，所述电机的输出端设置有双向螺纹杆，所述双向螺纹杆的顶部延伸至壳体的内部，所述双向螺纹杆的外侧对称套设有四个螺纹套管，所述螺纹套管的两侧对称设置有微生物挂膜板B，所述壳体内部的两侧设置有滑槽，所述滑槽的内部设置有滑块，所述滑块与微生物挂膜板B固定连接，所述壳体内壁的四角处分别铰接有四个微生物挂膜板A，所述微生物挂膜板A的一侧铰接有连接杆，所述连接杆远离微生物挂膜板A的一端与微生物挂膜板B相铰接，所述壳体的外侧由上至下依次设置有氧气泵与控制面板。
作为本实用新型进一步的方案：所述双向螺纹杆的外侧设置有螺纹，且螺纹相互对称。
作为本实用新型再进一步的方案：所述支撑腿的底部设置有防滑垫，且防滑垫由橡胶材料制成。
作为本实用新型再进一步的方案：所述微生物挂膜板A未展开时，所述微生物挂膜板A与微生物挂膜板B相互垂直，所述微生物挂膜板A展开时，所述微生物挂膜板A与微生物挂膜板B相互平行。
作为本实用新型再进一步的方案：位于所述滑槽内部中间位置处两组滑块的外侧设置有凸块，且壳体内壁与凸块相对应的位置处设置有挡块。
作为本实用新型再进一步的方案：所述壳体外侧设置有输气口，所述氧气泵的输出端与输气口通过输气管道相连接。
与现有技术相比，本实用新型的有益效果是：通过电机、双向螺纹杆、螺纹套管、微生物挂膜板B、滑块与滑槽的共同配合，调节微生物挂膜板B之间的距离，使多个微生物挂膜板B之间相互接触或分离，从而调节微生物形成挂膜的数量，避免微生物饱和死亡，从而提高污水处理的效率，改善污水处理的质量，通过电机、双向螺纹杆、滑块、滑槽、微生物挂膜板B、连接杆与微生物挂膜板A的共同配合，调节微生物挂膜板A与污水的接触面积，从而进一步提升污水处理的质量，使污水处理更加彻底。
