申请日2020.12.16
公开日期2021.11.12
IPC分类F04D9/02;F04D29/70;F04D7/04;B02C18/04;F04D29/44;C02F9/08;B02C18/02
摘要
本实用新型公开了污水处理技术领域的一种污水处理自吸提升装置，包括箱体，所述进水管的右侧固定设置有壳体，所述壳体的内腔右侧壁顶部固定安装有第二电机，所述第二电机的前侧壁固定安装有转动齿轮，所述转动齿轮的前侧壁底部活动铰接有第一支杆，所述壳体的后侧壁固定设置有装配杆，所述装配杆的前端活动套接有旋转杆，所述第一支杆的下端与旋转杆的左端相活动铰接，所述旋转杆的右端活动铰接有第二支杆，所述第二支杆的底部活动铰接有升降块，所述升降块的底部固定设置有第三电机，所述第三电机的底部输出端固定连接有转轴，所述转轴延伸至箱体的内腔且外壁固定安装有旋转扇叶，本实用新型解决杂质造成结构堵塞并具有很好的保护性。
权利要求

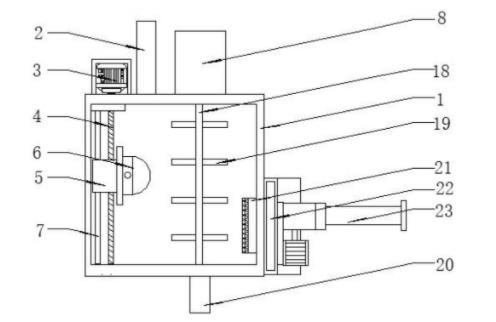

1.一种污水处理自吸提升装置，包括箱体(1)，其特征在于：所述箱体(1)的顶部左侧固定设置有进水管(2)，所述进水管(2)的左侧固定设置有第一电机(3)，所述第一电机(3)的底部输出端固定连接有螺纹杆(4)，所述螺纹杆(4)延伸至箱体(1)的内腔且外壁螺接装配有套接块(5)，所述套接块(5)的右侧固定安装有紫外线杀菌灯(6)，所述箱体(1)的内腔左侧固定设置有限位杆(7)，所述限位杆(7)与套接块(5)相活动装配，所述进水管(2)的右侧固定设置有壳体(8)，所述壳体(8)的内腔右侧壁顶部固定安装有第二电机(9)，所述第二电机(9)的前侧壁固定安装有转动齿轮(10)，所述转动齿轮(10)的前侧壁底部活动铰接有第一支杆(11)，所述壳体(8)的后侧壁固定设置有装配杆(12)，所述装配杆(12)的前端活动套接有旋转杆(13)，所述第一支杆(11)的下端与旋转杆(13)的左端相活动铰接，所述旋转杆(13)的右端活动铰接有第二支杆(14)，所述第二支杆(14)的底部活动铰接有升降块(15)，所述升降块(15)的底部固定设置有第三电机(16)，所述壳体(8)的内腔底部固定设置有滑槽(17)，所述升降块(15)与滑槽(17)相活动适配，所述第三电机(16)的底部输出端固定连接有转轴(18)，所述转轴(18)延伸至箱体(1)的内腔且外壁固定安装有旋转扇叶(19)，所述箱体(1)的底部固定设置有套管(20)，所述套管(20)的与转轴(18)相活动装配，所述箱体(1)的右侧壁底部开设有出口(21)，所述箱体(1)的右侧壁固定设置有污水提升泵(22)，所述污水提升泵(22)的右侧壁固定连接有加压管(23)。
2.根据权利要求1所述的污水处理自吸提升装置，其特征在于：所述加压管(23)包括固定设置在内壁的氧化铜层(231)，所述氧化铜层(231)的外壁固定设置有碳纤维层(232)，所述碳纤维层(232)的外壁固定设置有聚四氟乙烯层(233)，所述聚四氟乙烯层(233)的外壁固定设置有不锈钢金属层(234) 且不锈钢金属层(234)的外壁涂有防护漆。
3.根据权利要求1所述的污水处理自吸提升装置，其特征在于：所述出口(21)的进口处固定安装有过滤网。
4.根据权利要求1所述的污水处理自吸提升装置，其特征在于：所述第一电机(3)和第二电机(9)均电性连接外接电源。
5.根据权利要求1所述的污水处理自吸提升装置，其特征在于：所述螺纹杆(4)和转轴(18)对箱体(1)的贯穿处均固定设置有密封橡胶套圈。
说明书
一种污水处理自吸提升装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理自吸提升装置。
背景技术
水是生命之源，现在生活离不开水，人类每天使用的水量都是天文数字，使用时也排放大量的污水，污水的处理也越来越受到人们的重视，污水的重类比较多，而现有的装置会先将污水存储起来，当达到一定数量后再通过污水提升泵将污水排出，但是现有的污水内杂质比较多，而且具有较大腐蚀性，过多的杂质会造成提升泵涡轮叶片的堵塞，而腐蚀液体会对管道造成伤害，为此，我们提出一种污水处理自吸提升装置。
实用新型内容
本实用新型的目的在于提供一种污水处理自吸提升装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理自吸提升装置，包括箱体，所述箱体的顶部左侧固定设置有进水管，所述进水管的左侧固定设置有第一电机，所述第一电机的底部输出端固定连接有螺纹杆，所述螺纹杆延伸至箱体的内腔且外壁螺接装配有套接块，所述套接块的右侧固定安装有紫外线杀菌灯，所述箱体的内腔左侧固定设置有限位杆，所述限位杆与套接块相活动装配，所述进水管的右侧固定设置有壳体，所述壳体的内腔右侧壁顶部固定安装有第二电机，所述第二电机的前侧壁固定安装有转动齿轮，所述转动齿轮的前侧壁底部活动铰接有第一支杆，所述壳体的后侧壁固定设置有装配杆，所述装配杆的前端活动套接有旋转杆，所述第一支杆的下端与旋转杆的左端相活动铰接，所述旋转杆的右端活动铰接有第二支杆，所述第二支杆的底部活动铰接有升降块，所述升降块的底部固定设置有第三电机，所述壳体的内腔底部固定设置有滑槽，所述升降块与滑槽相活动适配，所述第三电机的底部输出端固定连接有转轴，所述转轴延伸至箱体的内腔且外壁固定安装有旋转扇叶，所述箱体的底部固定设置有套管，所述套管的与转轴相活动装配，所述箱体的右侧壁底部开设有出口，所述箱体的右侧壁固定设置有污水提升泵，所述污水提升泵的右侧壁固定连接有加压管。
优选的，所述加压管包括固定设置在内壁的氧化铜层，所述氧化铜层的外壁固定设置有碳纤维层，所述碳纤维层的外壁固定设置有聚四氟乙烯层，所述聚四氟乙烯层的外壁固定设置有不锈钢金属层且不锈钢金属层的外壁涂有防护漆。
优选的，所述出口的进口处固定安装有过滤网。
优选的，所述第一电机和第二电机均电性连接外接电源。
优选的，所述螺纹杆和转轴对箱体的贯穿处均固定设置有密封橡胶套圈。
与现有技术相比，本实用新型的有益效果是：本实用新型结构设计合理，污水从进水管进入，第一电机带动螺纹杆转动，套接块上下移动，带动紫外线杀菌灯上下移动对污水进行杀菌处理，而壳体内第二电机带动转动齿轮转动，转动齿轮带动第一支杆转动，第一支杆带动旋转杆移动，旋转杆依靠装配杆左右摆动，旋转杆带动第二支杆移动，第二支杆带动升降块上下移动，而第二电机带动转轴旋转，转轴带动旋转扇叶上下运动进行切割，过滤网进行二次过滤，污水提升泵将污水导出，而加压管能够提高压力，从而将污水提升至高处，且具有很好的抗腐蚀和抗压性，本实用新型解决杂质造成结构堵塞并具有很好的保护性。
