申请日2020.10.15
公开日期2021.11.19
IPC分类B01D36/04
摘要
本实用新型公开了一种生活污水净化再生装置，涉及污水处理技术领域，该生活污水净化再生装置，包括机架，所述机架的内部对称安装有沉淀罐和过滤罐，且机架的内部底端固定有加强板，所述沉淀罐的顶端安装有电机，且沉淀罐的一侧连接有污水管，所述沉淀罐的底端连接有排污阀，且沉淀罐的内部设置有与电机转动连接的搅拌轴，所述搅拌轴下半段的外壁套接有沿其轴向等距离分布的搅拌叶，所述加强板的顶部安装有水泵，所述过滤罐的顶端安装有进水管，本实用新型通过转筒、叶板、第一过滤网、导流板和第二过滤网的设置，能够实现污水的充分过滤，有效的提高了污水的过滤效果，有利于污水的净化再利用。
权利要求

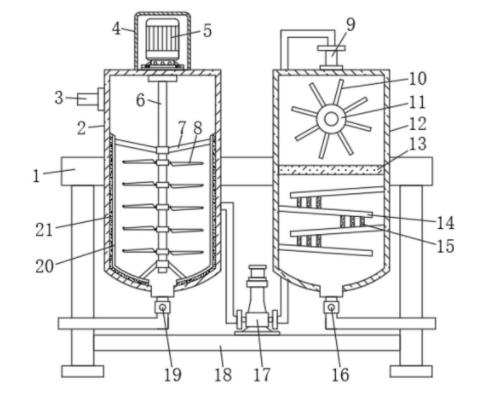

1.一种生活污水净化再生装置，其特征在于：包括机架(1)，所述机架(1)的内部对称安装有沉淀罐(2)和过滤罐(12)，且机架(1)的内部底端固定有加强板(18)，所述沉淀罐(2)的顶端安装有电机(5)，且沉淀罐(2)的一侧连接有污水管(3)，所述沉淀罐(2)的底端连接有排污阀(19)，且沉淀罐(2)的内部设置有与电机(5)转动连接的搅拌轴(6)，所述搅拌轴(6)下半段的外壁套接有沿其轴向等距离分布的搅拌叶(8)，所述加强板(18)的顶部安装有水泵(17)，所述过滤罐(12)的顶端安装有进水管(9)，且过滤罐(12)的内部中间固定有第一过滤网(13)，所述水泵(17)的两端通过管道分别与沉淀罐(2)和进水管(9)相连接，所述过滤罐(12)的内部通过活动轴转动连接有转筒(11)，且转筒(11)位于第一过滤网(13)的上方，所述转筒(11)的外圆周上固定有八个呈环形阵列分布的叶板(10)，所述过滤罐(12)的内壁两侧且位于第一过滤网(13)的下方安装有四个首尾交错分布的导流板(14)，相邻两个所述导流板(14)之间均固定有三个等距离分布的第二过滤网(15)，所述过滤罐(12)的底端连接有排水阀(16)，所述机架(1)的前表面安装有控制开关(22)。
2.根据权利要求1所述的一种生活污水净化再生装置，其特征在于：所述搅拌轴(6)上还安装有两个连接杆(7)，且两个连接杆(7)对称分布于等距离分布的搅拌叶(8)的两侧，两个所述连接杆(7)的两端均连接有安装板(20)，且两个安装板(20)相对于连接杆(7)的一侧均安装有清刮板(21)，两个所述清刮板(21)相对于安装板(20)的一侧均与沉淀罐(2)的内壁相接触。
3.根据权利要求1所述的一种生活污水净化再生装置，其特征在于：四个所述导流板(14)均倾斜设置，且四个导流板(14)与过滤罐(12)内壁连接的一端高于另一端。
4.根据权利要求1所述的一种生活污水净化再生装置，其特征在于：所述沉淀罐(2)的顶端还安装有外罩(4)，且外罩(4)罩设于电机(5)的外部。
5.根据权利要求4所述的一种生活污水净化再生装置，其特征在于：所述外罩(4)的两侧均开设有呈矩形阵列分布的散热孔，且呈矩形阵列分布的散热孔均为条状。
6.根据权利要求2所述的一种生活污水净化再生装置，其特征在于：所述沉淀罐(2)的底端向下弯弧，形成弧状，所述清刮板(21)的截面形状与沉淀罐(2)内壁形状相匹配。
说明书
一种生活污水净化再生装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种生活污水净化再生装置。
背景技术
污水处理是指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。而生活污水即是人们在日常生活中产生的污水，在生活污水处理时，通过采用装置将污水进行沉淀，再将污水进行过滤，以达到污水净化的效果，以便于污水的再利用。
在专利号为201820608846.7的中国专利中，提到了一种生活污水净化再生装置，通过设置的转轴和搅拌叶片，可将沉淀池底部的活性污泥通过注水搅拌然后使其从设有排污出口的排污管排出，这样方便定期对沉淀池的清理，防止影响后期污水的净化质量，同时也可防止排污管因杂物造成堵塞的现象，通过设置的净化箱和过滤装置，可以对沉淀后的污水进行深度的过滤，以提高污水的净化质量，但是该装置过滤效果差，不能实现污水的充分过滤，导致污水过滤不均匀，影响污水的再利用，另外，污泥容易附着于沉淀罐的内壁，不能将其进行清刮，导致沉淀罐清理不干净，造成后期污水的净化质量下降，影响沉淀罐的正常使用。
实用新型内容
本实用新型的目的在于提供一种生活污水净化再生装置，以解决上述背景技术中提出的不能实现污水的充分过滤，导致污水过滤不均匀，另外，污泥容易附着于沉淀罐的内壁，不能将其进行清刮，导致沉淀罐清理不干净的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生活污水净化再生装置，包括机架，所述机架的内部对称安装有沉淀罐和过滤罐，且机架的内部底端固定有加强板，所述沉淀罐的顶端安装有电机，且沉淀罐的一侧连接有污水管，所述沉淀罐的底端连接有排污阀，且沉淀罐的内部设置有与电机转动连接的搅拌轴，所述搅拌轴下半段的外壁套接有沿其轴向等距离分布的搅拌叶，所述加强板的顶部安装有水泵，所述过滤罐的顶端安装有进水管，且过滤罐的内部中间固定有第一过滤网，所述水泵的两端通过管道分别与沉淀罐和进水管相连接，所述过滤罐的内部通过活动轴转动连接有转筒，且转筒位于第一过滤网的上方，所述转筒的外圆周上固定有八个呈环形阵列分布的叶板，所述过滤罐的内壁两侧且位于第一过滤网的下方安装有四个首尾交错分布的导流板，相邻两个所述导流板之间均固定有三个等距离分布的第二过滤网，所述过滤罐的底端连接有排水阀，所述机架的前表面安装有控制开关。
优选的，所述搅拌轴上还安装有两个连接杆，且两个连接杆对称分布于等距离分布的搅拌叶的两侧，两个所述连接杆的两端均连接有安装板，且两个安装板相对于连接杆的一侧均安装有清刮板，两个所述清刮板相对于安装板的一侧均与沉淀罐的内壁相接触。
优选的，四个所述导流板均倾斜设置，且四个导流板与过滤罐内壁连接的一端高于另一端。
优选的，所述沉淀罐的顶端还安装有外罩，且外罩罩设于电机的外部。
优选的，所述外罩的两侧均开设有呈矩形阵列分布的散热孔，且呈矩形阵列分布的散热孔均为条状。
优选的，所述沉淀罐的底端向下弯弧，形成弧状，所述清刮板的截面形状与沉淀罐内壁形状相匹配。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型通过转筒和叶板的设置，能够实现将污水均匀散布于第一过滤网上，实现污水的初次过滤，并且使得污水能够均匀过滤，同时通过导流板和第二过滤网的设置，能够增加污水的流程，调节污水的流速，实现污水通过第二过滤网再次过滤，从而实现污水的充分过滤，有效的提高了污水的过滤效果，有利于污水的净化再利用。
(2)本实用新型通过安装板和清刮板的设置，在电机和搅拌轴的作用下能够实现将沉淀罐的内壁进行清刮，从而实现沉淀罐的清理，有效的防止了污水中杂质附着于沉淀罐的内壁，大大的提高了沉淀罐的清理效果，以便于后期污水的净化处理，可提高后期污水净化的质量。
