申请日2020.12.29
公开（公告）日2021.08.24
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水处理用除藻装置，包括固定组件，所述固定组件的上端固定焊接有支撑柱，所述支撑柱的上端转动连接有螺纹套管，所述螺纹套管的内部螺纹连接有螺杆，所述固定组件的上表面通过支架固定安装有第一驱动电机，所述第一驱动电机输出轴的一端通过传动柱与螺纹套管上表面连接固定，所述螺杆的一端固定焊接有固定板。本实用新型通过固定组件固定于二沉池的池壁上，然后通过第一驱动电机带动螺纹套管做正反转运动，通过螺杆以及安装在螺杆一端的除藻组件对二沉池内的藻类进行清除，清除效率高，使用成本低，并且通过将除藻组件安装于螺杆的一端，在使用时能根据具体的使用需求调节螺杆的伸出长度，使用方便。
权利要求书

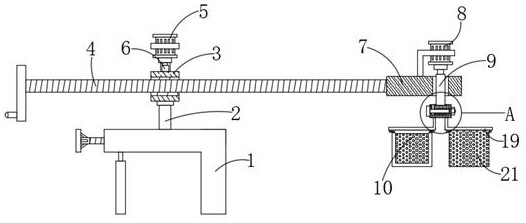

1.一种污水处理用除藻装置，包括固定组件（1），其特征在于：所述固定组件（1）的上端固定焊接有支撑柱（2），所述支撑柱（2）的上端转动连接有螺纹套管（3），所述螺纹套管（3）的内部螺纹连接有螺杆（4），所述固定组件（1）的上表面通过支架固定安装有第一驱动电机（5），所述第一驱动电机（5）输出轴的一端通过传动柱（6）与螺纹套管（3）上表面连接固定，所述螺杆（4）的一端固定焊接有固定板（7），所述固定板（7）的上端通过支架固定安装有第二驱动电机（8），所述第二驱动电机（8）输出轴的一端固定焊接有连接柱（9），所述连接柱（9）的一端贯穿固定板（7）固定连接有除藻组件（10）。
2.根据权利要求1所述的一种污水处理用除藻装置，其特征在于：所述固定组件（1）包括L形固定板（11）、滚珠丝杆（12）和夹板（13），所述L形固定板（11）的侧壁上开设有凹槽（14），所述滚珠丝杆（12）转动安装于凹槽（14）的内部，且所述滚珠丝杆（12）丝杆座的一端固定焊接有连接块（15），所述夹板（13）固定焊接于连接块（15）的下端。
3.根据权利要求2所述的一种污水处理用除藻装置，其特征在于：所述凹槽（14）的内壁上内嵌固定有转动轴承（16），且所述滚珠丝杆（12）的一端固定插接于转动轴承（16）的内圈，所述滚珠丝杆（12）的另一端固定焊接有用于转动滚珠丝杆（12）的手柄（17）。
4.根据权利要求1所述的一种污水处理用除藻装置，其特征在于：所述除藻组件（10）包括固定杆（18）、平板（19）、插接套筒（20）和网孔滤板（21），所述连接柱（9）的下端固定焊接有插块（22），所述固定杆（18）设置为凹形连接块，且所述插块（22）通过螺纹销钉固定安装于固定杆（18）的内部，所述平板（19）通过连接杆与固定杆（18）固定连接，且所述插接套筒（20）固定安装于平板（19）的下表面，所述网孔滤板（21）固定焊接于平板（19）的下表面，且所述插接套筒（20）的一端抵触于网孔滤板（21）的侧壁上。
5.根据权利要求4所述的一种污水处理用除藻装置，其特征在于：所述固定杆（18）上对称开设有两组第一通孔（23），所述插块（22）上开设有与第一通孔（23）相对应的第二通孔（24），且螺纹销钉的一端依次穿过第一通孔（23）和第二通孔（24）并通过螺栓锁紧固定。
6.根据权利要求4所述的一种污水处理用除藻装置，其特征在于：所述平板（19）的下端对称焊接有两组横截面为L形的条形块（25），所述插接套筒（20）的外壁上开设有插槽，且所述插接套筒（20）通过插槽插接固定于两组条形块（25）之间。
说明书
一种污水处理用除藻装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用除藻装置。
背景技术
污水处理工艺经过生化处理后，污水进入二沉池进行重力沉降去除SS。泥水分离后的水质内，仍然含有一定浓度的COD、氨氮以及磷，二沉池没有遮挡阳光装置，会生长藻类，如果不及时清理，一定程度上会影响污水处理效果。
现有技术，大多采用人工打捞的方式对二沉池内的藻类进行清除，清洗效率较低，而且浪费了人力资源，还有的通过一些专用的除藻设备进行除藻，虽然提高了清除效率，但是除藻设备的使用成本较高，因此我们需要提出一种污水处理用除藻装置。
实用新型内容
本实用新型的目的在于提供一种污水处理用除藻装置，本装置通过固定组件固定于二沉池的池壁上，然后通过第一驱动电机带动螺纹套管做正反转运动，通过螺杆以及安装在螺杆一端的除藻组件对二沉池内的藻类进行清除，清除效率高，使用成本低，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种污水处理用除藻装置，包括固定组件，所述固定组件的上端固定焊接有支撑柱，所述支撑柱的上端转动连接有螺纹套管，所述螺纹套管的内部螺纹连接有螺杆，所述固定组件的上表面通过支架固定安装有第一驱动电机，所述第一驱动电机输出轴的一端通过传动柱与螺纹套管上表面连接固定，所述螺杆的一端固定焊接有固定板，所述固定板的上端通过支架固定安装有第二驱动电机，所述第二驱动电机输出轴的一端固定焊接有连接柱，所述连接柱的一端贯穿固定板固定连接有除藻组件。
优选的，所述固定组件包括L形固定板、滚珠丝杆和夹板，所述L形固定板的侧壁上开设有凹槽，所述滚珠丝杆转动安装于凹槽的内部，且所述滚珠丝杆丝杆座的一端固定焊接有连接块，所述夹板固定焊接于连接块的下端。
优选的，所述凹槽的内壁上内嵌固定有转动轴承，且所述滚珠丝杆的一端固定插接于转动轴承的内圈，所述滚珠丝杆的另一端固定焊接有用于转动滚珠丝杆的手柄。
优选的，所述除藻组件包括固定杆、平板、插接套筒和网孔滤板，所述连接柱的下端固定焊接有插块，所述固定杆设置为凹形固定杆，且所述插块通过螺纹销钉固定安装于固定杆的内部，所述平板通过连接杆与固定杆固定连接，且所述插接套筒固定安装于平板的下表面，所述网孔滤板固定焊接于平板的下表面，且所述插接套筒的一端抵触于网孔滤板的侧壁上。
优选的，所述连接块上对称开设有两组第一通孔，所述插块上开设有与第一通孔相对应的第二通孔，且螺纹销钉的一端依次穿过第一通孔和第二通孔并通过螺栓锁紧固定。
优选的，所述平板的下端对称焊接有两组横截面为L形的条形块，所述插接套筒的外壁上开设有插槽，且所述插接套筒通过插槽插接固定于两组条形块之间。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过固定组件固定于二沉池的池壁上，然后通过第一驱动电机带动螺纹套管做正反转运动，通过螺杆以及安装在螺杆一端的除藻组件对二沉池内的藻类进行清除，清除效率高，使用成本低，并且通过将除藻组件安装于螺杆的一端，在使用时能根据具体的使用需求调节螺杆的伸出长度，使用方便；
2、本实用新型通过将除藻组件包括固定杆、平板、插接套筒和网孔滤板，并且在平板的下端对称焊接有两组横截面为L形的条形块，在插接套筒的外壁上开设有插槽，以及将插接套筒通过插槽插接固定于两组条形块之间，在使用时，便于将插接套筒拆装，从而便于将插接套筒内部的藻类去除，使用方便。
（发明人：汪洋;陈明义;周黎明;李清;余义荣;张志强）
