申请日2020.11.23
公开（公告）日2021.08.27
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型涉及布料技术领域，且公开了一种布料印染污水处理设备，包括底座，所述底座的顶部固定连接有过滤箱，所述过滤箱的顶部固定连接有进水管，所述过滤箱的内侧壁固定连接有竹炭滤网，所述过滤箱的内侧壁固定连接有陶瓷滤芯，所述过滤箱的一侧固定连接有进料管，所述过滤箱的一侧固定连接有固定杆。该布料印染污水处理设备，达到了该布料印染污水处理设备污水处理效果好的目的，从而解决了一般布料印染污水处理设备污水处理效果不好的问题，布料印染的污水通过过滤网、竹炭滤网和陶瓷滤芯的三次过滤除杂后，再与化学试剂进行混合稀释，发热块加热后通过出料管排出，达到了污水处理效果好的目的。
权利要求书

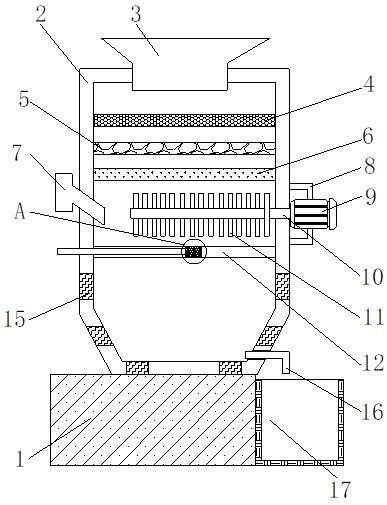

1.一种布料印染污水处理设备，包括底座（1），其特征在于：所述底座（1）的顶部固定连接有过滤箱（2），所述过滤箱（2）的顶部固定连接有进水管（3），所述过滤箱（2）的内侧壁固定连接有竹炭滤网（5），所述过滤箱（2）的内侧壁固定连接有陶瓷滤芯（6），所述过滤箱（2）的一侧固定连接有进料管（7），所述过滤箱（2）的一侧固定连接有固定杆（8），所述固定杆（8）的一端固定连接有电机（9），所述电机（9）的输出轴通过联轴器固定连接有转轴（10）；
所述转轴（10）的一端固定连接有混合棒（11），所述过滤箱（2）的内侧壁固定连接有隔板（12），所述隔板（12）的正面活动连接有阀门（13），所述阀门（13）的一侧固定连接有活动杆（14），所述过滤箱（2）的内壁固定连接有发热块（15），所述过滤箱（2）的一侧固定连接有出料管（16），所述底座（1）的一侧固定连接有收集腔（17）。
2.根据权利要求1所述的一种布料印染污水处理设备，其特征在于：所述过滤箱（2）的内侧壁固定连接有过滤网（4），且过滤网（4）为不锈钢过滤网。
3.根据权利要求1所述的一种布料印染污水处理设备，其特征在于：所述固定杆（8）的数量为两个，且两个固定杆（8）以电机（9）的水平中线为对称轴对称设置。
4.根据权利要求1所述的一种布料印染污水处理设备，其特征在于：所述隔板（12）的正面开设有阀门口，且阀门口的形状大小与阀门（13）的形状大小均相互匹配。
5.根据权利要求1所述的一种布料印染污水处理设备，其特征在于：所述发热块（15）的数量为六个，且每三个发热块（15）为一组，且两组发热块（15）以过滤箱（2）的中垂线为对称轴对称设置。
6.根据权利要求1所述的一种布料印染污水处理设备，其特征在于：所述阀门（13）为橡胶阀门，且活动杆（14）通过阀门（13）与隔板（12）活动连接。
7.根据权利要求1所述的一种布料印染污水处理设备，其特征在于：所述过滤箱（2）的正面开设有出料口，且出料口的形状大小与出料管（16）的形状大小均相互匹配。
说明书
一种布料印染污水处理设备
技术领域
本实用新型涉及布料技术领域，具体为一种布料印染污水处理设备。
背景技术
布料是装饰材料中常用的材料，包括有化纤地毯、无纺壁布、亚麻布、尼龙布、彩色胶布和法兰绒等各式布料，布料在装饰陈列中起到了相当的作用，常常是整个销售空间中不可忽视的主要力量，大量运用布料进行墙面面饰、隔断以及背景处理，同样可以形成良好的商业空间展示风格，从织造方式上可以分为；梭织布和针织布二大类，还可以原材料来划分；棉布、化纤布、麻布、毛纺布、丝绸及混纺织物等等，印染是对纺织物进行物理和化学处理过程的综合，例如在纺织物上增加花纹和图案，改变纺织物的颜色以及相关的前处理工艺等，通过使染料和纤维物之间发生物理或化学变化，将会使得纺织物具有一定色泽和光泽度，污水是指受一定污染的来自生活和生产的排出水，丧失了原来使用功能的水简称为污水，布料再进行印染的过程中，会有废弃的污水需要进行处理，这就需要一种布料印染污水处理设备。
但是，目前市面上一般的布料印染污水处理设备大多存在污水处理效果不好问题，工业引起的水体污染最严重，布料印染工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难，严重的布料印染废水能引起水体污染的最重要的原因，需要重视。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种布料印染污水处理设备，具备污水处理效果好等优点，解决了一般布料印染污水处理设备污水处理效果不好的问题。
（二）技术方案
为实现上述该布料印染污水处理设备污水处理效果好的目的，本实用新型提供如下技术方案：一种布料印染污水处理设备，包括底座，所述底座的顶部固定连接有过滤箱，所述过滤箱的顶部固定连接有进水管，所述过滤箱的内侧壁固定连接有竹炭滤网，所述过滤箱的内侧壁固定连接有陶瓷滤芯，所述过滤箱的一侧固定连接有进料管，所述过滤箱的一侧固定连接有固定杆，所述固定杆的一端固定连接有电机，所述电机的输出轴通过联轴器固定连接有转轴。
所述转轴的一端固定连接有混合棒，所述过滤箱的内侧壁固定连接有隔板，所述隔板的正面活动连接有阀门，所述阀门的一侧固定连接有活动杆，所述过滤箱的内壁固定连接有发热块，所述过滤箱的一侧固定连接有出料管，所述底座的一侧固定连接有收集腔。
优选的，所述过滤箱的内侧壁固定连接有过滤网，且过滤网为不锈钢过滤网。
优选的，所述固定杆的数量为两个，且两个固定杆以电机的水平中线为对称轴对称设置。
优选的，所述隔板的正面开设有阀门口，且阀门口的形状大小与阀门的形状大小均相互匹配。
优选的，所述发热块的数量为六个，且每三个发热块为一组，且两组发热块以过滤箱的中垂线为对称轴对称设置。
优选的，所述阀门为橡胶阀门，且活动杆通过阀门与隔板活动连接。
优选的，所述过滤箱的正面开设有出料口，且出料口的形状大小与出料管的形状大小均相互匹配。
（三）有益效果
与现有技术相比，本实用新型提供了一种布料印染污水处理设备，具备以下有益效果：
1、该布料印染污水处理设备，通过底座、过滤箱、进水管、过滤网、竹炭滤网、陶瓷滤芯、进料管、固定杆、电机、转轴、混合棒、隔板、阀门、活动杆和发热块的相互配合使用，达到了该布料印染污水处理设备污水处理效果好的目的，从而解决了一般布料印染污水处理设备污水处理效果不好的问题，布料印染的污水通过过滤网、竹炭滤网和陶瓷滤芯的三次过滤除杂后，再与化学试剂进行混合稀释，发热块加热后通过出料管排出，达到了污水处理效果好的目的。
2、该布料印染污水处理设备，通过底座、过滤箱、进料管、固定杆、电机、转轴和混合棒的相互配合使用，达到了该布料印染污水处理设备混合效果好的目的，通过三次过滤的污水再次通过进料管注入的化学试剂与污水进行混合搅拌，充分进行稀释去污。
3、该布料印染污水处理设备，通过底座、过滤箱、出料管和收集腔的相互配合使用，达到了该布料印染污水处理设备收集方便的目的，从过滤箱中过滤好的污水可通过出料管排出注入收集腔中进行收集。
（发明人：邓文辉;张智;邓朝宁;易英）
