申请日2020.12.18
公开（公告）日2021.08.24
IPC分类号C02F3/28; H05K7/20
摘要
本实用新型涉及污水处理领域，尤其为一种用于污水处理的反硝深床化滤池，包括深床滤池本体、现场控制柜和过滤网，所述现场控制柜与深床滤池本体固定连接，本实用新型中，通过设置的电机、往复丝杆、风箱和风机，使用过程中，当温度传感器感应到现场控制柜内部温度较高时，温度传感器通过控制器控制风机转动对现场控制柜进行散热，同时控制器控制电机转动，电机转动带动往复丝杆转动，往复丝杆通过第一滑块带动风箱进行上下往复运动，对现场控制柜内部散热均匀，散热效果好，从而能够在现场控制柜内部升温发热时及时进行散热，而且对现场控制柜内部散热均匀，散热效果好，不会损坏内部的电子元件。
权利要求书

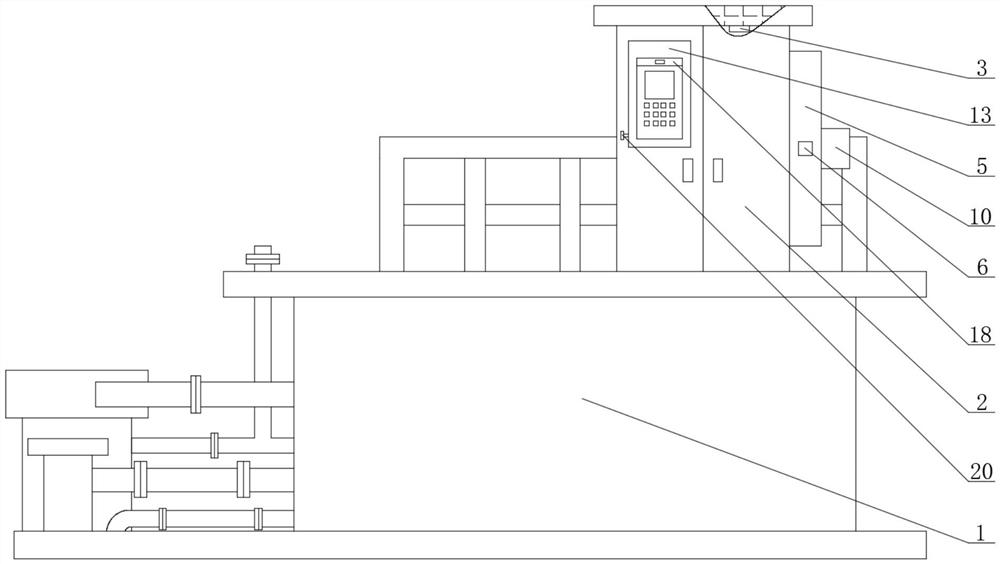

1.一种用于污水处理的反硝深床化滤池，包括深床滤池本体(1)、现场控制柜(2)和过滤网(4)，其特征在于：所述现场控制柜(2)与深床滤池本体(1)固定连接，所述现场控制柜(2)顶端面内侧右端固定连接有温度传感器(3)，所述过滤网(4)与现场控制柜(2)固定连接，所述现场控制柜(2)右端面固定连接有固定板(5)，所述固定板(5)前端面中央位置固定连接有控制器(6)，所述固定板(5)顶端面内侧固定连接有电机(7)，所述电机(7)的主轴末端固定连接有往复丝杆(8)，所述往复丝杆(8)与固定板(5)转动连接，所述往复丝杆(8)外侧滑动连接有第一滑块(9)，所述第一滑块(9)贯穿固定板(5)，所述第一滑块(9)与固定板(5)滑动连接，所述第一滑块(9)外侧固定连接有风箱(10)，所述风箱(10)与过滤网(4)滑动连接，所述风箱(10)内侧中央位置固定连接有支撑杆(11)，所述支撑杆(11)左端面固定连接有风机(12)，所述现场控制柜(2)前端面固定连接有防护架(13)，所述防护架(13)左端面底部设有拉杆(20)，所述拉杆(20)贯穿防护架(13)，所述拉杆(20)与防护架(13)滑动连接，所述拉杆(20)右端面固定连接有第二滑块(21)，所述第二滑块(21)与防护架(13)滑动连接。
2.根据权利要求1所述的一种用于污水处理的反硝深床化滤池，其特征在于：所述防护架(13)内侧固定连接有固定轴(14)，所述固定轴(14)外侧固定连接有发条弹簧(15)，所述发条弹簧(15)的另一端固定连接有转筒(16)，所述转筒(16)外侧固定连接有遮挡布(17)，所述遮挡布(17)外侧固定连接有推板(18)，所述推板(18)贯穿防护架(13)，所述推板(18)与防护架(13)滑动连接，所述推板(18)内侧开设有滑槽(19)。
3.根据权利要求2所述的一种用于污水处理的反硝深床化滤池，其特征在于：所述遮挡布(17)贯穿防护架(13)，所述遮挡布(17)与防护架(13)滑动连接，所述遮挡布(17)是由防尘材质的无纺布制成的。
4.根据权利要求1所述的一种用于污水处理的反硝深床化滤池，其特征在于：所述第二滑块(21)右端面固定连接有定位块(22)，所述定位块(22)贯穿防护架(13)，所述定位块(22)与防护架(13)滑动连接，所述定位块(22)顶端面呈倾斜设置。
5.根据权利要求1所述的一种用于污水处理的反硝深床化滤池，其特征在于：所述第二滑块(21)与防护架(13)之间的拉杆(20)外侧套附有拉伸弹簧(23)，所述拉伸弹簧(23)的一端与第二滑块(21)固定连接，所述拉伸弹簧(23)的另一端与防护架(13)固定连接。
说明书
一种用于污水处理的反硝深床化滤池
技术领域
本实用新型涉及污水处理领域，具体为一种用于污水处理的反硝深床化滤池。
背景技术
反硝深床滤池是采用具有特殊规格和形状的石英砂作为反硝化生物的挂膜介质而成为具有反硝化功能的深床滤池，反硝深床滤池包括池体构筑物、气水分布系统、过滤介质和滤料承托层、反冲洗系统、空压系统、滤池自控阀门管道系统、滤池堰板、滤池现场控制柜、加药系统、滤池仪表及在线监测系统，使用时通过反硝深床滤池上的现场控制柜控制反硝深床滤池的碳源投加量等，但是现在的一些反硝深床滤池的现场控制柜在使用时存在一些问题，反硝深床滤池现场控制柜长时间使用内部电子元件容易升温发热，但是现在的一些反硝深床滤池现场控制柜在使用时不能进行散热，当反硝深床滤池现场控制柜内部电子元件升温发热时不及时进行散热容易损坏电子元件，同时现在的一些反硝深床滤池现场控制柜控制面板的液晶屏和控制按钮处没有防尘装置，不使用时不对液晶屏和控制按钮处进行防尘保护，液晶屏和控制按钮处容易积累附着灰尘杂物，影响使用，需要工作人员进行清理，增加了工作人员的劳动强度。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的反硝深床化滤池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于污水处理的反硝深床化滤池，包括深床滤池本体、现场控制柜和过滤网，所述现场控制柜与深床滤池本体固定连接，所述现场控制柜顶端面内侧右端固定连接有温度传感器，所述过滤网与现场控制柜固定连接，所述现场控制柜右端面固定连接有固定板，所述固定板前端面中央位置固定连接有控制器，所述固定板顶端面内侧固定连接有电机，所述电机的主轴末端固定连接有往复丝杆，所述往复丝杆与固定板转动连接，所述往复丝杆外侧滑动连接有第一滑块，所述第一滑块贯穿固定板，所述第一滑块与固定板滑动连接，所述第一滑块外侧固定连接有风箱，所述风箱与过滤网滑动连接，所述风箱内侧中央位置固定连接有支撑杆，所述支撑杆左端面固定连接有风机，所述现场控制柜前端面固定连接有防护架，所述防护架左端面底部设有拉杆，所述拉杆贯穿防护架，所述拉杆与防护架滑动连接，所述拉杆右端面固定连接有第二滑块，所述第二滑块与防护架滑动连接。
优选的，所述防护架内侧固定连接有固定轴，所述固定轴外侧固定连接有发条弹簧，所述发条弹簧的另一端固定连接有转筒，所述转筒外侧固定连接有遮挡布，所述遮挡布外侧固定连接有推板，所述推板贯穿防护架，所述推板与防护架滑动连接，所述推板内侧开设有滑槽。
优选的，所述遮挡布贯穿防护架，所述遮挡布与防护架滑动连接，所述遮挡布是由防尘材质的无纺布制成的。
优选的，所述第二滑块右端面固定连接有定位块，所述定位块贯穿防护架，所述定位块与防护架滑动连接，所述定位块顶端面呈倾斜设置。
优选的，所述第二滑块与防护架之间的拉杆外侧套附有拉伸弹簧，所述拉伸弹簧的一端与第二滑块固定连接，所述拉伸弹簧的另一端与防护架固定连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中，通过设置的电机、往复丝杆、风箱和风机，使用过程中，当温度传感器感应到现场控制柜内部温度较高时，温度传感器通过控制器控制风机转动对现场控制柜进行散热，同时控制器控制电机转动，电机转动带动往复丝杆转动，往复丝杆通过第一滑块带动风箱进行上下往复运动，对现场控制柜内部散热均匀，散热效果好，从而能够在现场控制柜内部升温发热时及时进行散热，而且对现场控制柜内部散热均匀，散热效果好，不会损坏内部的电子元件；
2、本实用新型中，通过设置的发条弹簧、遮挡布、推板和定位块，不使用现场控制柜时，通过拉动推板把遮挡布从防护架内部拉出来，把推板和遮挡布拉动到防护架底部，推板滑动到防护架底部时，推板会挤压定位块带动定位块运动，定位块通过第二滑块压缩拉伸弹簧，当定位块接触到推板上的滑槽时，拉伸弹簧受到的压力消失，拉伸弹簧通过第二滑块带动定位块复位对推板进行限位固定，此时遮挡布完全罩住现场控制柜控制面板处的液晶屏和控制按钮，从而在不使用时能够对现场控制柜控制面板处的液晶屏和控制按钮进行防尘保护，不会有灰尘杂物附着积累在现场控制柜控制面板的液晶屏表面和控制按钮处，不影响使用，减轻了工作人员的劳动强度。
（发明人：余治翠;杨鹏军;张鑫;祁晓慧）
