申请日2020.12.31
公开（公告）日2021.09.07
IPC分类号G05B19/05; G01D21/02
摘要
本实用新型公开一种竹笋加工厂用污水处理设备，包括主控模块、监测模块、通信模块；所述主控模块包括控制处理器、操作面板、显示装置、时钟装置、报警装置，所述操作面板、显示装置、时钟装置、报警装置分别与控制处理器连接；所述监测模块包括第一监测装置、第二监测装置、第三监测装置、第四监测装置。本实用新型实现了水样数据采集到设备启停自动响应和自动控制，不仅减少人工作业，且检测质量也能得到保证。
权利要求书
1.一种竹笋加工厂用污水处理设备，其特征在于，包括主控模块、监测模块、通信模块；
所述主控模块包括控制处理器、操作面板、显示装置、时钟装置、报警装置，所述操作面板、显示装置、时钟装置、报警装置分别与控制处理器连接；
所述监测模块包括第一监测装置、第二监测装置、第三监测装置、第四监测装置；
所述第一监测装置包括电流传感器、电压传感器，所述电流传感器、电压传感器分别与控制处理器连接；
所述第二监测装置包括PH计、COD测定仪、BOD测定仪、TOC分析仪、悬浮物测定仪、氨氮测定仪、侧油仪，所述PH计、COD测定仪、BOD测定仪、TOC分析仪、悬浮物测定仪、氨氮测定仪、侧油仪分别与控制处理器连接；
所述第三监测装置包括流量传感器、压力传感器、液位传感器、温度传感器，所述流量传感器、压力传感器、液位传感器、温度传感器分别与控制处理器连接；
所述第四监测装置包括监控摄像头，所述监控摄像头与控制处理器连接；
所述通信模块包括通信装置，所述通信装置分别连接有移动终端、监控终端。
2.根据权利要求1所述的一种竹笋加工厂用污水处理设备，其特征在于，还包括投药处理装置，所述投药处理装置与控制处理器连接。
3.根据权利要求1所述的一种竹笋加工厂用污水处理设备，其特征在于，所述PH计采用PHBJ-261L型便携式pH计。
4.根据权利要求1所述的一种竹笋加工厂用污水处理设备，其特征在于，所述悬浮物测定仪为TSSTi7SC在线悬浮物分析仪。
5.根据权利要求1所述的一种竹笋加工厂用污水处理设备，其特征在于，所述COD测定仪采用Orion3106COD监测仪。
6.根据权利要求1所述的一种竹笋加工厂用污水处理设备，其特征在于，所述TOC分析仪采用HACHBIOTECTORB3500eTOC分析仪。
7.根据权利要求1所述的一种竹笋加工厂用污水处理设备，其特征在于，所述报警装置包括短信报警装置、声光报警器，所述短信报警装置、声光报警器分别与控制处理器连接。
8.根据权利要求1所述的一种竹笋加工厂用污水处理设备，其特征在于，所述控制处理器的核心为PLC。
说明书
一种竹笋加工厂用污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种竹笋加工厂用污水处理设备。
背景技术
竹笋，是竹的幼芽，也称为笋。竹为多年生常绿草本植物，食用部分为初生、嫩肥、短壮的芽或鞭，是一种营养丰富的食材，它不但含有大量植物蛋白，还含有多种氨基酸与维生素，它的脂肪含量特别低，平时食用能预防三高，也能减肥瘦身，另外春笋中还含微量元素磷与铁和钙等营养成分，它们能补益气血也能补钙壮骨。然而，大量竹笋生产厂由于排放不达标等使环境污染也相对比较严重。
根据研究表明，竹笋生产污水主要呈现出了这样一些特点：
(1)生化处理困难，竹笋加工污水中含有蛋白质、脂肪、木素等难降解大分子有机污染物，大多属于数生物难以降解的物质，如在达到一定浓度后会对微生物产生抑制作用，给只要污水的生化处理带来了很大困难。
(2)冲击负荷大，7～10月份为鲜竹笋杀青处理以及笋壳、笋节进行饲料加工的旺季，该时间段污水水量，COD、SS较其余时间高，因此竹笋生产污水通常是间歇排放，温度、污染物浓度和酸碱度随时间变化较大，大量高浓度短时间集中排放的污水会造成极大的负荷冲击。
采用物化技术进行预处理或后续处理可创造有利于生化处理的条件并提高出水的水质水平，通常只要污水的COD浓度较高、生化性较差，物化技术预处理能提高污水的可生化性；而多数经生化处理后不能达标的处理除水，进一步的物化后续处理即能实现排放要求；物化处理必要时也可作为主体处理工序应用。与生化处理法相比，物化处理法占地面积少，出水水质好且比较稳定，对污水水量、水温和浓度变化适应性强。
目前竹笋生生产加工行业加强环保治理迫在眉睫，应对和化解环保危机或是今后企业面临的生死存亡问题，而对环保的重视，必将更有利于企业的长足发展。
实用新型内容
本实用新型的目的在于提供一种竹笋加工厂用污水处理设备，用于对处理竹笋加工污水的系统进行控制以及对竹笋加工污水进行检测。

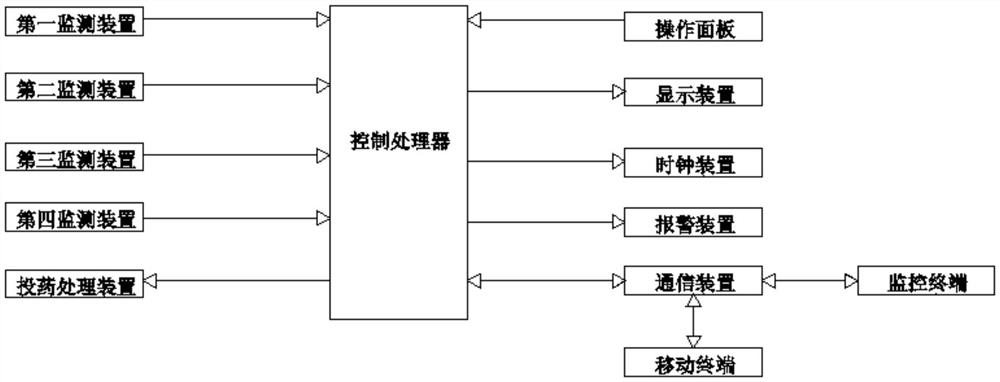

一种竹笋加工厂用污水处理设备，包括主控模块、监测模块、通信模块；
所述主控模块包括控制处理器、操作面板、显示装置、时钟装置、报警装置，所述操作面板、显示装置、时钟装置、报警装置分别与控制处理器连接；
所述监测模块包括第一监测装置、第二监测装置、第三监测装置、第四监测装置；
所述第一监测装置包括电流传感器、电压传感器，所述电流传感器、电压传感器分别与控制处理器连接；
所述第二监测装置包括PH计、COD测定仪、BOD测定仪、TOC分析仪、悬浮物测定仪、氨氮测定仪、侧油仪，所述PH计、COD测定仪、BOD测定仪、TOC分析仪、悬浮物测定仪、氨氮测定仪、侧油仪分别与控制处理器连接；
所述第三监测装置包括流量传感器、压力传感器、液位传感器、温度传感器，所述流量传感器、压力传感器、液位传感器、温度传感器分别与控制处理器连接；
所述第四监测装置包括监控摄像头，所述监控摄像头与控制处理器连接；
所述通信模块包括通信装置，所述通信装置分别连接有移动终端、监控终端。
进一步的，还包括投药处理装置，所述投药处理装置与控制处理器连接。
进一步的，所述PH计采用PHBJ-261L型便携式pH计。
进一步的，所述悬浮物测定仪为TSSTi7SC在线悬浮物分析仪。
进一步的，所述COD测定仪采用Orion3106COD监测仪。
进一步的，所述TOC分析仪采用HACHBIOTECTORB3500eTOC分析仪。
进一步的，所述报警装置包括短信报警装置、声光报警器，所述短信报警装置、声光报警器分别与控制处理器连接。
进一步的，所述控制处理器的核心为PLC。
与现有技术相比，本实用新型的有益效果如下：
本实用新型一种竹笋加工厂用污水处理设备，通过主控模块、监测模块、通信模块的结合，实现对竹笋加工污水水样数据采集到设备启停控制，实现全程自动响应和自动控制，无需人在现场频繁切换，在发生污染物超标时能及时报警，并尽快为污水处理方案提供事实依据，尽可能减少损失，降低风险，提升污水处理的工作效率，不仅减少人工作业，且检测质量也能得到保证。
（发明人：余华学）
