申请日2020.12.25
公开（公告）日2021.09.07
IPC分类号C02F9/06; C02F101/20
摘要

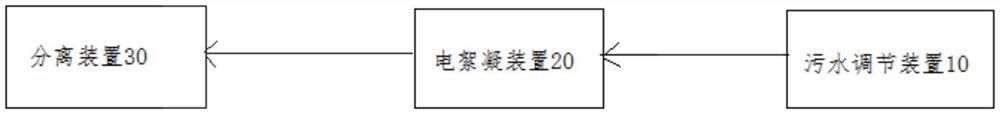

本实用新型公开了一种重金属污水处理设备，所述设备包括：污水调节装置，用于在污水溶液中加入导电材料和酸碱调节溶液，得到污水调节溶液；连接于所述污水调节装置的电絮凝装置，用于对所述污水调节溶液进行电絮凝反应处理，得到絮凝混合物，所述电絮凝装置至少为一个；连接于所述电絮凝装置的分离装置，用于对所述絮凝混合物进行分离，得到重金属污泥和清水。本实用新型实施例中的重金属污水处理设备，能够使得重金属污水达到实现高标准排放，减少污泥量。
权利要求书
1.一种重金属污水处理设备，其特征在于，所述设备包括：
污水调节装置，用于在污水溶液中加入导电材料和酸碱调节溶液，得到污水调节溶液；
连接于所述污水调节装置的电絮凝装置，用于对所述污水调节溶液进行电絮凝反应处理，得到絮凝混合物，所述电絮凝装置至少为一个；
连接于所述电絮凝装置的分离装置，用于对所述絮凝混合物进行分离，得到重金属污泥和清水。
2.根据权利要求1所述的设备，其特征在于，所述污水调节装置包括酸碱调节器、导电调节器以及分别连接于酸碱调节器和导电调节器的溶液混合器。
3.根据权利要求2所述的设备，其特征在于，所述污水调节装置还包括导电检测器和连接于所述导电检测器的PH检测器，所述溶液混合器中的污水调节溶液分别经过所述导电检测器和所述PH检测器的检测。
4.根据权利要求1所述的设备，其特征在于，所述电絮凝装置包括进水管、循环管、连接于所述进水管和循环管的电离装置、以及连接于所述电离装置的出水管。
5.根据权利要求4所述的设备，其特征在于，所述电离装置采用正弦交流电，所述电离装置分别以喷砂除氧化物预处理后的铁片作填料的钛篮电极作为阳极和阴极。
6.根据权利要求1所述的设备，其特征在于，所述设备还包括沉淀过滤装置，用于对重金属污水进行沉淀过滤以得到污水溶液，所述污水调节装置与所述沉淀过滤装置相连接。
7.根据权利要求1所述的设备，其特征在于，当所述电絮凝装置为多个时，多个所述电絮凝装置串联。
说明书
一种重金属污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种重金属污水处理设备。
背景技术
多年来，全国各地频繁发生诸如铜、铬、镉等重金属污染事件。有色金属冶炼不仅消耗大量的水资源，还常常伴有多种有色金属污染，再加上有色金属冶炼过程中，还要加入一些辅助材料，如溶剂和化学药品，因此，有色金属冶炼厂的废水常常同时含有多种金属离子和其它有害物质。酸性重金属离子废水的排放，既表现为资源流失、腐蚀设备、排污收费等企业内部的不经济性，同时也会污染周围水环境，会对环境和人类产生巨大危害。目前国内外处理含铜废水的方法主要有化学沉淀法、蒸发回收法、生物法、离子交换法、微电絮凝法、反渗透法及离子浮选法等。
化学沉淀法的废水处理过程中除了投加化学反应必须的基本药剂，如酸、碱、氧化剂、还原剂等，还根据工艺需要投加辅助药剂，如铁盐、亚铁盐、铝盐、钙盐等。这些辅助药剂并不直接与重金属污染物发生化学反应，对于提高废水处理的效果作用也并不是很大。为了保证废水处理效果，避免超标风险，操作者往往过量投加辅助药剂，甚至大大超过实际需求量。过量投加辅助药剂会产生二大问题，一是药剂用量大大上升，直接增加了废水处理成本；二是污泥量的大大增加，污泥处置的费用相应增加，间接提高了废水处理的成本。从原理上来看，为了应对变化不定的废水成分，确保废水达标，采用电化学水处理技术无疑是最佳选择，因其具有多功能性、高度的灵活性、易于自动化、无二次污染等其它水处理技术无法比拟的优点。特别是在废水中生物难降解有机物去除方面、涉及重金属废水等等用电化学方法处理废水发挥了及其重要的作用。但是现有的电化学法处理后的出水中重金属含量达到一定程度后，无法再进一步降低，不能达到高标准排放，并且电镀废水产生的含重金属污泥量很大，由于污泥量增加，必须配备更大的污泥脱水设备，更大的污泥储存场地，操作劳动强度也相应提高，投资和运行成本相应增加。
实用新型内容
本实用新型实施例为了有效克服现有技术所存在的上述缺陷，创造性地提供一种重金属污水处理设备，所述设备包括：污水调节装置，用于在污水溶液中加入导电材料和酸碱调节溶液，得到污水调节溶液；连接于所述污水调节装置的电絮凝装置，用于对所述污水调节溶液进行电絮凝反应处理，得到絮凝混合物，所述电絮凝装置至少为一个；连接于所述电絮凝装置的分离装置，用于对所述絮凝混合物进行分离，得到重金属污泥和清水。
在一可实施方式中，所述污水调节装置包括酸碱调节器、导电调节器以及分别连接于酸碱调节器和导电调节器的溶液混合器。
在一可实施方式中，所述污水调节装置还包括导电检测器和连接于所述导电检测器的PH检测器，所述溶液混合器中的污水调节溶液分别经过所述导电检测器和所述PH检测器的检测。
在一可实施方式中，所述电絮凝装置包括进水管、循环管、连接于所述进水管和循环管的电离装置、以及连接于所述电离装置的出水管。
在一可实施方式中，所述电离装置采用正弦交流电，所述电离装置分别以喷砂除氧化物预处理后的铁片作填料的钛篮电极作为阳极和阴极。
在一可实施方式中，所述设备还包括沉淀过滤装置，用于对重金属污水进行沉淀过滤以得到污水溶液，所述污水调节装置与所述沉淀过滤装置相连接。
在一可实施方式中，当所述电絮凝装置为多个时，多个所述电絮凝装置串联。
本实用新型实施例中的重金属污水处理方法及设备，能够使得重金属污水达到实现高标准排放，减少污泥量。
（发明人：雷细平;刘远宏;向贵洪;朱太涛;余刚;徐涛;高晓连）
