申请日2020.12.04
公开（公告）日2021.08.24
IPC分类号B01D33/41; B01D33/80; B02C4/12
摘要
本实用新型公开了一种综合污水深度过滤设备，包括固定架、转动辊和过滤箱，所述转动辊位于固定架的内部，所述固定架的背面安装有电机，所述电机的输出端固定连接有转动杆，所述转动辊固定套设于转动杆的外表面，所述固定架的内侧镶嵌有轴承；相比较现有的单一过滤设备，不仅具有对大颗粒的研磨机构，对于毛发和堵塞也具有配对的处理工艺，使用两重过滤工艺，可以保证对污水的深度过滤，增加过滤效率，通过设置密封圈，可以防止转动辊处漏水；通过设置碾碎辊和研摩槽，可以进行适配研磨，对大颗粒杂质进行细化；通过设置筛网为凹面，可以增加与污水的接触面积，增加过滤效果；通过设置振动器，可以产生震动，对污水进行震动增加过滤效果。
权利要求书

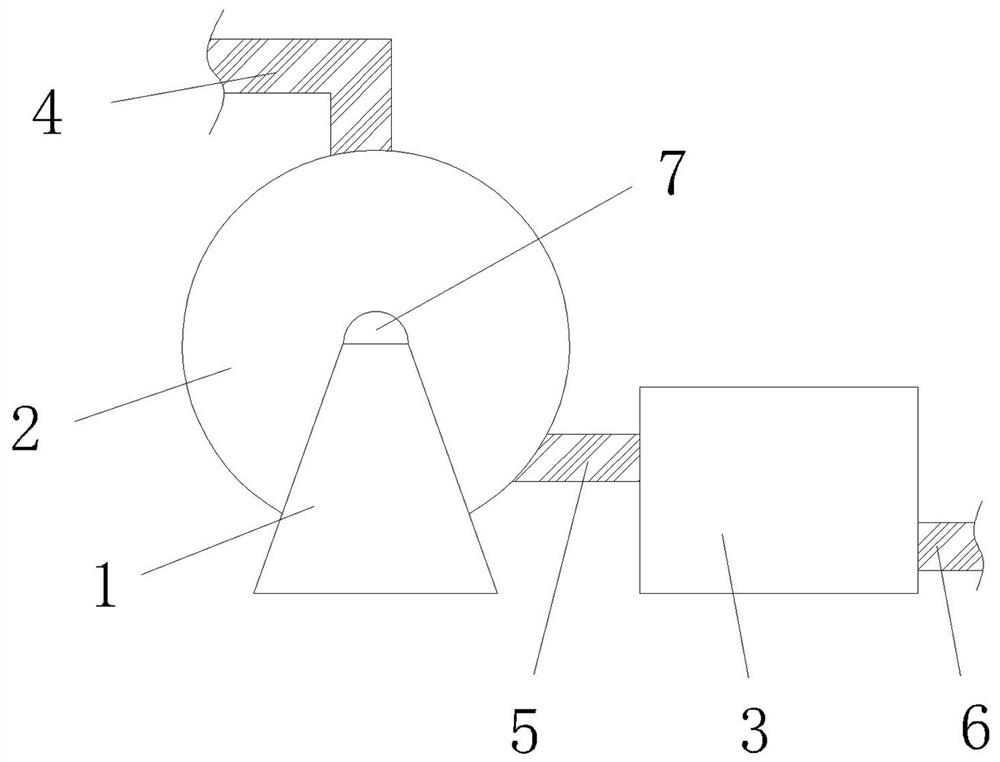

1.一种综合污水深度过滤设备，包括固定架（1）、转动辊（2）和过滤箱（3），其特征在于：所述转动辊（2）位于固定架（1）的内部，所述固定架（1）的背面安装有电机，所述电机的输出端固定连接有转动杆（7），所述转动辊（2）固定套设于转动杆（7）的外表面，所述固定架（1）的内侧镶嵌有轴承，所述转动杆（7）的前端与轴承固定连接，所述转动辊（2）的顶端与右端分别开设有进料口与连通口，所述进料口固定连通有进料管（4），所述连通口通过连通管（5）与过滤箱（3）固定连通，所述转动辊（2）的内壁开设有滚动槽（9），所述转动杆（7）的外圈固定连接有等距离排列的摆动杆（10），所述摆动杆（10）远离转动杆（7）的一端与滚动槽（9）卡接，所述摆动杆（10）的间隙处通过销轴铰接有碾碎辊（11），所述过滤箱（3）的内顶壁和内底壁均开设有滑槽（17），所述滑槽（17）的内部卡接有相适配的滑块（19），所述滑槽（17）的内壁通过弹簧（18）与滑块（19）固定连接，两个所述滑块（19）之间固定连接有筛网（20），所述过滤箱（3）的右端固定连通有出料管（6）。
2.如权利要求1所述的一种综合污水深度过滤设备，其特征在于：所述滚动槽（9）的中部设有研磨槽（16），所述研磨槽（16）与碾碎辊（11）相适配。
3.如权利要求1所述的一种综合污水深度过滤设备，其特征在于：所述摆动杆（10）的间隙处固定连接有一组相对称的挂钩（15）。
4.如权利要求1所述的一种综合污水深度过滤设备，其特征在于：每两个相邻的所述摆动杆（10）之间均固定连接有固定网（13），每个所述固定网（13）的内部均安装有振动器（14）。
5.如权利要求1所述的一种综合污水深度过滤设备，其特征在于：每个所述摆动杆（10）的逆时针侧均固定连接有推板（12），且推板（12）为三角形。
6.如权利要求1所述的一种综合污水深度过滤设备，其特征在于：所述摆动杆（10）与转动辊（2）之间固定套设有橡胶材质的密封圈（8）。
7.如权利要求1所述的一种综合污水深度过滤设备，其特征在于：所述筛网（20）的左侧面为凹面，且筛网（20）为三层，由左至右的孔径值依次减小，顶部滑槽（17）位于底部滑槽（17）的左侧。
8.如权利要求1所述的一种综合污水深度过滤设备，其特征在于：所述过滤箱（3）的内壁安装有滤板（21），所述滤板（21）位于筛网（20）的右侧，且滤板（21）为活性炭板材质。
说明书
一种综合污水深度过滤设备
技术领域
本实用新型属于污水处理设备领域，具体而言，涉及一种综合污水深度过滤设备。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前的污水进行过滤时，多使用单一过滤工艺，不具有深度过滤的特点，过滤后的污水中扔掺杂有细微杂质和毛发，同时在进行过滤时，由于没有杂质破碎机构很容易对滤网进行堵塞，需要进行及时清理和更换。
实用新型内容
针对以上缺陷，本实用新型提供了一种综合污水深度过滤设备，包括固定架、转动辊和过滤箱，所述转动辊位于固定架的内部，所述固定架的背面安装有电机，所述电机的输出端固定连接有转动杆，所述转动辊固定套设于转动杆的外表面，所述固定架的内侧镶嵌有轴承，所述转动杆的前端与轴承固定连接，所述转动辊的顶端与右端分别开设有进料口与连通口，所述进料口固定连通有进料管，所述连通口通过连通管与过滤箱固定连通，所述转动辊的内壁开设有滚动槽，所述转动杆的外圈固定连接有等距离排列的摆动杆，所述摆动杆远离转动杆的一端与滚动槽卡接，所述摆动杆的间隙处通过销轴铰接有碾碎辊，所述过滤箱的内顶壁和内底壁均开设有滑槽，所述滑槽的内部卡接有相适配的滑块，所述滑槽的内壁通过弹簧与滑块固定连接，两个所述滑块之间固定连接有筛网，所述过滤箱的右端固定连通有出料管。
进一步地，所述滚动槽的中部设有研磨槽，所述研磨槽与碾碎辊相适配。
进一步地，所述摆动杆的间隙处固定连接有一组相对称的挂钩。
进一步地，每两个相邻的所述摆动杆之间均固定连接有固定网，每个所述固定网的内部均安装有振动器。
进一步地，每个所述摆动杆的逆时针侧均固定连接有推板，且推板为三角形。
进一步地，所述摆动杆与转动辊之间固定套设有橡胶材质的密封圈。
进一步地，所述筛网的左侧面为凹面，且筛网为三层，由左至右的孔径值依次减小，顶部滑槽位于底部滑槽的左侧。
进一步地，所述过滤箱的内壁安装有滤板，所述滤板位于筛网的右侧，且滤板为活性炭板材质。
本实用新型与现有技术相比具有以下有益效果：
（1）本实用新型所述的一种综合污水深度过滤设备，相比较现有的单一过滤设备，不仅具有对大颗粒的研磨机构，对于毛发和堵塞也具有配对的处理工艺，使用两重过滤工艺，可以保证对污水的深度过滤，增加过滤效率。
（2）本实用新型所述的一种综合污水深度过滤设备，通过设置密封圈，可以防止转动辊处漏水；通过设置碾碎辊和研摩槽，可以进行适配研磨，对大颗粒杂质进行细化；通过设置筛网为凹面，可以增加与污水的接触面积，增加过滤效果；通过设置振动器，可以产生震动，对污水进行震动增加过滤效果。
（发明人：郑江波;余晓辉;张硕;樊爱景）
