申请日2021.01.11
公开（公告）日2021.09.07
IPC分类号B08B9/087
摘要
本实用新型涉及污水处理技术领域，且公开了一种包装材料生产污水的处理设备，包括污水处理罐，所述污水处理罐的内壁上固定连接有电机支架，所述电机支架的顶部设置有电机，所述电机的输出端固定连接有转动轴，所述转动轴的左端固定连接有转动杆，所述转动杆的左侧设置有连接杆，所述连接杆的表面开设有通槽，所述转动杆的表面与通槽的内壁滑动连接，所述连接杆的左侧固定连接有滑动杆。该包装材料生产污水的处理设备，当清扫刷需要更换时，传统的固定连接的方式往往使得清扫刷的更换费时费力，使得更换工作效率不高，通过卡接装置对清扫刷进行快速高效的更换，进而提高清扫刷更换的效率，进而节省工作时间。
权利要求书
1.一种包装材料生产污水的处理设备，包括污水处理罐(1)，其特征在于：所述污水处理罐(1)的内壁上固定连接有电机支架(5)，所述电机支架(5)的顶部设置有电机(6)，所述电机(6)的输出端固定连接有转动轴(7)，所述转动轴(7)的左端固定连接有转动杆(8)，所述转动杆(8)的左侧设置有连接杆(9)，所述连接杆(9)的表面开设有通槽(13)，所述转动杆(8)的表面与通槽(13)的内壁滑动连接，所述连接杆(9)的左侧固定连接有滑动杆(10)，所述滑动杆(10)的底端固定连接有清扫刷(11)，所述滑动杆(10)的左侧卡接有卡接块(14),所述卡接块(14)的右侧表面与固定杆(12)的表面滑动连接，所述卡接块(14)与滑动杆(10)组成一个矩形的块，所述卡接块(14)的内部设置有卡接装置。
2.根据权利要求1所述的一种包装材料生产污水的处理设备，其特征在于：所述清扫刷(11)的形状为圆弧形，所述滑动杆(10)的前侧表面滑动连接有固定杆(12)，所述固定杆(12)的后端贯穿滑动杆(10)的前侧并延伸至滑动杆(10)的后侧，所述固定杆(12)的前后端与污水处理罐(1)的内壁固定连接。
3.根据权利要求1所述的一种包装材料生产污水的处理设备，其特征在于：所述卡接装置包括连接轴(15),所述连接轴(15)的右端与卡接块(14)的内部转动连接，所述连接轴(15)的右端固定连接有齿轮(17),所述齿轮(17)的后侧表面啮合连接有第一齿条(18),所述齿轮(17)的前侧表面啮合连接有第二齿条(19)，所述卡接块(14)的顶部开设有滑动槽(16)。
4.根据权利要求3所述的一种包装材料生产污水的处理设备，其特征在于：所述齿轮(17)的右端贯穿卡接块(14)的左侧表面并延伸至卡接块(14)的内部，所述第一齿条(18)的表面与滑动槽(16)的内壁滑动连接，所述第二齿条(19)的表面与滑动槽(16)的内壁滑动连接。

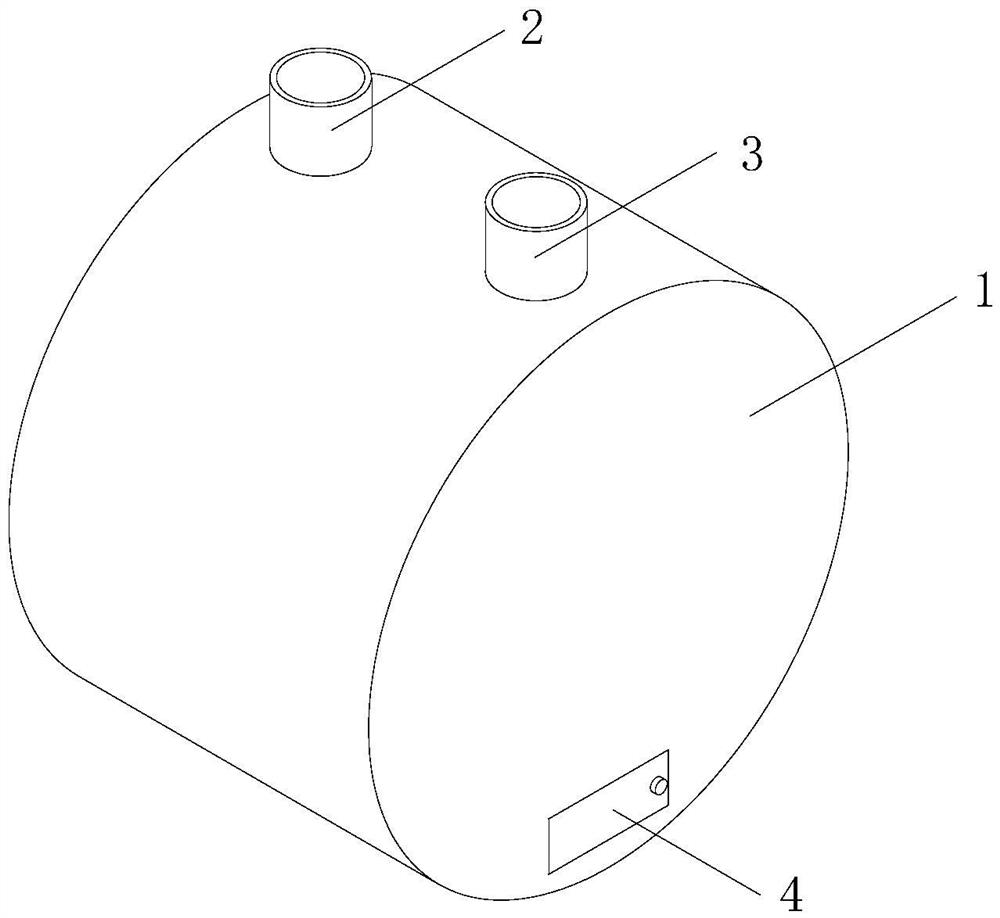

5.根据权利要求1所述的一种包装材料生产污水的处理设备，其特征在于：所述污水处理罐(1)的顶部开设有进水口(2)，所述污水处理罐(1)的顶部开设有出水口(3)，所述污水处理罐(1)的前侧设置有污物仓门(4)。
说明书
一种包装材料生产污水的处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种包装材料生产污水的处理设备。
背景技术
包装材料是指用于制造包装容器、包装装潢、包装印刷、包装运输等满足产品包装要求所使用的材料，它即包括金属、塑料、玻璃、陶瓷、纸、竹本、野生蘑类、天然纤维、化学纤维、复合材料等主要包装材料，又包括捆扎带、装潢、印刷材料等辅助材料。
目前现有污水处理在对污水中有机污染物的处理方式有两种，一种为物化处理，另一种为生化处理；在生化处理工艺中又分为好氧处理、厌氧处理、厌氧和好氧结合处理，在包装材料生产过程中会产生大量的污水，该种污水中含有种类繁多的有机物，生化性能极低，并且含盐量高。
当包装材料生产污水在污水处理罐内部进行净化完毕后，污水处理罐的内壁不可避免的会附着胶状的沉淀物，由于重力的原因，大多数沉淀往往附着在污水处理罐的内壁的下半部分，人工清理费时费力，效率低下。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种包装材料生产污水的处理设备，具备提高了清扫沉淀的效率，同时降低了工人打扫的劳动强度，提高了工人的工作效率，有利于降低企业的生产成本，进而提高企业的生产利润等优点，解决了当包装材料生产污水在污水处理罐内部进行净化完毕后，污水处理罐的内壁不可避免的会附着胶状的沉淀物，由于重力的原因，大多数沉淀往往附着在污水处理罐的内壁的下半部分，人工清理费时费力，效率低下的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种包装材料生产污水的处理设备，包括污水处理罐，所述污水处理罐的内壁上固定连接有电机支架，所述电机支架的顶部设置有电机，所述电机的输出端固定连接有转动轴，所述转动轴的左端固定连接有转动杆，所述转动杆的左侧设置有连接杆，所述连接杆的表面开设有通槽，所述转动杆的表面与通槽的内壁滑动连接，所述连接杆的左侧固定连接有滑动杆，所述滑动杆的底端固定连接有清扫刷，所述滑动杆的左侧卡接有卡接块,所述卡接块的右侧表面与固定杆的表面滑动连接，所述卡接块与滑动杆组成一个矩形的块，所述卡接块的内部设置有卡接装置。
优选的，所述清扫刷的形状为圆弧形，所述滑动杆的前侧表面滑动连接有固定杆，所述固定杆的后端贯穿滑动杆的前侧并延伸至滑动杆的后侧，所述固定杆的前后端与污水处理罐的内壁固定连接。
优选的，所述卡接装置包括连接轴,所述连接轴的右端与卡接块的内部转动连接，所述连接轴的右端固定连接有齿轮,所述齿轮的后侧表面啮合连接有第一齿条,所述齿轮的前侧表面啮合连接有第二齿条，所述卡接块的顶部开设有滑动槽。
优选的，所述齿轮的右端贯穿卡接块的左侧表面并延伸至卡接块的内部，所述第一齿条的表面与滑动槽的内壁滑动连接，所述第二齿条的表面与滑动槽的内壁滑动连接。
优选的，所述污水处理罐的顶部开设有进水口，所述污水处理罐的顶部开设有出水口，所述污水处理罐的前侧设置有污物仓门。
(三)有益效果
与现有技术相比，本实用新型提供了一种包装材料生产污水的处理设备，具备以下有益效果：
1、该包装材料生产污水的处理设备，通过电机转动，电机的输出端带动转动轴进行转动，通过转动轴转动带动转动杆在污水处理罐的内部进行转动，进而转动杆的表面在通槽的内壁进行滑动，通过转动杆在通槽的内部进行圆周运动，进而推动连接杆进行前后移动，当连接杆进行前后移动时，带动滑动杆在固定杆的表面进行前后滑动，当滑动杆进行前后移动时，带动清扫刷在污水处理罐的内壁上进行前后移动，进而通过清扫刷的前后移动对污水处理罐的内壁进行清扫，提高了清扫沉淀的效率，同时降低了工人打扫的劳动强度，提高了工人的工作效率，有利于降低企业的生产成本，进而提高企业的生产利润。
2、该包装材料生产污水的处理设备，通过滑动卡接块至滑动杆的内部，使得卡接块与滑动杆对固定杆进行卡接，通过顺时针转动连接轴，带动齿轮进行转动，进而使得齿轮的表面与第一齿条的前侧表面啮合连接，带动第一齿条在滑动槽的内部向上滑动，第一齿条向上滑动至滑动杆的内部，同时齿轮的表面与第二齿条的后侧表面啮合连接，进而使得第二齿条在滑动槽的内部向下滑动，第二齿条向下滑动至滑动杆的内部，使得卡接块卡接在滑动杆的内部，进而对固定杆进行卡接，当清扫刷需要更换时，传统的固定连接的方式往往使得清扫刷的更换费时费力，使得更换工作效率不高，通过卡接装置对清扫刷进行快速高效的更换，进而提高清扫刷更换的效率，进而节省工作时间。
（发明人：高春芳）
