申请日2020.11.04
公开（公告）日2021.08.24
IPC分类号C02F9/10
摘要
本实用新型公开了一体化智能无动力农村生活污水处理设备，具体涉及污水处理设备领域，包括污水箱，所述污水箱内腔设置有过滤机构，所述污水箱一侧设置有净水处理机构；所述过滤机构包括过滤板，所述过滤板内腔设置有过滤网，所述过滤网底部设置有过滤碳，所述过滤碳底部设置有过滤棉球。本实用新型通过设置净水处理机构，启动第一加热器和第二加热器，第一加热器和第二加热器，带动加热棒上的加热丝和第二加热棒上的连接丝，对净化的水进行高温除菌，接着通过除臭块内部的除臭剂对水进行除臭，进而启动出水泵，出水泵带动出水管抽水，进而抽取的水通过固定管进行排放，有效的提高了净化处理效果。
权利要求书

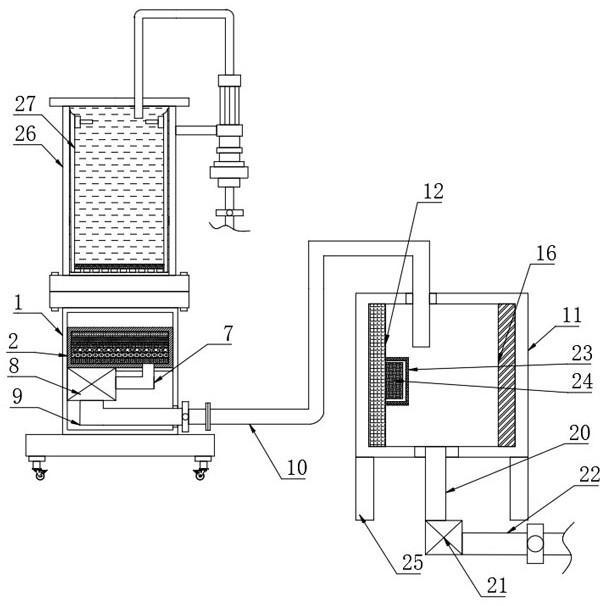

1.一体化智能无动力农村生活污水处理设备，包括污水箱（1），其特征在于：所述污水箱（1）内腔设置有过滤机构，所述污水箱（1）一侧设置有净水处理机构；
所述过滤机构包括过滤板（2），所述过滤板（2）内腔设置有过滤网（3），所述过滤网（3）底部设置有过滤碳（4），所述过滤碳（4）底部设置有过滤棉球（5），所述过滤棉球（5）底部设置有过滤沙（6），所述过滤板（2）底部设置有抽水管（7），所述抽水管（7）一端设置有抽水泵（8），所述抽水泵（8）输出端设置有连接管（9），所述连接管（9）一端贯穿污水箱（1）并连接至污水箱（1）外部一侧，所述连接管（9）上设置有开关阀，所述连接管（9）一端设置有移动管（10）；
所述净水处理机构包括净水箱（11），所述净水箱（11）内腔设置有第一加热板（12），所述加热板内腔设置有第一加热器（13），所述第一加热器（13）一侧设置有第一加热棒（14），所述第一加热棒（14）上设置有加热丝（15），所述净水箱（11）设置有第二加热板（16），所述第二加热板（16）内腔设置有第二加热器（17），所述第二加热器（17）一侧设置有第二加热棒（18），所述第二加热棒（18）上设置有连接丝（19），所述净水箱（11）内腔底部开设有出水孔，所述出水孔内部设置有出水管（20），所述出水管（20）一端设置有出水泵（21），所述出水泵（21）输出端设置有固定管（22），所述固定管（22）上设置有固定阀。
2.根据权利要求1所述的一体化智能无动力农村生活污水处理设备，其特征在于：所述第一加热板（12）一侧设置有除臭块（23），所述除臭块（23）内腔设置有除臭剂（24），所述净水箱（11）底部设置有支撑腿（25），所述移动管（10）一端贯穿净水箱（11）并连接至净水箱（11）内腔一侧。
3.根据权利要求1所述的一体化智能无动力农村生活污水处理设备，其特征在于：所述污水箱（1）顶部设置有进水箱（26），所述进水箱（26）内腔设置有过滤桶（27），所述过滤桶（27）内腔底部设置有过滤底板（28），所述过滤底板（28）上开设有多个过滤孔。
4.根据权利要求3所述的一体化智能无动力农村生活污水处理设备，其特征在于：所述过滤桶（27）内壁设置有两个把手，所述进水箱（26）顶部开设有进水槽，所述进水箱（26）一侧设置有连接板，所述连接板一端设置有进水泵。
5.根据权利要求4所述的一体化智能无动力农村生活污水处理设备，其特征在于：所述进水泵输出端设置有活动管，所述活动管上设置有活动阀，所述进水泵输入端设置有安装管，所述安装管一端贯穿净水箱（11）并连接至净水箱（11）内腔一侧。
6.根据权利要求3所述的一体化智能无动力农村生活污水处理设备，其特征在于：所述污水箱（1）底部设置有支撑座，所述进水箱（26）和污水箱（1）的连接处设置有密封螺栓。
说明书
一体化智能无动力农村生活污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，更具体地说，本实用新型涉及一体化智能无动力农村生活污水处理设备。
背景技术
在发展农村经济或小城镇经济的同时，带来了环境污染问题，治理污染保护环境，是可续发展的又一大重大举措，我国新农村和小城镇建设，涉及到的环保问题，主要有农村污水污染和农村垃圾污染两个方面，在农村污水污染方面，主要是生活污水污染、畜牧养殖污水污染、农药化肥污染、也有一些工业污染和其他污染，这些污染物与生活污水混合外排，所以农村污水实际上是上述污水的总称；
在实际的使用过程中，现有的农村污水处理设备仍然存在净化效果不佳，导致净化后的水无法使用，降低了使用的效果。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型通过设置净水处理机构，出水泵带动出水管抽水，进而抽取的水通过固定管进行排放，有效的提高了净化处理效果，以解决上述背景技术中农村污水处理设备净化效果不佳的问题。
为实现上述目的，本实用新型提供如下技术方案：一体化智能无动力农村生活污水处理设备，包括污水箱，所述污水箱内腔设置有过滤机构，所述污水箱一侧设置有净水处理机构；
所述过滤机构包括过滤板，所述过滤板内腔设置有过滤网，所述过滤网底部设置有过滤碳，所述过滤碳底部设置有过滤棉球，所述过滤棉球底部设置有过滤沙，所述过滤板底部设置有抽水管，所述抽水管一端设置有抽水泵，所述抽水泵输出端设置有连接管，所述连接管一端贯穿污水箱并连接至污水箱外部一侧，所述连接管上设置有开关阀，所述连接管一端设置有移动管；
所述净水处理机构包括净水箱，所述净水箱内腔设置有第一加热板，所述加热板内腔设置有第一加热器，所述第一加热器一侧设置有第一加热棒，所述第一加热棒上设置有加热丝，所述净水箱内腔设置有第二加热板，所述第二加热板内腔设置有第二加热器，所述第二加热器一侧设置有第二加热棒，所述第二加热棒上设置有连接丝，所述净水箱内腔底部开设有出水孔，所述出水孔内部设置有出水管，所述出水管一端设置有出水泵，所述出水泵输出端设置有固定管，所述固定管上设置有固定阀。
在一个优选地实施方式中，所述第一加热板一侧设置有除臭块，所述除臭块内腔设置有除臭剂，所述净水箱底部设置有支撑腿，所述移动管一端贯穿净水箱并连接至净水箱内腔一侧。
在一个优选地实施方式中，所述污水箱顶部设置有进水箱，所述进水箱内腔设置有过滤桶，所述过滤桶内腔底部设置有过滤底板，所述过滤底板上开设有多个过滤孔。
在一个优选地实施方式中，所述过滤桶内壁设置有两个把手，所述进水箱顶部开设有进水槽，所述进水箱一侧设置有连接板，所述连接板一端设置有进水泵。
在一个优选地实施方式中，所述进水泵输出端设置有活动管，所述活动管上设置有活动阀，所述进水泵输入端设置有安装管，所述安装管一端贯穿净水箱并连接至净水箱内腔一侧。
在一个优选地实施方式中，所述污水箱底部设置有支撑座，所述进水箱和污水箱的连接处设置有密封螺栓。
本实用新型的技术效果和优点：
1、通过设置净水处理机构，当启动抽水泵，然后抽水泵对净化的水通过抽水管进行抽取，跟着水进入连接管，然后净化后的水通过连接管进入净水箱，然后启动第一加热器和第二加热器，第一加热器和第二加热器，带动加热棒上的加热丝和第二加热棒上的连接丝，对净化的水进行高温除菌，接着通过除臭块内部的除臭剂对水进行除臭，进而启动出水泵，出水泵带动出水管抽水，进而抽取的水通过固定管进行排放，有效的提高了净化处理效果；
2、通过设置过滤机构，当污水过滤后需要对过滤的杂质进行处理，进而手动通过把手将过滤桶进行抽出，进而对杂质进行处理，为了加强对进水箱的清洗或者维修，因进水箱和污水箱的连接处是通过密封螺栓进行连接的，进而通过扭动密封螺栓，进而对进水箱和污水箱拆卸清洗和维修，有效的提高了拆卸维修的效果；
（发明人：王小利;武林香;张良;王迎辉;）
