申请日2020.11.13
公开（公告）日2021.08.24
IPC分类号C02F9/04; C02F101/16; C02F101/10
摘要
本实用新型公开了一种UCT污水处理装置，包括底板、过滤箱和处理箱，所述底板的顶部表面一侧设有过滤箱，且过滤箱的一侧设有处理箱，所述过滤箱的内壁两侧上方均设有固定块。有益效果：本实用新型通过第一过滤网、弹簧、固定块的配合使用，能够有效对过滤箱中的污水进行过滤，便于过滤掉污水中较大的杂质，防止污水中较大的杂质对后续处理造成影响，在通过第一过滤网下方的第二过滤网对污水进行再次过滤，能够有效对污水中的杂质进行再次过滤，便于减少污水中的杂质，其中通过第一过滤网和第二过滤网的双重过滤，能够有效对污水中的杂质进行过滤，避免污水中较大的杂质对后续处理造成影响，便于提高对污水的处理效果。
权利要求书

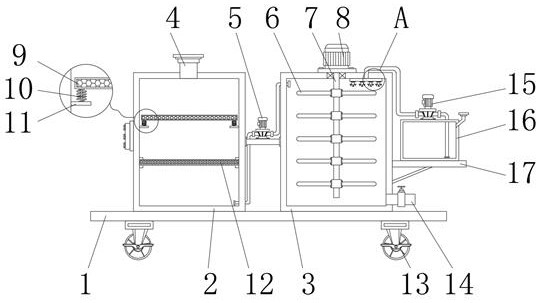

1.一种UCT污水处理装置，包括底板(1)、过滤箱(2)和处理箱(3)，其特征在于，所述底板(1)的顶部表面一侧设有过滤箱(2)，且过滤箱(2)的一侧设有处理箱(3)，所述过滤箱(2)的内壁两侧上方均设有固定块(11)，且固定块(11)的顶部表面设有弹簧(10)，所述弹簧(10)的顶端设有第一过滤网(9)，所述过滤箱(2)的内部位于固定块(11)的下方设有第二过滤网(12)，所述过滤箱(2)和处理箱(3)之间设有固定座，且固定座的顶部表面安装有第一水泵(5)，所述第一水泵(5)通过第一抽水管与过滤箱(2)连接，所述第一水泵(5)通过第一输水管与处理箱(3)连接，所述处理箱(3)的顶部表面中间位置处安装有电机(8)，且电机(8)的输出端固定连接有搅拌轴(7)，所述搅拌轴(7)上设有搅拌杆(6)。
2.根据权利要求1所述的一种UCT污水处理装置，其特征在于，所述处理箱(3)的顶端下表面一侧设有分水管(18)，且分水管(18)上设有喷头(19)，所述处理箱(3)的一侧表面设有置物板(17)，且置物板(17)的顶部表面设有药剂箱(16)，所述药剂箱(16)的顶部表面安装有第二水泵(15)，且第二水泵(15)通过第二抽水管与药剂箱(16)连接，所述第二水泵(15)通过第二输水管与分水管(18)连接。
3.根据权利要求1所述的一种UCT污水处理装置，其特征在于，所述过滤箱(2)的顶部表面中间位置处设有进水口(4)。
4.根据权利要求1所述的一种UCT污水处理装置，其特征在于，所述第一过滤网(9)的孔径大于第二过滤网(12)的孔径。
5.根据权利要求1所述的一种UCT污水处理装置，其特征在于，所述处理箱(3)的一侧表面下方设有排水管(14)，且排水管(14)上设有控制阀。
6.根据权利要求1所述的一种UCT污水处理装置，其特征在于，滚轮(13)共设有多个，且多个滚轮(13)均匀分布在底板(1)的底部表面四个拐角处。
7.根据权利要求1所述的一种UCT污水处理装置，其特征在于，所述过滤箱(2)的一侧表面设有控制按钮，且控制按钮通过导线与外部电源电性连接。
8.根据权利要求2所述的一种UCT污水处理装置，其特征在于，所述置物板(17) 的底部表面设有支撑杆，且支撑杆的一端焊接在处理箱(3)的一侧表面上。
说明书
一种UCT污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种UCT污水处理装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。 UCT污水处理装置主要是通过UCT工艺对污水进行脱氮除磷处理，一般由多种污水处理装置和设施组成。
现有的UCT污水处理装置在使用时存在一定的局限性，如在对污水处理的过程中，存在污水处理效果不理想的问题，未能够有效对污水中一些较大的杂质进行过滤，容易影响污水处理效果，且在对污水进行深度处理时，未能够有效使药剂与污水进行均匀混合反应，降低了污水处理质量。
实用新型内容
（一）解决的技术问题
针对现有技术的不足，本实用新型提供了一种UCT污水处理装置，具备能够有效对污水中的杂质进行过滤，防止污水中的较大杂质对后续处理造成影响，且能够有效使药剂与污水进行均匀混合，便于提高污水处理质量的优点，进而解决上述背景技术中的问题。
（二）技术方案
为了实现上述目的，本实用新型采用了如下技术方案：一种UCT污水处理装置，包括底板、过滤箱和处理箱，所述底板的顶部表面一侧设有过滤箱，且过滤箱的一侧设有处理箱，所述过滤箱的内壁两侧上方均设有固定块，且固定块的顶部表面设有弹簧，所述弹簧的顶端设有第一过滤网，所述过滤箱的内部位于固定块的下方设有第二过滤网，所述过滤箱和处理箱之间设有固定座，且固定座的顶部表面安装有第一水泵，所述第一水泵通过第一抽水管与过滤箱连接，所述第一水泵通过第一输水管与处理箱连接，所述处理箱的顶部表面中间位置处安装有电机，且电机的输出端固定连接有搅拌轴，所述搅拌轴上设有搅拌杆。
优选的，所述处理箱的顶端下表面一侧设有分水管，且分水管上设有喷头，所述处理箱的一侧表面设有置物板，且置物板的顶部表面设有药剂箱，所述药剂箱的顶部表面安装有第二水泵，且第二水泵通过第二抽水管与药剂箱连接，所述第二水泵通过第二输水管与分水管连接。
优选的，所述过滤箱的顶部表面中间位置处设有进水口。
优选的，所述第一过滤网的孔径大于第二过滤网的孔径。
优选的，所述处理箱的一侧表面下方设有排水管，且排水管上设有控制阀。
优选的，所述滚轮共设有多个，且多个滚轮均匀分布在底板的底部表面四个拐角处。
优选的，所述过滤箱的一侧表面设有控制按钮，且控制按钮通过导线与外部电源电性连接。
优选的，所述置物板的底部表面设有支撑杆，且支撑杆的一端焊接在处理箱的一侧表面上。
（三）有益效果
与现有技术相比，本实用新型提供了一种UCT污水处理装置，具备以下有益效果：
（1）、本实用新型中，通过第一过滤网、弹簧、固定块的配合使用，能够有效对过滤箱中的污水进行过滤，便于过滤掉污水中较大的杂质，防止污水中较大的杂质对后续处理造成影响，通过第一过滤网过滤完成后，在通过第一过滤网下方的第二过滤网对污水进行再次过滤，能够有效对污水中的杂质进行再次过滤，便于减少污水中的杂质，其中通过第一过滤网和第二过滤网的双重过滤，能够有效对污水中的杂质进行过滤，避免污水中较大的杂质对后续处理造成影响，便于提高对污水的处理效果。
（2）、本实用新型中，通过过滤箱对污水过滤完成后，打开第一水泵，第一水泵通过第一抽水管把过滤箱中的过滤完成后的污水通过第一输水管输送到处理箱中，在通过电机带动搅拌轴进行转动，使得搅拌轴上的搅拌杆随着搅拌轴进行同步转动，能够有效对处理箱中的污水进行均匀搅拌，在对处理箱中的污水进行搅拌的同时，打开第二水泵，第二水泵通过第二抽水管把药剂箱中的药剂通过第二输水管输送给分水管，在通过分水管上的喷头喷出，能够均匀使药剂喷洒在污水中，在通过搅拌杆对其进行均匀混合，使污水能够与药剂进行充分反应，便于对污水进行脱氮除磷，有利于提高对污水的处理质量。
（发明人：刘银亚;苗超辉）
