申请日2020.11.16
公开（公告）日2021.08.10
IPC分类号C02F9/02
摘要
本实用新型涉及生物炭污水处理技术领域，且公开了一种高效式生物炭污水处理装置，包括第一沉淀箱，所述第一沉淀箱的顶部固定安装有污水进口，所述第一沉淀箱的内部固定安装有位于污水进口下方的滤板，所述第一沉淀箱的右侧连通有第一水泵，所述第一沉淀箱的右侧固定安装有与第一水泵固定连接的净化箱，所述净化箱的左侧固定安装有机箱。该高效式生物炭污水处理装置，通过电机工作使输出轴旋转带动转动浆转动，污水经由转动浆的转动，透过转动浆上的通孔形成漩涡，污水呈漩涡向两侧的吸附板扩散，经过吸附板的进一步吸附净化，通过鼓风机工作，经进风口抽风向净化箱鼓风，通过喷嘴鼓出气泡将细微颗粒吸附。
权利要求书

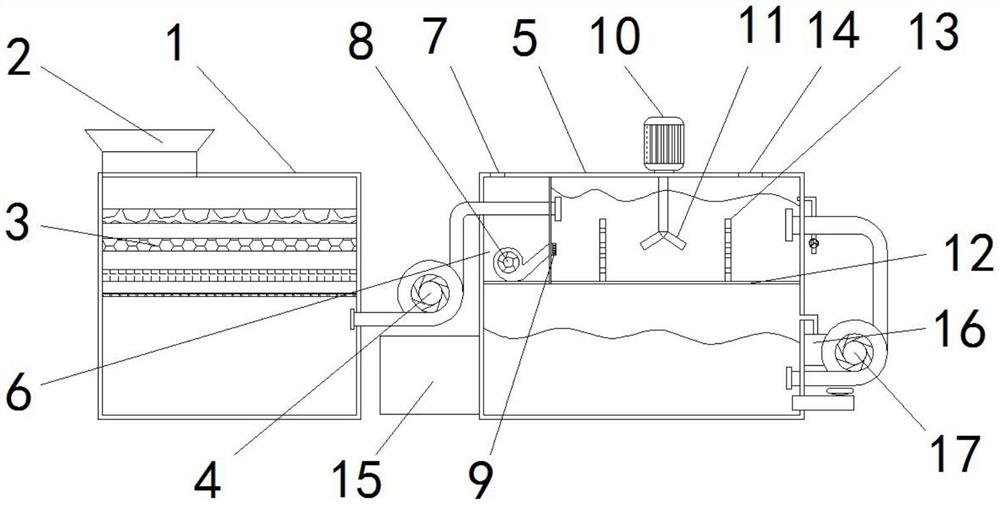

1.一种高效式生物炭污水处理装置，包括第一沉淀箱(1)，其特征在于：所述第一沉淀箱(1)的顶部固定安装有污水进口(2)，所述第一沉淀箱(1)的内部固定安装有位于污水进口(2)下方的滤板(3)，所述第一沉淀箱(1)的右侧连通有第一水泵(4)，所述第一沉淀箱(1)的右侧固定安装有与第一水泵(4)固定连接的净化箱(5)，所述净化箱(5)的左侧固定安装有机箱(6)，所述机箱(6)的顶部开设有进风口(7)，所述机箱(6)的内底部固定安装有鼓风机(8)，所述鼓风机(8)的出风口处固定安装有喷嘴(9)，所述净化箱(5)的顶部固定安装有电机(10)，所述电机(10)的输出轴底端固定安装有贯穿净化箱(5)并延伸至净化箱(5)内部的转动浆(11)，所述净化箱(5)的内部固定安装有渗透板(12)，所述渗透板(12)的顶部固定安装有吸附板(13)，所述净化箱(5)的顶部开设有通风孔(14)，所述净化箱(5)的左侧固定安装有PLC电控柜(15)，所述净化箱(5)的右侧固定安装有水质检测仪表(16)，所述净化箱(5)的右侧底部连通有输出管贯穿净化箱(5)且位于渗透板(12)上方的第二水泵(17)。
2.根据权利要求1所述的一种高效式生物炭污水处理装置，其特征在于：所述滤板(3)由数量不少于四层的过滤层组成且位于第一沉淀箱(1)内部的上半部分。
3.根据权利要求1所述的一种高效式生物炭污水处理装置，其特征在于：所述第一水泵(4)的出水管贯穿机箱(6)并延伸至净化箱(5)内位于鼓风机出风口上方。
4.根据权利要求1所述的一种高效式生物炭污水处理装置，其特征在于：所述机箱(6)内固定安装有电源，第一水泵(4)、鼓风机(8)和电机(10)均与电源电连接。
5.根据权利要求1所述的一种高效式生物炭污水处理装置，其特征在于：所述转动浆(11)和吸附板(13)上均开设有数量不少于五个的通孔，且通孔等距离排列。
6.根据权利要求1所述的一种高效式生物炭污水处理装置，其特征在于：所述渗透板(12)为生物炭滤板，且渗透板(12)左端与右端均与净化箱(5)内壁紧密贴合。
7.根据权利要求1所述的一种高效式生物炭污水处理装置，其特征在于：所述第二水泵(17)和水质检测仪表(16)均与PLC电控柜(15)电连接。
说明书
一种高效式生物炭污水处理装置
技术领域
本实用新型涉及生物炭污水处理技术领域，具体为一种高效式生物炭污水处理装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有的污水处理设备通常对污水进行过滤处理，处理后的污水中往往难以吸收及其细小的微生物，且循环处理不够方便，现提出一种高效式生物炭污水处理装置来解决上述提出的问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种高效式生物炭污水处理装置，具备高效、干净、循环处理污水等优点，解决了污水中细小微生物难以吸附的问题。
(二)技术方案
为实现上述高效、干净、循环处理污水的目的，本实用新型提供如下技术方案：一种高效式生物炭污水处理装置，包括第一沉淀箱，所述第一沉淀箱的顶部固定安装有污水进口，所述第一沉淀箱的内部固定安装有位于污水进口下方的滤板，所述第一沉淀箱的右侧连通有第一水泵，所述第一沉淀箱的右侧固定安装有与第一水泵固定连接的净化箱，所述净化箱的左侧固定安装有机箱，所述机箱的顶部开设有进风口，所述机箱的内底部固定安装有鼓风机，所述鼓风机的出风口处固定安装有喷嘴，所述净化箱的顶部固定安装有电机，所述电机的输出轴底端固定安装有贯穿净化箱并延伸至净化箱内部的转动浆，所述净化箱的内部固定安装有渗透板，所述渗透板的顶部固定安装有吸附板，所述净化箱的顶部开设有通风孔，所述净化箱的左侧固定安装有PLC电控柜，所述净化箱的右侧底部连通有输出管贯穿净化箱且位于渗透板上方的第二水泵。
优选的，所述滤板由数量不少于四层的过滤层组成且位于第一沉淀箱内部的上半部分。
优选的，所述第一水泵的出水管贯穿机箱并延伸至净化箱内位于鼓风机出风口上方。
优选的，所述机箱内固定安装有电源，第一水泵、鼓风机和电机均与电源电连接。
优选的，所述转动浆和吸附板上均开设有数量不少于五个的通孔，且通孔等距离排列。
优选的，所述渗透板为生物炭滤板，且渗透板左端与右端均与净化箱内壁紧密贴合。
优选的，所述第二水泵和水质检测仪表均与PLC电控柜电连接。
(三)有益效果
与现有技术相比，本实用新型提供了一种高效式生物炭污水处理装置，具备以下有益效果：
该高效式生物炭污水处理装置，通过电机工作使输出轴旋转带动转动浆转动，污水经由转动浆的转动，透过转动浆上的通孔形成漩涡，污水呈漩涡向两侧的吸附板扩散，经过吸附板的进一步吸附净化，通过鼓风机工作，经进风口抽风向净化箱鼓风，通过喷嘴鼓出气泡将细微颗粒吸附，从通风孔出气，污水经由渗透板渗透至净化箱底部，通过水质检测仪表检测水质杂物含量，如果不达标则通过PLC电控箱驱动第二水泵工作，将污水抽至净化箱上层循环净化，通过上述结构能够更干净迅速的处理污水，从而提高了工作效率。
（发明人：吴方;杜煊;卢英兰）
