申请日2020.09.09
公开（公告）日2021.07.09
IPC分类号C02F1/40; C02F1/00; B01D53/78
摘要
本实用新型涉及污水处理技术领域，且公开了一种医疗污水处理垃圾淸捞脱水一体化装置，包括臭气收集与治理装置、格栅渠，格栅渠的内侧底部固定连接有机械格栅。本实用新型解决了目前医疗污水处理中，垃圾清捞一般采用两个方式，人工格栅：采用格栅拦截，人工定期清理，该种方式能够产生气味二次污染、操作强度大，清理不彻底。机械格栅：采用机械格栅污水中清捞垃圾，垃圾含水率高，运输不方便，产生臭气等二次污染。传统清捞垃圾因含水率高，其中粪便等软性物质吸水量大，造成垃圾量大，根据医疗机构污染物设计规范的规定，医疗污水中的垃圾、污泥均作为危险废物，因此，清捞脱水一体化装置解决了未脱水垃圾处置费用高，臭气二次污染严重的问题。
权利要求书

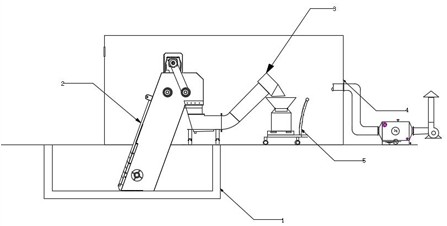

1.一种医疗污水处理垃圾淸捞脱水一体化装置，包括格栅渠（1），其特征在于：所述格栅渠（1）的内侧底部固定连接有机械格栅（2），机械格栅（2）的出料口活动连接有螺旋压榨机（3），螺旋压榨机（3）的出料口活动连接有垃圾车（5），机械格栅（2）、螺旋压榨机（3）和垃圾车（5）的外部均活动连接有臭氧收集罩（4）和臭气收集与治理装置。
2.根据权利要求1所述的一种医疗污水处理垃圾淸捞脱水一体化装置，其特征在于：所述机械格栅（2）包括机体（201）、耙齿链（202）、齿链辊（203）、驱动轴（204）、驱动带（205）和电机减速器（206），机体（201）的侧壁内部与驱动轴（204）的外壁活动连接，驱动轴（204）的外壁与齿链辊（203）的轴心固定连接，齿链辊（203）的外壁与耙齿链（202）的内壁啮合，机体（201）的顶部与电机减速器（206）的底座固定连接，电机减速器（206）的输出轴和驱动轴（204）的外壁均与驱动带（205）的内壁活动连接。
3.根据权利要求2所述的一种医疗污水处理垃圾淸捞脱水一体化装置，其特征在于：所述机体（201）的底座与格栅渠（1）的内侧底部固定连接。
4.根据权利要求1所述的一种医疗污水处理垃圾淸捞脱水一体化装置，其特征在于：所述螺旋压榨机（3）包括减速机（301）、进料斗（302）、压榨叶片（303）、电磁阀（304）、压榨螺杆（305）、排料管（306）、筛网（307）、排水槽（308）和垃圾暂存箱（309），垃圾暂存箱（309）的进料口与进料斗（302）的出口固定连接，垃圾暂存箱（309）的左侧侧壁内部与减速机（301）的外壁固定连接，减速机（301）的输出轴与压榨螺杆（305）的左侧面固定连接，压榨螺杆（305）的外壁与压榨叶片（303）的轴心固定连接，垃圾暂存箱（309）的出水口与排水槽（308）的进水口固定连接，排水槽（308）的槽口与筛网（307）的外壁固定连接，垃圾暂存箱（309）的出料口与排料管（306）的进口固定连接，垃圾暂存箱（309）的进水口与电磁阀（304）的出口固定连接。
5.根据权利要求4所述的一种医疗污水处理垃圾淸捞脱水一体化装置，其特征在于：所述进料斗（302）的进料口位于机体（201）的出料口正下方，排料管（306）的出料口位于垃圾车（5）的进料口正上方。
6.根据权利要求1所述的一种医疗污水处理垃圾淸捞脱水一体化装置，其特征在于：所述垃圾车（5）位于垃圾暂存箱（309）的右侧，垃圾暂存箱（309）位于机体（201）的右侧。
说明书
一种医疗污水处理垃圾淸捞脱水一体化装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种医疗污水处理垃圾淸捞脱水一体化装置。
背景技术
医疗污水中含有各种小尺寸的医疗废弃物，如医疗软手套、针头、纱布等。垃圾种类多，数量要比生活污水多几倍，同时医疗污水的垃圾淸捞及脱水一直是处理工艺中的难点。目前，医疗污水处理中，垃圾清捞一般采用两个方式，1、人工格栅：采用格栅拦截，人工定期清理，该种方式能够产生气味二次污染、操作强度大，清理不彻底。2、机械格栅：采用机械格栅污水中清捞垃圾，垃圾含水率高，运输不方便，产生臭气、废弃物等二次污染。3、传统清捞垃圾因含水率高，其中粪便等软性物质吸水量大，造成垃圾量大，根据医疗机构污染物设计规范，医疗污水中的垃圾、污泥均作为危险废物，因此，垃圾含水率高，造成处置费用高，其间臭气浓度高、污染环境和超标。
实用新型内容
本实用新型的目的在于提供了一种医疗污水处理垃圾淸捞脱水一体化装置，达到医疗污水处理中，多功能垃圾清捞装置能够同时实现垃圾清捞、压榨脱水及收集臭气与治理，对清捞垃圾必须进行实时脱水，以减少量，减少跑冒滴漏可能引起的传播，同时对清捞装置中产生的臭气进行同步收集，通过洗涤、净化臭气污染，解决气溶胶可能传播途径。三者有机结合一体，通过定时缓时运转程序，实现一体化自动控制的目的。
为实现上述目的，本实用新型提供如下技术方案：一种医疗污水处理垃圾淸捞脱水一体化装置，包括格栅渠，格栅渠的内侧底部固定连接有机械格栅，机械格栅的出料口活动连接有螺旋压榨机，螺旋压榨机的出料口活动连接有垃圾车，机械格栅、螺旋压榨机和垃圾车的外部均活动连接有臭氧收集罩。
优选的，所述机械格栅包括机体、耙齿链、齿链辊、驱动轴、驱动带和电机减速器，机体的侧壁内部与驱动轴的外壁活动连接，驱动轴的外壁与齿链辊的轴心固定连接，齿链辊的外壁与耙齿链的内壁啮合，机体的顶部与电机减速器的底座固定连接，电机减速器的输出轴和驱动轴的外壁均与驱动带的内壁活动连接。
优选的，所述机体的底座与格栅渠的内侧底部固定连接。
优选的，所述螺旋压榨机包括减速机、进料斗、压榨叶片、电磁阀、压榨螺杆、排料管、筛网、排水槽和垃圾暂存箱，垃圾暂存箱的进料口与进料斗的出口固定连接，垃圾暂存箱的左侧侧壁内部与减速机的外壁固定连接，减速机的输出轴与压榨螺杆的左侧面固定连接，压榨螺杆的外壁与压榨叶片的轴心固定连接，垃圾暂存箱的出水口与排水槽的进水口固定连接，排水槽的槽口与筛网的外壁固定连接，垃圾暂存箱的出料口与排料管的进口固定连接，垃圾暂存箱的进水口与电磁阀的出口固定连接。
优选的，所述进料斗的进料口位于机体的出料口正下方，排料管的出料口位于垃圾车的进料口正上方。
优选的，所述垃圾车位于垃圾暂存箱的右侧，垃圾暂存箱位于机体的右侧。
本实用新型提供了一种医疗污水处理垃圾淸捞脱水一体化装置。具备以下有益效果：
（1）、本实用新型通过机体、耙齿链、齿链辊、驱动轴、驱动带、电机减速器和臭氧收集罩的设置，实现污水中垃圾自动淸捞，同时对清捞装置中产生的臭气进行同步收集与净化，通过洗涤、净化臭气污染，从而减轻操作难度，系统处理更加彻底化。
（2）、本实用新型通过减速机、进料斗、压榨叶片、电磁阀、压榨螺杆、排料管、筛网、排水槽和垃圾暂存箱的设置，对清捞垃圾进行实时脱水，以减少量，减少跑冒滴漏可能引起的传播，实现自动化脱水、自动清洗、自动化程度。
（发明人：杨剑平;杨明远）
