申请日2020.09.23
公开（公告）日2021.06.22
IPC分类号C02F9/14; C02F3/02; C02F101/30
摘要
本实用新型公开了一种污水处理用除磷回收装置，涉及污水处理技术领域。该污水处理用除磷回收装置，包括化学处理箱和微生物处理箱，所述化学处理箱的顶部与微生物处理箱的底部固定安装有固定柱，微生物处理箱的一侧固定安装有第一固定板，化学处理箱的一侧固定安装有第二固定板，第一固定板的顶部固定安装有电机。该污水处理用除磷回收装置，通过电机、转动杆、搅拌杆、叶片、皮带轮和皮带的配合使用，对化学处理箱内部的污水进行搅拌，使化学剂与污水混合，使化学剂与溶解性磷转化为化学沉积物，能最大的对污水中的磷进行提取，降低排放时造成水体富营养化，降低藻类的繁殖，保障水生动植物。
权利要求书

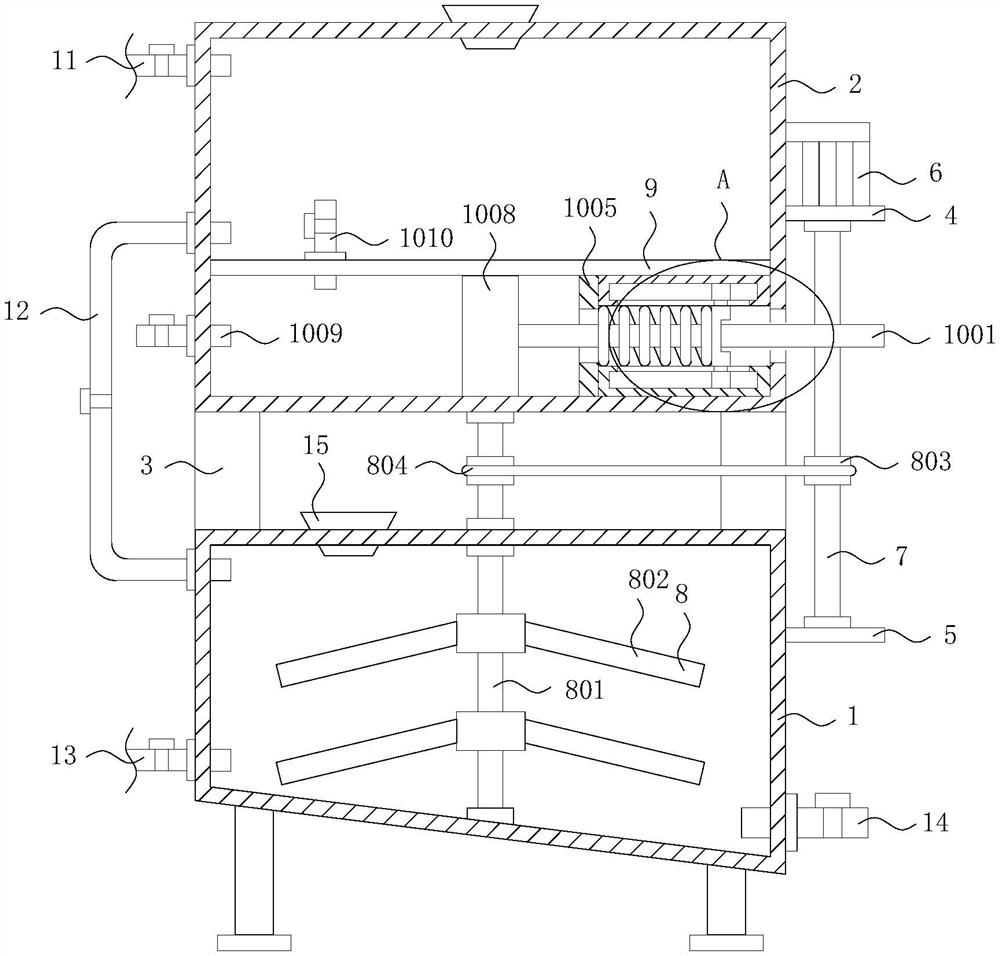

1.一种污水处理用除磷回收装置，包括化学处理箱(1)和微生物处理箱(2)，其特征在于：所述化学处理箱(1)的顶部与微生物处理箱(2)的底部固定安装有固定柱(3)，微生物处理箱(2)的一侧固定安装有第一固定板(4)，化学处理箱(1)的一侧固定安装有第二固定板(5)，第一固定板(4)的顶部固定安装有电机(6)，第一固定板(4)和第二固定板(5)的相邻侧壁转动安装有转动杆(7)，电机(6)的输出轴通过联轴器贯穿第一固定板(4)并于转动杆(7)的一端固定安装，化学处理箱(1)的内部设置有搅拌机构(8)，微生物处理箱(2)的内壁固定安装有隔板(9)，微生物处理箱(2)的内部设置有推氧机构(10)。
2.根据权利要求1所述的一种污水处理用除磷回收装置，其特征在于：所述搅拌机构(8)包括搅拌杆(801)、叶片(802)、皮带轮(803)和皮带(804)，化学处理箱(1)和微生物处理箱(2)的相邻侧壁转动安装有搅拌杆(801)，搅拌杆(801)的一端延伸至化学处理箱(1)的内部并与化学处理箱(1)的内侧底部转动安装，搅拌杆(801)的外壁固定安装有叶片(802)，转动杆(7)与搅拌杆(801)的外壁均固定安装有大小相等方向相同的皮带轮(803)，两组皮带轮(803)的外壁套设有皮带(804)，两组皮带轮(803)通过皮带(804)进行传动连接。
3.根据权利要求1所述的一种污水处理用除磷回收装置，其特征在于：所述推氧机构(10)包括凸轮(1001)、滑槽体(1002)、滑块(1003)、滑动板(1004)、竖板(1005)、复位簧(1006)、推动杆(1007)、活塞块(1008)、进气管(1009)和出气管(1010)，微生物处理箱(2)的一侧开设有开口，转动杆(7)的外壁固定安装有凸轮(1001)，隔板(9)的底部与微生物处理箱(2)的内侧底部均固定安装有滑槽体(1002)，两组滑槽体(1002)的相邻侧壁均开设有滑槽，滑槽内均滑动安装有滑块(1003)，两组滑块(1003)的相邻侧壁固定安装有滑动板(1004)，两组滑槽体(1002)的一侧固定安装有竖板(1005)，滑动板(1004)和竖板(1005)的相邻侧壁固定安装有复位簧(1006)，滑动板(1004)的一侧固定安装有推动杆(1007)，推动杆(1007)的一端贯穿复位簧(1006)和竖板(1005)并固定安装有活塞块(1008)，滑动板(1004)的另一侧与凸轮(1001)的一侧相接触，微生物处理箱(2)的另一侧固定安装有进气管(1009)，进气管(1009)延伸至微生物处理箱(2)的内部，隔板(9)的顶部固定安装有出气管(1010)，出气管(1010)延伸至隔板(9)的下方。
4.根据权利要求1所述的一种污水处理用除磷回收装置，其特征在于：所述微生物处理箱(2)的另一侧外壁固定安装有进水管(11)和连接管(12)，化学处理箱(1)的另一侧外壁固定安装有出水管(13)，进水管(11)和连接管(12)的一端延伸至微生物处理箱(2)的内部，连接管(12)的另一端与出水管(13)的一端延伸至化学处理箱(1)的内部，化学处理箱(1)的一侧内部固定安装有排污管(14)，排污管(14)延伸至化学处理箱(1)的内部。
5.根据权利要求3所述的一种污水处理用除磷回收装置，其特征在于：所述进气管(1009)、出气管(1010)、进水管(11)、连接管(12)、出水管(13)和排污管(14)均设置有单向阀，化学处理箱(1)和微生物处理箱(2)的顶部均固定安装有投料斗(15)并延伸至化学处理箱(1)和微生物处理箱(2)的内部。
6.根据权利要求1所述的一种污水处理用除磷回收装置，其特征在于：所述化学处理箱(1)和微生物处理箱(2)的前侧外壁镶嵌安装有透明玻璃，化学处理箱(1)的底部固定安装有短支撑柱与长支撑柱。
说明书
一种污水处理用除磷回收装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用除磷回收装置。
背景技术
污水除磷有三个阶段，第一处理阶段物理法，通过机械处理，如格栅、沉淀或气浮，去除污水中所含的石块、砂石和脂肪、油脂等，第二处理阶段生物法，污水中的污染物在微生物的作用下被降解和转化为污泥，第三处理阶段处理化学法，通过化学剂(除磷剂)来进一步的去除污水中的磷，对污水进行深度处理，在微生物处理时，微生物需要消耗大量的氧气，而化学药剂需要与污水进行混合，才能最大程度的对磷进行吸收。
实用新型内容
本实用新型的目的在于提供一种污水处理用除磷回收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用除磷回收装置，包括化学处理箱和微生物处理箱，所述化学处理箱的顶部与微生物处理箱的底部固定安装有固定柱，微生物处理箱的一侧固定安装有第一固定板，化学处理箱的一侧固定安装有第二固定板，第一固定板的顶部固定安装有电机，第一固定板和第二固定板的相邻侧壁转动安装有转动杆，电机的输出轴通过联轴器贯穿第一固定板并于转动杆的一端固定安装，化学处理箱的内部设置有搅拌机构，微生物处理箱的内壁固定安装有隔板，微生物处理箱的内部设置有推氧机构。
优选的，所述搅拌机构包括搅拌杆、叶片、皮带轮和皮带，化学处理箱和微生物处理箱的相邻侧壁转动安装有搅拌杆，搅拌杆的一端延伸至化学处理箱的内部并与化学处理箱的内侧底部转动安装，搅拌杆的外壁固定安装有叶片，转动杆与搅拌杆的外壁均固定安装有大小相等方向相同的皮带轮，两组皮带轮的外壁套设有皮带，两组皮带轮通过皮带进行传动连接。
优选的，所述推氧机构包括凸轮、滑槽体、滑块、滑动板、竖板、复位簧、推动杆、活塞块、进气管和出气管，微生物处理箱的一侧开设有开口，转动杆的外壁固定安装有凸轮，隔板的底部与微生物处理箱的内侧底部均固定安装有滑槽体，两组滑槽体的相邻侧壁均开设有滑槽，滑槽内均滑动安装有滑块，两组滑块的相邻侧壁固定安装有滑动板，两组滑槽体的一侧固定安装有竖板，滑动板和竖板的相邻侧壁固定安装有复位簧，滑动板的一侧固定安装有推动杆，推动杆的一端贯穿复位簧和竖板并固定安装有活塞块，滑动板的另一侧与凸轮的一侧相接触，微生物处理箱的另一侧固定安装有进气管，进气管延伸至微生物处理箱的内部，隔板的顶部固定安装有出气管，出气管延伸至隔板的下方。
优选的，所述微生物处理箱的另一侧外壁固定安装有进水管和连接管，化学处理箱的另一侧外壁固定安装有出水管，进水管和连接管的一端延伸至微生物处理箱的内部，连接管的另一端与出水管的一端延伸至化学处理箱的内部，化学处理箱的一侧内部固定安装有排污管，排污管延伸至化学处理箱的内部。
优选的，所述进气管、出气管、进水管、连接管、出水管和排污管均设置有单向阀，化学处理箱和微生物处理箱的顶部均固定安装有投料斗并延伸至化学处理箱和微生物处理箱的内部。
优选的，所述化学处理箱和微生物处理箱的前侧外壁镶嵌安装有透明玻璃，化学处理箱的底部固定安装有短支撑柱与长支撑柱。
与现有技术相比，本实用新型的有益效果是：
(1)、该污水处理用除磷回收装置，通过电机、转动杆、搅拌杆、叶片、皮带轮和皮带的配合使用，对化学处理箱内部的污水进行搅拌，使化学剂与污水混合，使化学剂与溶解性磷转化为化学沉积物，能最大的对污水中的磷进行提取，降低排放时造成水体富营养化，降低藻类的繁殖，保障水生动植物。
(2)、该污水处理用除磷回收装置，通过电机、转动杆、凸轮、滑槽体、滑块、滑动板、竖板、复位簧、推动杆、活塞块、进气管和出气管的配合使用，对微生物处理箱内部进行输气，对微生物处理箱中的微生物补充氧气，加快微生物的活性，加快微生物的繁殖速度，将污水中的各种复杂的有机物氧化降解为简单的物质，降低化学剂的使用，降低污水处理的成本。
（发明人：李俊锋;明兴亮;李俊涛）
