申请日2020.09.10
公开（公告）日2021.05.25
IPC分类号C02F9/04
摘要
本实用新型公开了一种医院医疗污水处理一体化设备，包括处理箱，所述处理箱左侧设有入水斗，所述处理箱内设有搅拌桶，所述搅拌桶下半段为两个转动连接于搅拌桶的启闭门，两个所述启闭门通过伸缩机构连接于处理箱内壁，所述搅拌桶内设有搅拌机构，所述处理箱左侧设有电机，所述电机通过传动机构连接于搅拌机构，所述处理箱内壁固定有过滤网.所述过滤网上方设有清理机构，所述清理机构连接于设置在处理箱左侧的往复机构，所述处理箱下方设有出水口，所述处理箱下方设有多个支撑腿。本实用新型结构简单合理，可以使絮凝剂与污水充分混合，处理效果更好，且可以对过滤网表面进行清理，避免频繁的对过滤网进行更换，节省了大量时间。
权利要求书

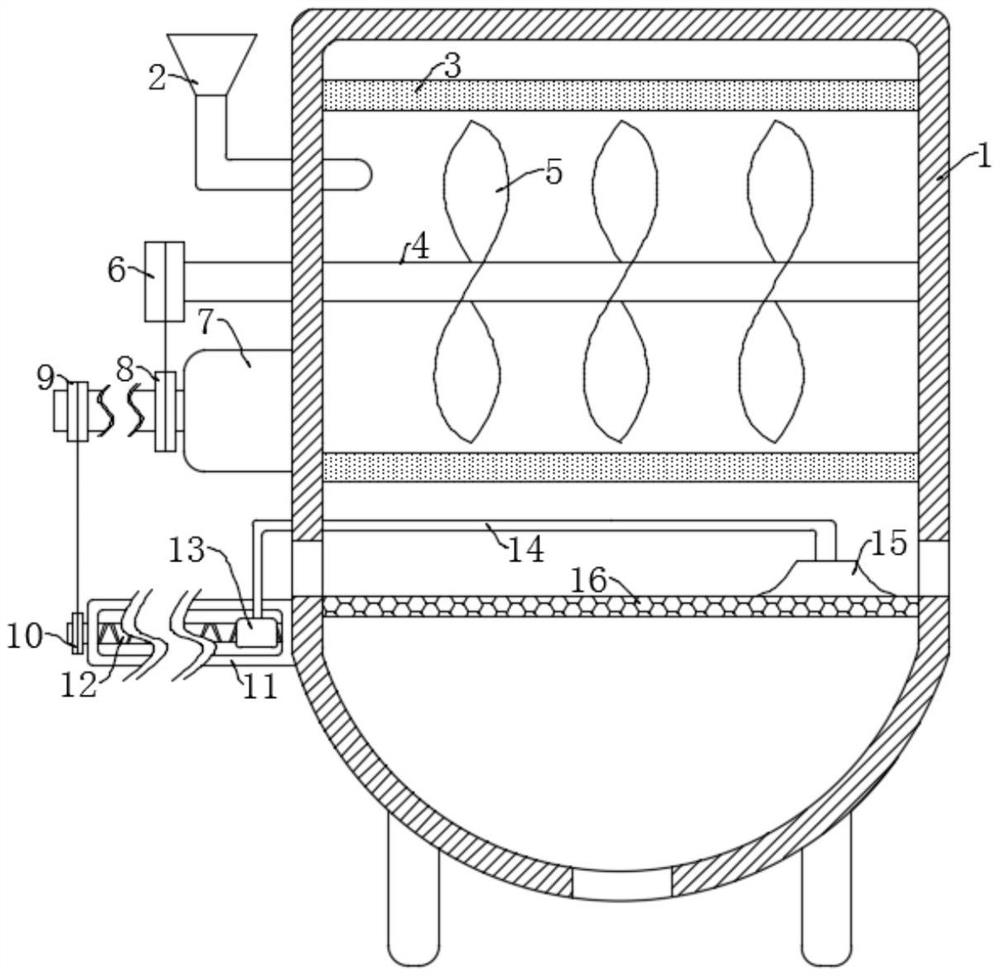

1.一种医院医疗污水处理一体化设备，包括处理箱(1)，其特征在于，所述处理箱(1)左侧设有入水斗(2)，所述处理箱(1)内设有搅拌桶(3)，所述搅拌桶(3)下半段为两个转动连接于搅拌桶(3)的启闭门(18)，两个所述启闭门(18)通过伸缩机构连接于处理箱(1)内壁，所述搅拌桶(3)内设有搅拌机构，所述处理箱(1)左侧设有电机(7)，所述电机(7)通过传动机构连接于搅拌机构，所述处理箱(1)内壁固定有过滤网(16).所述过滤网(16)上方设有清理机构，所述清理机构连接于设置在处理箱(1)左侧的往复机构，所述处理箱(1)下方设有出水口，所述处理箱(1)下方设有多个支撑腿。
2.根据权利要求1所述的一种医院医疗污水处理一体化设备，其特征在于，所述伸缩机构包括转动连接于处理箱(1)两侧内壁的两个电动伸缩杆(17)，两个所述启闭门(18)外壁均设有滑道，所述两个电动伸缩杆(17)末端与滑道滑动连接。
3.根据权利要求1所述的一种医院医疗污水处理一体化设备，其特征在于，所述搅拌机构包括设置在搅拌桶(3)内的搅拌轴(4)，所述搅拌轴(4)转动连接于处理箱(1)内壁，所述搅拌轴(4)左端贯穿处理箱(1)左壁并延伸至处理箱(1)左侧，所述搅拌轴(4)外壁固定有搅拌叶片(5)。
4.根据权利要求1所述的一种医院医疗污水处理一体化设备，其特征在于，所述传动机构包括固定在搅拌轴(4)外壁的第一皮带轮(6)，所述电机(7)输出轴外壁固定有第二皮带轮(8)，所述第一皮带轮(6)通过皮带与第二皮带轮(8)连接。
5.根据权利要求1所述的一种医院医疗污水处理一体化设备，其特征在于，所述清理机构包括设置在处理箱(1)两侧的垃圾出口，所述过滤网(16)上方设有刮板(15)。
6.根据权利要求1所述的一种医院医疗污水处理一体化设备，其特征在于，所述往复机构包括固定在处理箱(1)左侧外壁的安装架(11)，所述安装架(11)侧壁设有安装槽，所述安装槽内转动连接有往复丝杠(12)，所述往复丝杠(12)左端外壁固定有第三皮带轮(10)，所述电机(7)输出轴外壁固定有第四皮带轮(9)，所述第三皮带轮(10)与第四皮带轮(9)通过皮带连接，所述往复丝杠(12)外壁套设有丝杠套(13)，所述丝杠套(13)的侧壁与安装槽内壁滑动连接，所述丝杠套(13)外壁连接有连接杆(14)，所述连接杆(14)贯穿处理箱(1)侧壁并与刮板(15)固定连接。
说明书
一种医院医疗污水处理一体化设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种医院医疗污水处理一体化设备。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的对医院医疗产生的污水处理装置的过滤网上容易残留垃圾对过滤网造成堵塞。使滤网过滤效果差，且絮凝剂需要在设备外与污水混合，浪费时间与人力。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种医院医疗污水处理一体化设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种医院医疗污水处理一体化设备，包括处理箱，所述处理箱左侧设有入水斗，所述处理箱内设有搅拌桶，所述搅拌桶下半段为两个转动连接于搅拌桶的启闭门，两个所述启闭门通过伸缩机构连接于处理箱内壁，所述搅拌桶内设有搅拌机构，所述处理箱左侧设有电机，所述电机通过传动机构连接于搅拌机构，所述处理箱内壁固定有过滤网.所述过滤网上方设有清理机构，所述清理机构连接于设置在处理箱左侧的往复机构，所述处理箱下方设有出水口，所述处理箱下方设有多个支撑腿。
优选地，所述伸缩机构包括转动连接于处理箱两侧内壁的两个电动伸缩杆，两个所述启闭门外壁均设有滑道，所述两个电动伸缩杆末端与滑道滑动连接。
优选地，所述搅拌机构包括设置在搅拌桶内的搅拌轴，所述搅拌轴转动连接于处理箱内壁，所述搅拌轴左端贯穿处理箱左壁并延伸至处理箱左侧，所述搅拌轴外壁固定有搅拌叶片。
优选地，所述传动机构包括固定在搅拌轴外壁的第一皮带轮，所述电机输出轴外壁固定有第二皮带轮，所述第一皮带轮通过皮带与第二皮带轮连接。
优选地，所述清理机构包括设置在处理箱两侧的垃圾出口，所述过滤网上方设有刮板。
优选地，所述往复机构包括固定在处理箱左侧外壁的安装架，所述安装架侧壁设有安装槽，所述安装槽内转动连接有往复丝杠，所述往复丝杠左端外壁固定有第三皮带轮，所述电机输出轴外壁固定有第四皮带轮，所述第三皮带轮与第四皮带轮通过皮带连接，所述往复丝杠外壁套设有丝杠套，所述丝杠套的侧壁与安装槽内壁滑动连接，所述丝杠套外壁连接有连接杆，所述连接杆贯穿处理箱侧壁并与刮板固定连接。
本实用新型的有益效果：
1、通过设置搅拌机构可以是絮凝剂与污水混合更均匀，絮凝效果更好，搅拌轴带动搅拌叶片对搅拌桶内的污水与絮凝剂进行充分的搅拌，等搅拌完毕之后再通过电动伸缩杆带动启闭门打开将处理好的污水落下进行下一步。
2、通过设置刮板和往复机构可以持续对过滤网表面进行清理，往复丝杠外壁套设的丝杠套可以左右反复移动，丝杠套带动刮板在过滤网表面对残留的絮状垃圾进行清理，通过垃圾出口排出处理箱，保证了过滤网的清洁。
（发明人：陈洪卿）
