申请日2020.09.07
公开（公告）日2021.05.25
IPC分类号C02F9/10; C02F101/20
摘要
本实用新型公开了一种重金属污水高效处理装置，涉及污水处理技术领域，为解决现有技术中的在重金属污水处理方法中大多数采用的提取重金属介质不能重复利用的问题。所述分液箱体的一侧安装有蒸馏箱体，且分液箱体与蒸馏箱体焊接连接，所述蒸馏箱体的内部安装有凸体，且蒸馏箱体与凸体焊接连接，所述凸体的下方安装有电加热器，且凸体与电加热器通过螺栓固定连接，所述蒸馏箱体的一侧安装有排污口，且蒸馏箱体与排污口通过螺栓固定连接，所述排污口的外侧安装有第二阀门，且排污口与第二阀门通过螺栓固定连接，所述蒸馏箱体的上方安装有冷凝管，且蒸馏箱体与冷凝管焊接连接。
权利要求书

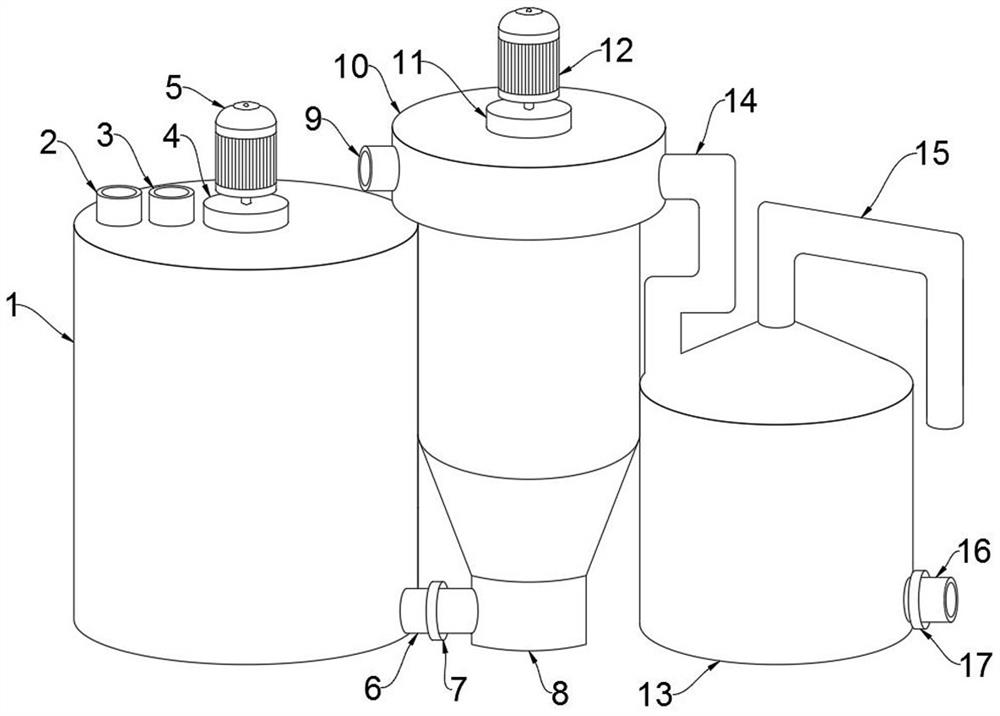

1.一种重金属污水高效处理装置，包括搅拌箱体（1）和分液箱体（8），其特征在于：所述分液箱体（8）的一侧安装有蒸馏箱体（13），且分液箱体（8）与蒸馏箱体（13）焊接连接，所述蒸馏箱体（13）的内部安装有凸体（24），且蒸馏箱体（13）与凸体（24）焊接连接，所述凸体（24）的下方安装有电加热器（25），且凸体（24）与电加热器（25）通过螺栓固定连接，所述蒸馏箱体（13）的一侧安装有排污口（16），且蒸馏箱体（13）与排污口（16）通过螺栓固定连接，所述排污口（16）的外侧安装有第二阀门（17），且排污口（16）与第二阀门（17）通过螺栓固定连接，所述蒸馏箱体（13）的上方安装有冷凝管（15），且蒸馏箱体（13）与冷凝管（15）焊接连接。
2.根据权利要求1所述的一种重金属污水高效处理装置，其特征在于：所述搅拌箱体（1）的上方安装有进污口（2），且搅拌箱体（1）与进污口（2）焊接连接，所述搅拌箱体（1）的上方安装有进液口（3），且搅拌箱体（1）与进液口（3）焊接连接，所述搅拌箱体（1）的上方安装有第一减速器（4），且搅拌箱体（1）与第一减速器（4）通过螺栓固定连接，所述第一减速器（4）的上方安装有第一伺服电机（5），且第一减速器（4）与第一伺服电机（5）通过联轴器固定连接。
3.根据权利要求2所述的一种重金属污水高效处理装置，其特征在于：所述第一减速器（4）的下方安装有第一转轴（20），且第一减速器（4）与第一转轴（20）通过联轴器转动连接，所述第一转轴（20）深入搅拌箱体（1）的内部，所述第一转轴（20）的外侧安装有旋转扇叶（18），且第一转轴（20）与旋转扇叶（18）焊接连接，所述旋转扇叶（18）的内部设置有扇叶孔（19）。
4.根据权利要求1所述的一种重金属污水高效处理装置，其特征在于：所述分液箱体（8）的一侧安装有混合液输送管（6），且分液箱体（8）和搅拌箱体（1）均与混合液输送管（6）焊接连接，所述混合液输送管（6）的外侧安装有第一阀门（7），且混合液输送管（6）与第一阀门（7）通过螺栓固定连接，所述分液箱体（8）的上方安装有排液箱体（10），且分液箱体（8）与排液箱体（10）焊接连接。
5.根据权利要求4所述的一种重金属污水高效处理装置，其特征在于：所述排液箱体（10）的一侧安装有排水口（9），且排液箱体（10）与排水口（9）焊接连接，所述排液箱体（10）的一侧安装有萃取相输送管（14），且排液箱体（10）和蒸馏箱体（13）均与萃取相输送管（14）焊接连接，所述排液箱体（10）的上方安装有第二减速器（11），且排液箱体（10）与第二减速器（11）通过螺栓固定连接，所述第二减速器（11）的上方安装有第二伺服电机（12），且第二减速器（11）与第二伺服电机（12）通过联轴器固定连接。
6.根据权利要求5所述的一种重金属污水高效处理装置，其特征在于：所述第二减速器（11）的下方安装有第二转轴（22），且第二减速器（11）与第二转轴（22）通过联轴器转动连接，所述第二转轴（22）的外侧安装有离心扇叶轴（23），且第二转轴（22）与离心扇叶轴（23）通过轴键固定连接，所述离心扇叶轴（23）深入分液箱体（8）的内部，所述离心扇叶轴（23）的外侧安装有离心扇叶（21），且离心扇叶轴（23）与离心扇叶（21）焊接连接。
说明书
一种重金属污水高效处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种重金属污水高效处理装置。
背景技术
重金属污水是指矿冶、机械制造、化工、电子、仪表等工业生产过程中排出的含重金属的污水，重金属污水是对一环境污染最严重和对人类危害最大的工业污水之一，随着现代社会的发展，含有重金属离子的污水产生量越来越大，直接排放不仅会对水源和土壤等环境造成污染，而且通过食物链还会进入人体内，对人体健康造成危害。
目前市场上的重金属污水处理方法通常有沉淀法、物理化学法、电化学处理法和生物化学法，这些方法中采用的提取重金属介质不能重复利用，每次处理重金属污水都要添加新的介质；因此市场急需研制一种重金属污水高效处理装置来帮助人们解决现有的问题。
实用新型内容
本实用新型的目的在于提供一种重金属污水高效处理装置，以解决上述背景技术中提出的在重金属污水处理方法中大多数采用的提取重金属介质不能重复利用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种重金属污水高效处理装置，包括搅拌箱体和分液箱体，所述分液箱体的一侧安装有蒸馏箱体，且分液箱体与蒸馏箱体焊接连接，所述蒸馏箱体的内部安装有凸体，且蒸馏箱体与凸体焊接连接，所述凸体的下方安装有电加热器，且凸体与电加热器通过螺栓固定连接，所述蒸馏箱体的一侧安装有排污口，且蒸馏箱体与排污口通过螺栓固定连接，所述排污口的外侧安装有第二阀门，且排污口与第二阀门通过螺栓固定连接，所述蒸馏箱体的上方安装有冷凝管，且蒸馏箱体与冷凝管焊接连接。
优选的，所述搅拌箱体的上方安装有进污口，且搅拌箱体与进污口焊接连接，所述搅拌箱体的上方安装有进液口，且搅拌箱体与进液口焊接连接，所述搅拌箱体的上方安装有第一减速器，且搅拌箱体与第一减速器通过螺栓固定连接，所述第一减速器的上方安装有第一伺服电机，且第一减速器与第一伺服电机通过联轴器固定连接。
优选的，所述第一减速器的下方安装有第一转轴，且第一减速器与第一转轴通过联轴器转动连接，所述第一转轴深入搅拌箱体的内部，所述第一转轴的外侧安装有旋转扇叶，且第一转轴与旋转扇叶焊接连接，所述旋转扇叶的内部设置有扇叶孔。
优选的，所述分液箱体的一侧安装有混合液输送管，且分液箱体和搅拌箱体均与混合液输送管焊接连接，所述混合液输送管的外侧安装有第一阀门，且混合液输送管与第一阀门通过螺栓固定连接，所述分液箱体的上方安装有排液箱体，且分液箱体与排液箱体焊接连接。
优选的，所述排液箱体的一侧安装有排水口，且排液箱体与排水口焊接连接，所述排液箱体的一侧安装有萃取相输送管，且排液箱体和蒸馏箱体均与萃取相输送管焊接连接，所述排液箱体的上方安装有第二减速器，且排液箱体与第二减速器通过螺栓固定连接，所述第二减速器的上方安装有第二伺服电机，且第二减速器与第二伺服电机通过联轴器固定连接。
优选的，所述第二减速器的下方安装有第二转轴，且第二减速器与第二转轴通过联轴器转动连接，所述第二转轴的外侧安装有离心扇叶轴，且第二转轴与离心扇叶轴通过轴键固定连接，所述离心扇叶轴深入分液箱体的内部，所述离心扇叶轴的外侧安装有离心扇叶，且离心扇叶轴与离心扇叶焊接连接。
与现有技术相比，本实用新型的有益效果是：
1. 该实用新型通过蒸馏箱体的设置，在萃取相在蒸馏箱体内受热，在达到一定温度后，萃取液达到沸点，开始蒸发，经过冷凝管液化排出，可以得到纯度高的重金属，同时萃取液得到了回收，使萃取液可以重复地使用，减少了资源的消耗。
2. 该实用新型通过离心扇叶的设置，在混合液体经过混合液输送管进入到分液箱体后，通过离心扇叶的转动使比重大的萃取相在外侧，比重轻的处理后的污水在内侧，使两萃取相和处理后的污水分开，再经过排液箱体使两种液体分别排出。
（发明人：杜越;杜凌;史玉强;杜凌强）
