申请日2020.09.10
公开(公告)日2021.05.25
IPC分类号C02F9/04; C02F103/10
摘要
本实用新型提供了一种含煤污水处理系统,包括沉淀池、泵、过滤器、反冲罐;泵的一端与所述沉淀池连接,另一端与过滤器的入口连接;过滤器包括入口、出口、连接口及滤芯,过滤器的出口与回收箱连接,连接口与反冲罐的出水口连接;滤芯包括多孔板、滤元及滤袋。本实用新型所公开的一种含煤污水处理系统,解决了传统含煤污水处理系统占地面积大、安装维护、更换不方便的问题,同时解决了固液分离不彻底,传统含煤污水过滤后的出水无法应用于水质要求较高的系统中的问题。
权利要求书
1.一种含煤污水处理系统,其特征在于:包括沉淀池、泵、过滤器、反冲罐;
所述泵的一端与所述沉淀池连接,另一端与所述过滤器的入口连接;
所述过滤器包括入口、出口、连接口及滤芯,所述过滤器的出口与回收箱连接,所述连接口与所述反冲罐的出水口连接;所述滤芯包括外壳、多孔板、滤元及滤袋。
2.根据权利要求1所述的系统,其特征在于,所述多孔板侧壁上设有若干弹性卡扣,所述外壳内侧壁设有与所述弹性卡扣位置相对的凹槽,所述卡扣与所述凹槽卡接。
3.根据权利要求2所述的系统,其特征在于,所述多孔板上有可供所述滤元和所述滤袋安装的通孔,所述滤元、所述滤袋均通过螺栓与所述多孔板上的所述通孔可拆卸的连接。
4.根据权利要求3所述的系统,其特征在于,所述滤袋的个数大于等于所述滤元的个数。
5.根据权利要求1-4任一所述的系统,其特征在于,所述过滤器还包括过滤区和清水区,所述滤芯固定于所述过滤区与所述清水区的法兰之间。
6.根据权利要求5所述的系统,其特征在于,所述滤袋包括龙骨支架、过滤膜;所述过滤膜与所述龙骨支架可拆卸的连接,所述过滤膜为多层,多层所述过滤膜缠绕在所述龙骨支架上。
7.根据权利要求6所述的系统,其特征在于,所述过滤膜包括薄膜层与无纺布层。
8.根据权利要求7所述的系统,其特征在于,所述薄膜层厚度不大于1mm,所述薄膜层孔径不大于1um;所述无纺布层厚度在2-3mm之间。
9.如权利要求7或8任一所述的系统,其特征在于,所述多孔板为双层,双层所述多孔板通过螺栓紧固连接,双层所述多孔板之间设有所述过滤膜。
10.根据权利要求1所述的系统,其特征在于,所述沉淀池还包括搅拌装置,所述搅拌装置用于对所述沉淀池中的污水进行搅拌。
说明书
一种含煤污水处理系统
技术领域
本实用新型涉及污水处理领域,尤其涉及一种含煤污水处理系统。
背景技术
随着我国煤矿事业的不断发展,煤矿开采、煤矿燃烧、和煤矿运输所带来的环境问题日益严重,也受到了越来越多的重视。水资源在煤矿开采与运输中占据着重要作用。
然而,在很多煤矿的采矿过程中,污水并未经过处理便直接排放到大自然中,严重污染了煤矿周边环境。因此,对煤炭污水进行处理,对于保护自然环境,具有十分重要的意义。
目前市面上传统的含煤污水处理施工技术中,常用的方式为混凝沉淀,首先在沉淀池内的管道中加药,投加絮凝剂、助凝剂,待沉淀池内的含煤污水反应完毕后,进入到过滤器中,通过石英砂或者纤维球进行过滤,通过含煤污水在设备内较长时间(一般为20-30min的停留)排出,实现含煤污水的处理事项。
但采用上述的施工技术,往往会导致固液分离不够彻底、设备安装结构复杂、操作维护不方便的问题,同时通过以上方法所处理得到的出水只能用于输煤系统中,无法应用于水质要求较高的系统中。
发明内容
为了解决上述技术问题中的至少一个,本实用新型提供了一种含煤污水处理系统,通过采用全新的过滤系统,从源头解决含煤污水固液分离不够彻底、设备安装结构复杂、操作维护不方便的问题,同时通过该系统处理得到的出水可用于要求较高的系统中。本实用新型的目的通过以下方案实现:

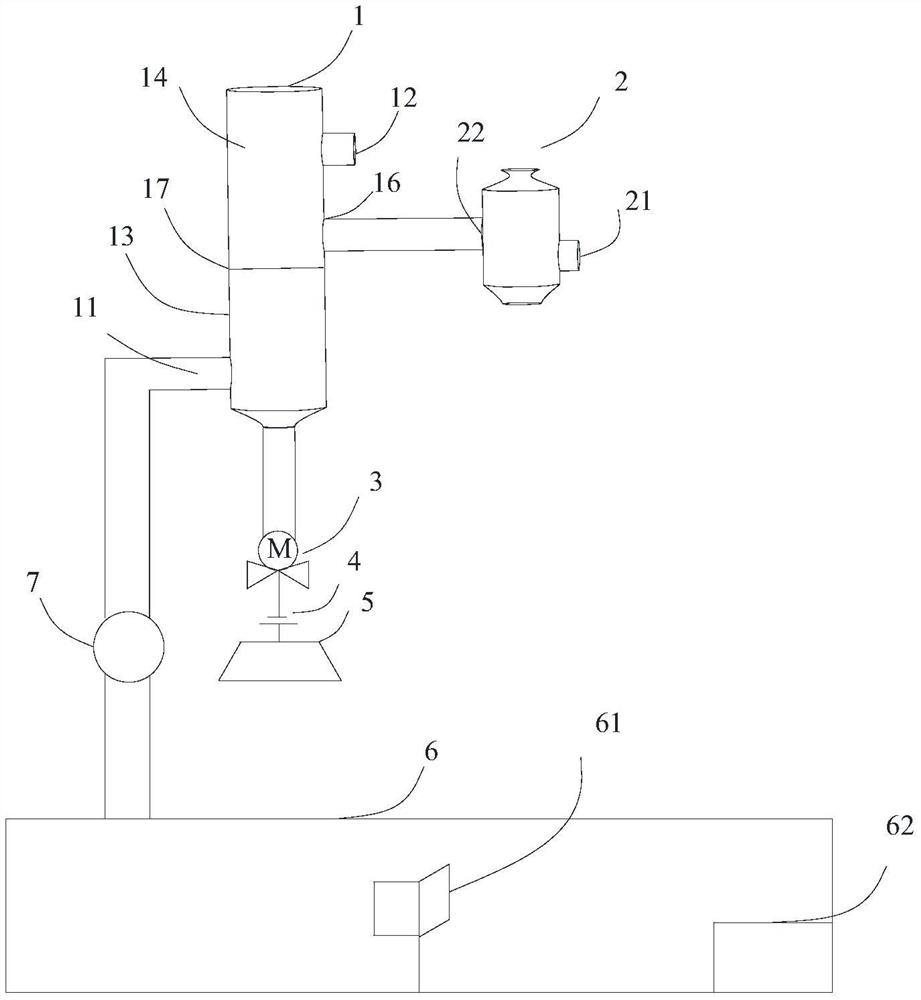

一种含煤污水处理系统,包括沉淀池、泵、过滤器、反冲罐;
所述泵的一端与所述沉淀池连接,另一端与所述过滤器的入口连接;
所述过滤器包括入口、出口、连接口及滤芯,所述过滤器的出口与回收箱连接,所述连接口与反冲罐的出水口连接;所述滤芯包括多孔板、滤元及滤袋。
进一步地,所述多孔板侧壁上设有若干弹性卡扣,所述外壳内侧壁设有与所述弹性卡扣位置相对的凹槽,所述卡扣与所述凹槽卡接。
进一步地,所述多孔板上有可供所述滤元和所述滤袋安装的通孔,所述滤元、所述滤袋均通过螺栓与所述多孔板上的所述通孔可拆卸的连接。
进一步地,所述滤袋的个数大于等于所述滤元的个数。
进一步地,所述过滤器还包括过滤区和清水区,所述滤芯固定于所述过滤区与所述清水区的法兰之间。
进一步地,所述滤袋包括龙骨支架、过滤膜;所述过滤膜与所述龙骨支架可拆卸的连接,所述过滤膜为多层,多层所述过滤膜缠绕在所述龙骨支架上。
进一步地,所述过滤膜包括薄膜层与无纺布层。
进一步地,所述薄膜层厚度不大于1mm,所述薄膜层孔径不大于1um;所述无纺布层厚度在2-3mm之间。
进一步地,所述多孔板为双层,双层所述多孔板通过螺栓紧固连接,双层所述多孔板之间设有所述过滤膜。
进一步地,所述沉淀池还包括搅拌装置,所述搅拌装置用于对所述沉淀池中的污水进行搅拌。
相比于现有技术,本实用新型的优势在于:在解决了污水处理系统占地面积大、安装维护更换不方便的问题,同时解决其出水无法应用于水质要求较高的系统中的问题。
(发明人:石穗嘉;颜学超;崔振宇;范秀佳;陈少荣;万碧涛;吴本亦;甘志标;陈朝存;郑暖楼;邹鹏辉;黄瑞贤;刘俊坤;李逸文)
