申请日2021.01.29
公开（公告）日2021.05.28
IPC分类号C02F9/04; C02F103/18
摘要

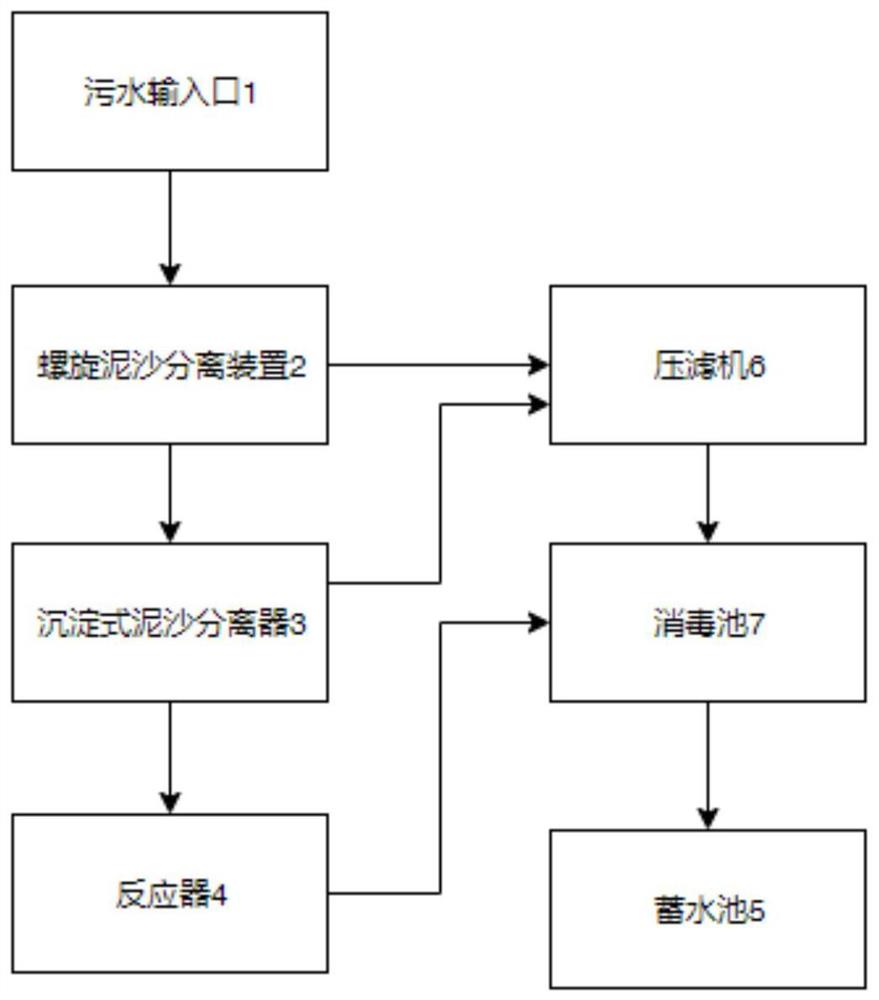

本发明涉及一种垃圾焚烧污水回收处理系统，包括污水输入口、筛式泥沙分离装置、沉淀式泥沙分离器、反应池、蓄水池和压滤机，污水输入口用于输入外部炉渣分选系统的污水，并将输入的污水经由管道送至筛式泥沙分离装置，由筛式泥沙分离装置初分离出泥沙经管道输送至压滤机，并将分离出的水体经管道输送至沉淀式泥沙分离器，沉淀式泥沙分离器用于细分离出泥沙来二次输送至压滤机，并将进一步分离的水体送入反应池，所述反应池中注入有絮凝剂进行反应，并通过管道输送反应完成的水体至消毒池，压滤机用于挤压输入的泥沙以得到可经晒干或烘干制作成砖的泥饼，所述压滤机挤压出的水体经由管道输送至消毒池，由消毒池消毒除臭后经由管道输送至蓄水池。
权利要求书
1.一种垃圾焚烧污水回收处理系统，其特征在于：包括污水输入口、筛式泥沙分离装置、沉淀式泥沙分离器、反应池、蓄水池和压滤机，污水输入口用于输入外部炉渣分选系统的污水，并将输入的污水经由管道送至筛式泥沙分离装置，由筛式泥沙分离装置初分离出泥沙经管道输送至压滤机，并将分离出的水体经管道输送至沉淀式泥沙分离器，所述沉淀式泥沙分离器用于细分离出泥沙来二次输送至压滤机，并将进一步分离的水体送入反应池，所述反应池中注入有絮凝剂进行反应，并通过管道输送反应完成的水体至消毒池，压滤机用于挤压输入的泥沙以得到可经晒干或烘干制作成砖的泥饼，所述压滤机挤压出的水体经由管道输送至消毒池，由消毒池消毒除臭后经由管道输送至蓄水池。
2.根据权利要求1所述的一种垃圾焚烧污水回收处理系统，其特征在于：所述筛式泥沙分离装置具体为螺旋泥沙分离装置，所述螺旋泥沙分离装置为斜放的螺旋输送装置，螺旋输送装置的螺旋叶片上具有多个筛孔，螺旋泥沙分离装置将泥沙向上输送，水体通过筛孔向下流出，从而螺旋泥沙分离装置将泥沙和水体进行分离。
3.根据权利要求2所述的一种垃圾焚烧污水回收处理系统，其特征在于：所述螺旋泥沙分离装置为多个，污水输入口将输入的污水分别输入各个螺旋泥沙分离装置，各个螺旋泥沙分离装置输出的水体汇总后输入沉淀式泥沙分离器，各个螺旋泥沙分离装置输出的泥沙汇总后输入压滤机。
4.根据权利要求1所述的一种垃圾焚烧污水回收处理系统，其特征在于：所述絮凝剂由聚合氯化铝和纳米氧化铝按1.5:1配成。
5.根据权利要求1所述的一种垃圾焚烧污水回收处理系统，其特征在于：沉淀式泥沙分离器和反应池之间的管道上具有水流量计，水流量计电连接污水回收处理系统的控制器，控制器控制水体和絮凝剂按100:1的体积比注入反应池。
6.根据权利要求1所述的一种垃圾焚烧污水回收处理系统，其特征在于：所述沉淀式泥沙分离器底部为锥形漏斗体，沉淀式泥沙分离器内具有以锥形漏斗体旋转轴为转轴自转的桨叶。
7.根据权利要求6所述的一种垃圾焚烧污水回收处理系统，其特征在于：所述沉淀式泥沙分离器为多个，螺旋泥沙分离装置输出的水体分别输送给各个沉淀式泥沙分离器，各个沉淀式泥沙分离器输出的水体汇总后输入反应池，各个沉淀式泥沙分离器输出的泥沙汇总后输入压滤机。
说明书
一种垃圾焚烧污水回收处理系统
技术领域
本发明涉及资源回收技术领域，特别涉及一种垃圾焚烧污水回收处理系统。
背景技术
随着经济的发展，生活垃圾也随之逐渐增长，目前较为常规的垃圾处理方案是将生活垃圾焚烧发电后形成炉渣，而后将炉渣作为骨料制作成建筑材料，炉渣中通常包括渣土、磁性金属、有色金属、玻璃、陶瓷和未完全充分燃烧的可燃物等物质，其中，铁、铝和可燃物等金属会因氧化等化学反应导致建材隆起、破损等问题，为此需要对垃圾焚烧后的炉渣进行处理，分离出炉渣中的金属材料、可燃物、玻璃等物质，将剩下的物质作为尾渣制作成建筑材料，现有的垃圾焚烧炉渣分离技术分为干法和湿法两种。
湿法分离中，通常注入大量水体形成物料流，并采用跳汰机将炉渣中的金属等重物质分离出来，物料流的形成和跳汰机的使用均会产生大量经过的废水，现有技术中废水不对外进行排放，而是多次循环利用，未处理的废水中含有大量泥沙等物质，循环后重新进入跳汰机等分选机器将造成干扰和破坏。
发明内容
本发明旨在提供一种垃圾焚烧污水回收处理系统，以出去污水中的泥沙后将污水回收利用，避免泥沙对分选系统造成影响。
为此提供一种垃圾焚烧污水回收处理系统，包括污水输入口、筛式泥沙分离装置、沉淀式泥沙分离器、反应池、蓄水池和压滤机，污水输入口用于输入外部炉渣分选系统的污水，并将输入的污水经由管道送至筛式泥沙分离装置，由筛式泥沙分离装置初分离出泥沙经管道输送至压滤机，并将分离出的水体经管道输送至沉淀式泥沙分离器，所述沉淀式泥沙分离器用于细分离出泥沙来二次输送至压滤机，并将进一步分离的水体送入反应池，所述反应池中注入有絮凝剂进行反应，并通过管道输送反应完成的水体至消毒池，压滤机用于挤压输入的泥沙以得到可经晒干或烘干制作成砖的泥饼，所述压滤机挤压出的水体经由管道输送至消毒池，由消毒池消毒除臭后经由管道输送至蓄水池。
进一步地，所述筛式泥沙分离装置具体为螺旋泥沙分离装置，所述螺旋泥沙分离装置为斜放的螺旋输送装置，螺旋输送装置的螺旋叶片上具有多个筛孔，螺旋泥沙分离装置将泥沙向上输送，水体通过筛孔向下流出，从而螺旋泥沙分离装置将泥沙和水体进行分离。
进一步地，所述螺旋泥沙分离装置为多个，污水输入口将输入的污水分别输入各个螺旋泥沙分离装置，各个螺旋泥沙分离装置输出的水体汇总后输入沉淀式泥沙分离器，各个螺旋泥沙分离装置输出的泥沙汇总后输入压滤机。
进一步地，所述絮凝剂由聚合氯化铝和纳米氧化铝按1.5:1配成。
进一步地，沉淀式泥沙分离器和反应池之间的管道上具有水流量计，水流量计电连接污水回收处理系统的控制器，控制器控制水体和絮凝剂按100:1的体积比注入反应池。
进一步地，所述沉淀式泥沙分离器底部为锥形漏斗体，沉淀式泥沙分离器内具有以锥形漏斗体旋转轴为转轴自转的桨叶。
进一步地，所述沉淀式泥沙分离器为多个，螺旋泥沙分离装置输出的水体分别输送给各个沉淀式泥沙分离器，各个沉淀式泥沙分离器输出的水体汇总后输入反应池，各个沉淀式泥沙分离器输出的泥沙汇总后输入压滤机。
有益效果：
炉渣湿法分选装置产生的污水送入污水系统后经由筛式泥沙分离装置初步筛除泥沙，然后经由沉淀式泥沙分离器沉淀，剩余水体输送至反应池内，反应池内注入絮凝剂沉淀细小无法自然沉淀的泥沙，从而净化水体，防止泥沙进入炉渣分选导致对机器造成干扰和破坏。
（发明人：赵玉海）
