申请日2020.12.11
公开（公告）日2021.04.30
IPC分类号C02F9/08; C02F1/52; C02F1/48
摘要
本发明公开了一种铝厂污水处理装置及其合格率检测方法，涉及污水处理技术领域；为了解决输出管易被大量的混合物堵塞的问题；该装置，包括机体，所述机体的底部外壁设置有底座；所述机体的一侧外壁设置有进液口，进液口的外壁设置有第三电动阀门，第三电动阀门的开关控制端与控制模块电性连接；所述机体的一侧内壁设置有粗栅栏，粗栅栏呈倾斜状；所述机体的相对一侧内壁均开设有滑动槽；该装置的合格率检测方法，包括如下步骤：粗滤污水：通过进液口引入污水至机体内，依次经粗栅栏、细栅栏滤除杂质；分离污水及沉淀物：利用第一药剂筒向过滤后的污水内添加沉淀剂。本发明便于收集去除的水中大块杂质，避免杂物聚集导致输水管被堵塞。
权利要求书

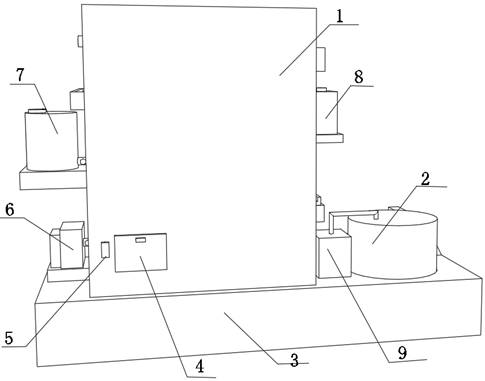

1.一种铝厂污水处理装置，包括机体（1），其特征在于，所述机体（1）的底部外壁设置有底座（3）；所述机体（1）的一侧外壁设置有进液口（24），进液口（24）的外壁设置有第三电动阀门，第三电动阀门的开关控制端与控制模块电性连接；所述机体（1）的一侧内壁设置有粗栅栏（13），粗栅栏（13）呈倾斜状；所述机体（1）的相对一侧内壁均开设有滑动槽，两个滑动槽的内壁均滑动连接有滑动座，两个滑动座的一侧内壁设置有同一个刮轮（36），两个滑动座的一侧外壁均设置有两个弹簧（37），两个弹簧（37）的另一端分别设置于两个滑动槽的一侧内壁，两个滑动座靠近弹簧（37）的一侧外壁设置有两个折叠板（35），两个折叠板（35）的另一侧外壁均设置于两个滑动槽的一侧内壁；所述机体（1）的一侧外壁设置有残渣盒（29）；所述机体（1）的一侧内壁设置有刮板（21），刮板（21）的底部呈弧形状结构，刮板（21）的一侧外壁设置有输送齿杆（27），输送齿杆（27）的一端插接于机体（1）的一侧外壁，输送齿杆（27）的外壁啮合有齿轮（38），齿轮（38）的两端均转动连接于固定板的一侧内壁，固定板的底部外壁设置于底座（3）的顶部外壁，固定板的顶部外壁设置有第二电机（34），第二电机（34）的输出端通连接轴与齿轮（38）的输入端相连接；所述机体（1）的一侧外壁设置有箱门（4）；所述机体（1）的一侧外壁设置有限位柱（5）。
2.根据权利要求1所述的一种铝厂污水处理装置，其特征在于，所述机体（1）的一侧内壁设置有细栅栏（14），细栅栏（14）呈倾斜状，细栅栏（14）的顶部面设置有电磁铁（23），机体（1）的一侧内壁开设有电动滑轨，电动滑轨的内壁设置有毛刷（11），毛刷（11）的一侧外壁与电动滑轨的一侧内壁设置有同一个折叠罩（12），机体（1）靠近细栅栏（14）的一侧内壁设置有挡门（10），机体（1）的一侧外壁设置有废屑盒（25）。
3.根据权利要求2所述的一种铝厂污水处理装置，其特征在于，所述机体（1）的一侧外壁通过支板连接有第一药剂筒（7），第一药剂筒（7）的外壁设置有刻度线（26），第一药剂筒（7）的输出端通过输出导管连接于机体（1）的一侧外壁，输出导管的外壁设置有第一电动阀门，第一电动阀门的开关控制端与控制模块电性连接。
4.根据权利要求3所述的一种铝厂污水处理装置，其特征在于，所述机体（1）的一侧内壁设置有第一液位传感器（22），第一液位传感器（22）的信号输出端与控制模块电性连接，底座（3）的顶部外壁设置有气泵（6）。
5.根据权利要求4所述的一种铝厂污水处理装置，其特征在于，所述机体（1）的一侧外壁设置有输送管（20），输送管（20）的外壁设置有第二电动阀门，机体（1）的一侧外壁插接有T型板（18），机体（1）的一侧内壁设置有搅拌辊（15），机体（1）的一侧外壁通过顶板连接有第一电机（28），第一电机（28）的输出端通过传动轴与搅拌辊（15）的输入端相连接。
6.根据权利要求5所述的一种铝厂污水处理装置，其特征在于，所述机体（1）的一侧外壁通过连接板连接有第二药剂筒（8），机体（1）的一侧外壁设置有废沫盒（33），机体（1）的一侧内壁设置有过滤板（19）。
7.根据权利要求1所述的一种铝厂污水处理装置，其特征在于，所述底座（3）的顶部外壁设置有往复泵（9），往复泵（9）的开关控制端与控制模块电性连接，往复泵（9）的输入端通过导管连接于机体（1）的一侧外壁，底座（3）的底部内壁设置有检测箱（2），检测箱（2）的输入端通过导管与往复泵（9）的输出端相连接，检测箱（2）的圆周内壁设置有第二液位传感器（16），第二液位传感器（16）的信号输出端与控制模块电性连接。
8.根据权利要求7所述的一种铝厂污水处理装置，其特征在于，所述检测箱（2）的圆周内壁设置有检测组件（17），检测组件（17）的信号输出端与控制模块电性连接，底座（3）的顶部外壁设置有固定座，固定座的一侧外壁设置有显示屏（31），显示屏（31）的信号输入端与控制模块电性连接，固定座的顶部外壁设置有警示器（30），警示器（30）的开关控制端与控制模块电性连接，机体（1）的一侧外壁设置有出水口（32）。
9.一种根据权利要求1-8任一所述的一种铝厂污水处理装置的合格率检测方法，其特征在于，包括如下步骤：
S1：粗滤污水：通过进液口（24）引入污水至机体（1）内，依次经粗栅栏（13）、细栅栏（14）滤除杂质；
S2：分离污水及沉淀物：利用第一药剂筒（7）向过滤后的污水内添加沉淀剂，启动气泵（6）加速混合效率，利用刮板（21）推出沉淀物；
S3：利用第二药剂筒（8）添加絮凝剂，去除生成的悬浮物后经过滤板（19）再次过滤；
S4：将水输送至检测箱（2）内，利用检测组件（17）对水质进行检测，检测结果通过显示屏（31）查看；
S5：处理后的水从出水口（32）导出。
10.根据权利要求9所述的一种铝厂污水处理装置的合格率检测方法，其特征在于，所述检测组件（17）包括pH检测仪、颗粒物传感器、氨氮传感器及COD传感器。
说明书
一种铝厂污水处理装置及其合格率检测方法
技术领域
本发明涉及污水处理技术领域，尤其涉及一种铝厂污水处理装置及其合格率检测方法。
背景技术
铝工业是国民经济发展的重要基础原材料产业。随着铝合金型材市场需求空间巨大，铝工业的发展伴随着大量污水的产生，铝型材生产过程主要包括对成型铝材的脱脂、碱蚀、酸洗、氧化、封孔及着色，经上述工序处理后的型材均需要用水进行清洗，这部分型材清洗水以溢流形式派出清洗槽，是铝型材厂废水的主要来源。铝型材厂生产废水除含有锌、镍、铜等金属离子，还含有大量的铝离子，废水的酸碱度视各生产要求不同而有所变化，但呈酸性的居多，通过调节后铝能以氢氧化铝的形态充分沉淀，最终通过压滤污泥排出，其污水如果不进行处理，随意排放的话，对环境造成极大的破坏，严重威胁人们的饮用水的安全。
经检索，中国专利申请号为CN201210286883.8的专利，公开了一种铝厂生产污水处理装置，包括助剂计量桶、压滤污泥计量桶、煮模废水计量桶、酸性废水输入管、搅拌器、搅拌桶、混合液输出管，所述助剂计量桶、压滤污泥计量桶、煮模废水计量桶在搅拌桶上方，并都与搅拌桶连通，所述酸性废水输入管出口也位于搅拌桶上方，所属搅拌器置于搅拌桶内，所述混合液输出管安装在搅拌桶的下部。上述专利中的铝厂生产污水处理装置存在以下不足：将助剂、污泥、废水等搅拌混合后通过输出管排出作回收处理，但输出期间输出管易被大量的混合物堵塞，从而造成设备的损坏。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种铝厂污水处理装置及其合格率检测方法。
为了实现上述目的，本发明采用了如下技术方案：
一种铝厂污水处理装置，包括机体，所述机体的底部外壁设置有底座；所述机体的一侧外壁设置有进液口，进液口的外壁设置有第三电动阀门，第三电动阀门的开关控制端与控制模块电性连接；所述机体的一侧内壁设置有粗栅栏，粗栅栏呈倾斜状；所述机体的相对一侧内壁均开设有滑动槽，两个滑动槽的内壁均滑动连接有滑动座，两个滑动座的一侧内壁设置有同一个刮轮，两个滑动座的一侧外壁均设置有两个弹簧，两个弹簧的另一端分别设置于两个滑动槽的一侧内壁，两个滑动座靠近弹簧的一侧外壁设置有两个折叠板，两个折叠板的另一侧外壁均设置于两个滑动槽的一侧内壁；所述机体的一侧外壁设置有残渣盒；所述机体的一侧内壁设置有刮板，刮板的底部呈弧形状结构，刮板的一侧外壁设置有输送齿杆，输送齿杆的一端插接于机体的一侧外壁，输送齿杆的外壁啮合有齿轮，齿轮的两端均转动连接于固定板的一侧内壁，固定板的底部外壁设置于底座的顶部外壁，固定板的顶部外壁设置有第二电机，第二电机的输出端通连接轴与齿轮的输入端相连接；所述机体的一侧外壁设置有箱门；所述机体的一侧外壁设置有限位柱。
优选地：所述机体的一侧内壁设置有细栅栏，细栅栏呈倾斜状，细栅栏的顶部面设置有电磁铁，机体的一侧内壁开设有电动滑轨，电动滑轨的内壁设置有毛刷，毛刷的一侧外壁与电动滑轨的一侧内壁设置有同一个折叠罩，机体靠近细栅栏的一侧内壁设置有挡门，机体的一侧外壁设置有废屑盒。
优选地：所述机体的一侧外壁通过支板连接有第一药剂筒，第一药剂筒的外壁设置有刻度线，第一药剂筒的输出端通过输出导管连接于机体的一侧外壁，输出导管的外壁设置有第一电动阀门，第一电动阀门的开关控制端与控制模块电性连接。
优选地：所述机体的一侧内壁设置有第一液位传感器，第一液位传感器的信号输出端与控制模块电性连接，底座的顶部外壁设置有气泵。
优选地：所述机体的一侧外壁设置有输送管，输送管的外壁设置有第二电动阀门，机体的一侧外壁插接有T型板，机体的一侧内壁设置有搅拌辊，机体的一侧外壁通过顶板连接有第一电机，第一电机的输出端通过传动轴与搅拌辊的输入端相连接。
优选地：所述机体的一侧外壁通过连接板连接有第二药剂筒，机体的一侧外壁设置有废沫盒，机体的一侧内壁设置有过滤板。
优选地：所述底座的顶部外壁设置有往复泵，往复泵的开关控制端与控制模块电性连接，往复泵的输入端通过导管连接于机体的一侧外壁，底座的底部内壁设置有检测箱，检测箱的输入端通过导管与往复泵的输出端相连接，检测箱的圆周内壁设置有第二液位传感器，第二液位传感器的信号输出端与控制模块电性连接。
优选地：所述检测箱的圆周内壁设置有检测组件，检测组件的信号输出端与控制模块电性连接，底座的顶部外壁设置有固定座，固定座的一侧外壁设置有显示屏，显示屏的信号输入端与控制模块电性连接，固定座的顶部外壁设置有警示器，警示器的开关控制端与控制模块电性连接，机体的一侧外壁设置有出水口。
一种铝厂污水处理装置的合格率检测方法，包括如下步骤：
S1：粗滤污水：通过进液口引入污水至机体内，依次经粗栅栏、细栅栏滤除杂质；
S2：分离污水及沉淀物：利用第一药剂筒向过滤后的污水内添加沉淀剂，启动气泵加速混合效率，利用刮板推出沉淀物；
S3：利用第二药剂筒添加絮凝剂，去除生成的悬浮物后经过滤板再次过滤；
S4：将水输送至检测箱内，利用检测组件对水质进行检测，检测结果通过显示屏查看；
S5：处理后的水从出水口导出。
优选地：所述检测组件包括pH检测仪、颗粒物传感器、氨氮传感器及COD传感器。
本发明的有益效果为：
1.本发明通过进液口向机体内引入污水，污水经粗栅栏滤除大块的残渣物等，在污水输送期间，刮轮在水流的冲击下，随水流拖动弹簧向前拉动，折叠板对弹簧起到防护的作用，避免接触水流锈蚀，同时刮轮随水流被动前进期间，进行自转，使得其刮除粗栅栏上静置的残渣物移向残渣盒内，便于收集去除的水中大块杂质，避免杂物聚集导致输水管被堵塞。
2.本发明初步处理的污水落入机体底部进行静置沉淀，当沉淀物生成液体被抽送之后，转动限位柱使得箱门打开，启动第二电机带动齿轮旋转，在齿轮与输送齿杆啮合输送作用下，使得刮板前后推动沉淀物出料，便于收集污水中的沉淀物，进一步防止输送水期间水管被堵塞。
3.本发明粗滤后的污水经细栅栏再次过滤，挡门对污水进行有效遮挡，避免其溅出设备外，污水中的金属屑被电磁铁所吸附，后期使得电磁铁断电，然后启动电动滑轨带动毛刷左右移动，清扫金属屑至废屑盒内，便于后期回收利用。
4.本发明启动气泵，向液体中鼓气，加速沉淀剂与液体的混合速度，启动第一电机带动搅拌辊旋转作业，使得药剂与污水进行充分混合，进一步清理污水中的细小颗粒物，悬浮物生成后，向外拉动T型板，使得液体从过滤板过滤至机体的底部内壁，而悬浮物被过滤板隔离在其上，液体滤完后，往复推拉T型板，便于将过滤板上的凝絮物刮除至废沫盒内聚集。
5.通过设置第一电动阀门和第一液位传感器等结构，第一液位传感器实时检测液体的含量，控制模块电性连接控制第一电动阀门启动，使得第一药剂筒内的沉淀剂加入液体中，便于自动添加药剂，避免人体长期接触化学试剂造成的伤害。
（发明人：陈本香）
