申请日2020.08.28
公开（公告）日2021.05.04
IPC分类号C02F3/02; C02F101/30
摘要
本实用新型提供无负压生物曝气滤池，涉及污水处理技术领域。该无负压生物曝气滤池，包括蓄水池、生物滤料、进水管和出水管，所述生物滤料投放在蓄水池内部，所述进水管贯穿蓄水池侧壁并与蓄水池固定连接，所述出水管固定连接于蓄水池一侧，所述蓄水池内部设置有排泥组件，所述排泥组件包括电动伸缩杆、横杆和滤网。该通过生物滤料投放在蓄水池内部，污水通过滤料层，水体含有的污染物被滤料层截留，并被滤料上附着的生物降解转化，溶解状态的有机物和特定物质也被去除，所产生的污泥保留在过滤层中，此结构有利于对无负压生物曝气滤池中微生物与污水中有机物反应后产生的污泥进行清理，节约人工，提高效率。
权利要求书

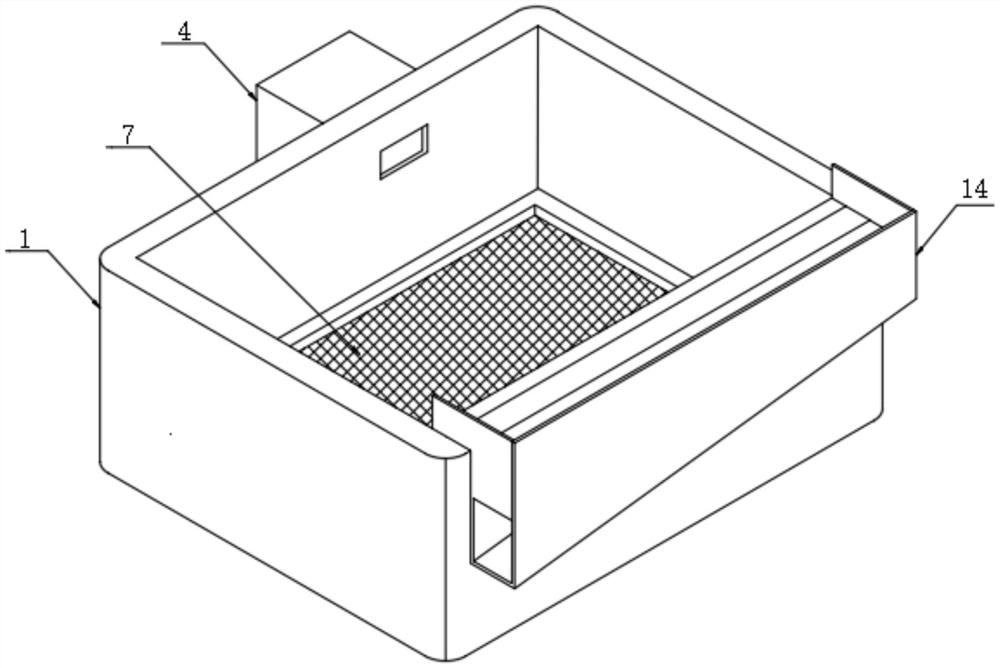

1.无负压生物曝气滤池，包括蓄水池(1)、生物滤料(2)、进水管(3)和出水管(4)，所述生物滤料(2)设置于蓄水池(1)内部，所述进水管(3)贯穿蓄水池(1)侧壁并与蓄水池(1)固定连接，所述出水管(4)固定连接于蓄水池(1)一侧，其特征在于：所述蓄水池(1)内部设置有排泥组件；
所述排泥组件包括电动伸缩杆(5)、横杆(6)和滤网(7)，所述电动伸缩杆(5)固定连接于蓄水池(1)内部底端，所述伸缩杆顶部与横杆(6)铰接，所述滤网(7)外侧固定连接有固定框(8)，所述横杆(6)一端与固定框(8)铰接，所述横杆(6)一端固定连接有弹簧(9)，所述弹簧(9)远离横杆(6)一端与固定框(8)固定连接，所述横杆(6)的数量设置为两个，两个所述横杆(6)之间固定连接有横板(21)，所述横板(21)顶部固定连接有双轴电机(20)，两个所述横杆(6)顶部一侧均固定连接有固定块(10)，所述固定块(10)内部设置有转轴(11)，所述转轴(11)贯穿固定块(10)并与固定块(10)转动连接，所述转轴(11)与双轴电机(20)其中一个输出端固定连接，所述转轴(11)两端均固定连接有凸轮(12)，所述蓄水池(1)内部一侧固定连接有轻触开关(13)，所述轻触开关(13)与双轴电机(20)电性连接，所述蓄水池(1)一侧固定连接有排污槽(14)。
2.根据权利要求1所述的无负压生物曝气滤池，其特征在于：所述进水管(3)一侧固定连接有专用滤头(15)，所述专用滤头(15)的数量设置为多个。
3.根据权利要求1所述的无负压生物曝气滤池，其特征在于：所述蓄水池(1)一侧设置有曝气管(16)，所述曝气管(16)贯穿蓄水池(1)并与蓄水池(1)固定连接。
4.根据权利要求3所述的无负压生物曝气滤池，其特征在于：所述曝气管(16)顶部固定连接有单孔膜空气扩散器(17)，所述单孔膜空气扩散器(17)的数量设置为多个。
5.根据权利要求1所述的无负压生物曝气滤池，其特征在于：所述电动伸缩杆(5)的数量设置为两个，两个所述电动伸缩杆(5)分别固定连接于蓄水池(1)内部两侧，两个所述电动伸缩杆(5)顶端与横杆(6)铰接。
6.根据权利要求1所述的无负压生物曝气滤池，其特征在于：所述固定框(8)顶部固定连接有弯板(18)。
7.根据权利要求1所述的无负压生物曝气滤池，其特征在于：所述排污槽(14)底部固定连接有斜板(19)。
说明书
无负压生物曝气滤池
技术领域
本实用新型涉及污水处理技术领域，具体为无负压生物曝气滤池。
背景技术
曝气生物滤池，简称BAF，是80年代末在欧美发展起来的一种新型生物膜法污水处理工艺，于90年代初得到较大发展，最大规模达几十万吨每天，并发展为可以脱氮除磷，该工艺具有去除SS、COD、BOD、硝化、脱氮、除磷、去除AOX(有害物质)的作用。曝气生物滤池是集生物氧化和截留悬浮固体一体的新工艺。
传统的无负压曝气生物滤池污水通过滤料层，水体含有的污染物被滤料层截留，并被滤料上附着的生物降解转化，同时，溶解状态的有机物和特定物质也被去除，所产生的污泥保留在过滤层中，对这些污泥清理往往需要将水放干，进行人工清理，耗时耗力，极大的降低了工作效率。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了无负压生物曝气滤池，以解决上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：无负压生物曝气滤池，包括蓄水池、生物滤料、进水管和出水管，所述生物滤料设置于蓄水池内部，所述进水管贯穿蓄水池侧壁并与蓄水池固定连接，所述出水管固定连接于蓄水池一侧，所述蓄水池内部设置有排泥组件；
所述排泥组件包括电动伸缩杆、横杆和滤网，所述电动伸缩杆固定连接于蓄水池内部底端，所述伸缩杆顶部与横杆铰接，所述滤网外侧固定连接有固定框，所述横杆一端与固定框铰接，所述横杆一端固定连接有弹簧，所述弹簧远离横杆一端与固定框固定连接，所述横杆的数量设置为两个，两个所述横杆之间固定连接有横板，所述横板顶部固定连接有双轴电机，两个所述横杆顶部一侧均固定连接有固定块，所述固定块内部设置有转轴，所述转轴贯穿固定块并与固定块转动连接，所述转轴与双轴电机其中一个输出端固定连接，所述转轴两端均固定连接有凸轮，所述蓄水池内部一侧固定连接有轻触开关，所述轻触开关与双轴电机电性连接，所述蓄水池一侧固定连接有排污槽。
优选的，所述进水管一侧固定连接有专用滤头，所述专用滤头的数量设置为多个，有利于对污水进行预处理，防止有杂物进入蓄水池。
优选的，所述蓄水池一侧设置有曝气管，所述曝气管贯穿蓄水池并与蓄水池固定连接，有利于向污水中充气，水和空气充分接触以交换气态物质和去除水中挥发性物质，并促进需氧微生物降解有机物。
优选的，所述曝气管顶部固定连接有单孔膜空气扩散器，所述单孔膜空气扩散器的数量设置为多个，有利于对蓄水池中充入足量的空气。
优选的，所述电动伸缩杆的数量设置为两个，两个所述电动伸缩杆分别固定连接于蓄水池内部两侧，所述固定框与两个电动伸缩杆铰接，有利于提高横杆和固定框的稳定性。
优选的，所述固定框顶部固定连接有弯板，有利于污泥沿着弯板滑进排污槽，同时有利于对固定框进行限位，防止固定框一侧下降，将污泥重新倒入水中。
优选的，所述排污槽底部固定连接有斜板，有利于对污泥进行收集并集中处理。
本实用新型提供了无负压生物曝气滤池，其具备的有益效果如下：
1、该污水通过专业滤头进入蓄水池，通过生物滤料投放在蓄水池内部，污水通过滤料层，水体含有的污染物被滤料层截留，并被滤料上附着的生物降解转化，同时，溶解状态的有机物和特定物质也被去除，所产生的污泥保留在过滤层中，而只让净化的水通过，因为曝气管贯穿蓄水池并与蓄水池固定连接，曝气管顶部固定连接有单孔膜空气扩散器，有利于向污水中充气，水和空气充分接触以交换气态物质和去除水中挥发性物质，并促进需氧微生物降解有机物，净化的水通过出水管流出。
2、该在停止工作时，当电动伸缩杆上升时带动固定框上升，固定框上升带动滤网上升，滤网将污水中的污泥捞起，当固定框上升触碰到轻触开关，转轴转动带动凸轮转动，凸轮转动带动固定框远离横杆，凸轮转过凸起位置时，弹簧收缩带动固定框弹回，固定框产生震动将滤网上的污泥震落，收缩伸缩杆继续上升使固定框倾斜，因为固定框顶部一侧固定连接有弯板，有利于污泥沿着弯板滑进排污槽，同时有利于对固定框进行限位，防止固定框一侧下降，将污泥重新倒入水中，因为排污槽底部固定连接有斜板，有利于对污泥进行收集并集中处理，此结构有利于对无负压生物曝气滤池中微生物与污水中有机物反应后产生的污泥进行清理，节约人工，提高效率。
（发明人：刘艳江;解文成）
