申请日2020.08.07
公开（公告）日2021.04.02
IPC分类号B01D29/03; B01D29/56; B01D29/94; B01D29/96; C02F11/121
摘要
本实用新型属于污水处理领域，尤其为一种生活污水处理固液分离装置，包括箱体、管道组件、过滤组件和脱水组件，所述箱体包括机体外壳、侧门、支架、固定板和排水阀门，所述机体外壳的外侧壁铰接安装有所述侧门和所述排水阀门，所述机体外壳的内侧壁后侧固定安装有所述支架，所述机体外壳的内侧壁前侧固定安装有所述固定板，污水通过水泵流到污水管在通过管件分流至第一水管和第二水管，通过水管把污水输送至两个筛网的上方进行固液分离，离出的固体废料滑落至辊筒内，通过电机带动螺旋杆二次挤压脱水，然后把废料推送至出料口，假如机体停止工作或者筛网堵塞时，把筛网拆卸下来进行维护保养，或者快速更换新的筛网就可以了。
权利要求书

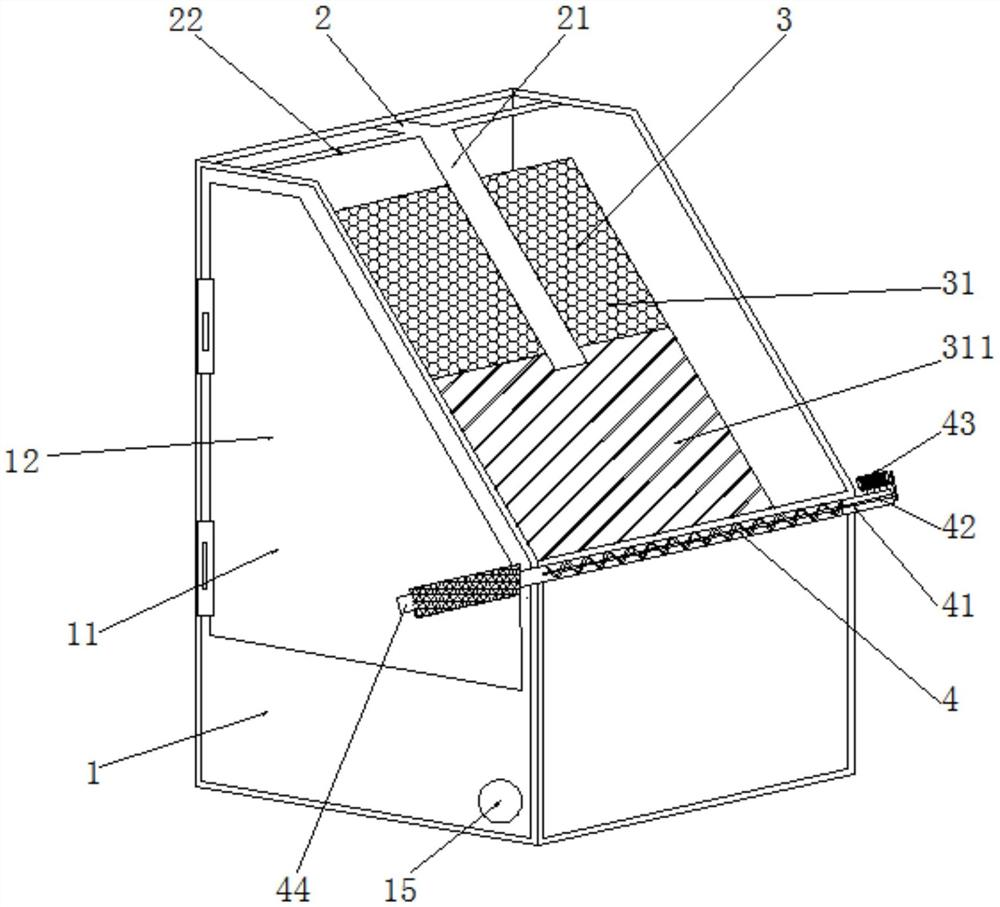

1.一种生活污水处理固液分离装置，其特征在于，包括箱体(1)、管道组件(2)、过滤组件(3)和脱水组件(4)，所述箱体(1)包括机体外壳(11)、侧门(12)、支架(13)、固定板(14)和排水阀门(15)，所述机体外壳(11)的外侧壁铰接安装有所述侧门(12)和所述排水阀门(15)，所述机体外壳(11)的内侧壁后侧固定安装有所述支架(13)，所述机体外壳(11)的内侧壁前侧固定安装有所述固定板(14)，所述过滤组件(3)包括第一筛网(31)、第二筛网(32)、滑轮(33)和滑轨(34)，所述支架(13)的数量为八个，且所述支架(13)对称分部在所述机体外壳(11)的底部两侧，所述滑轨(34)的两端固定安装在所述支架(13)的顶部，所述滑轮(33)与所述滑轨(34)滑动连接，所述第一筛网(31)可拆卸安装在所述支架(13)的顶端，所述第二筛网(32)位于所述第一筛网(31)的下方，所述第二筛网(32)可拆卸安装在所述支架(13)的顶端，所述滑轮(33)分别固定安装在所述第一筛网(31)和所述第二筛网(32)的外侧壁，所述管道组件(2)包括污水管(21)、第一水管(22)、第二水管(23)和管件(24)，所述污水管(21)固定安装在所述机体外壳(11)的内壁顶端，所述污水管(21)的输入端设有水泵(211)，且所述水泵(211)的输出端可拆卸安装在所述污水管(21)的输入端，所述第一水管(22)固定安装在所述污水管(21)的底端，且位于所述第一筛网(31)的上方，所述第二水管(23)固定安装在所述污水管(21)的输出端，且位于所述第二筛网(32)的上方，所述管件(24)固定安装在所述污水管(21)的外部底端，所述脱水组件(4)包括辊筒(41)、螺旋杆(42)、电机(43)和出料口(44)，所述辊筒(41)固定安装在所述机体外壳(11)的内侧壁，所述螺旋杆(42)转动安装在所述辊筒(41)的内部中端，所述电机(43)固定安装在所述螺旋杆(42)的端部，所述辊筒(41)的外侧壁固定设有所述出料口(44)，所述水泵(211)和所述电机(43)均与外部电源电性连接。
2.根据权利要求1所述的一种生活污水处理固液分离装置，其特征在于，所述管道组件(2)通过所述固定板(14)固定安装在所述机体外壳(11)的内侧壁。
3.根据权利要求1所述的一种生活污水处理固液分离装置，其特征在于，所述第一筛网(31)和所述第二筛网(32)通过所述滑轮(33)和所述滑轨(34)可拆卸安装在所述支架(13)外部顶端。
4.根据权利要求1所述的一种生活污水处理固液分离装置，其特征在于，所述第一水管(22)和所述第二水管(23)的底部开设有溢流口。
5.根据权利要求1所述的一种生活污水处理固液分离装置，其特征在于，所述辊筒(41)为一个空心的半圆柱体。
6.根据权利要求1所述的一种生活污水处理固液分离装置，其特征在于，所述第一筛网(31)的端部固定设有滑料板(311)。
7.根据权利要求1所述的一种生活污水处理固液分离装置，其特征在于，所述第一水管(22)和所述第二水管(23)通过所述管件(24)固定安装在所述污水管(21)的外部底端。
说明书
一种生活污水处理固液分离装置
技术领域
本实用新型涉及污水处理领域，具体是一种生活污水处理固液分离装置。
背景技术
固液分离是指从水中或者废水中除去悬浮固体的过程，从废水中除去固体一般采用筛或沉淀方法，污泥处理中采用的分离方法有污泥重力浓缩、污泥的浮选或污泥的机械脱水，水处理中有微滤、澄清和深床过滤等方法，把固体和液体分开的过程都是固液分离，方法非常多，沉降，过滤，膜过滤，压滤，真空，离心机，固液分离机是利用离心力，分离液体中固体颗粒物和絮状物的机械。
但是大多斜筛式的固液分离装置使用效率较低，筛网在处理污水时，大多只用到筛网的前半部分，筛网的后半部分长期处于闲置状态，极大的影响了使用效率，或者废料在滑落时由于筛网表面粗糙不易滑落，可能会发生堵塞，不易清理，使用者不得不配备振动装置来把废料震落，增加了使用者的成本。因此，本领域技术人员提供了一种生活污水处理固液分离装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种生活污水处理固液分离装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生活污水处理固液分离装置，包括箱体、管道组件、过滤组件和脱水组件，所述箱体包括机体外壳、侧门、支架、固定板和排水阀门，所述机体外壳的外侧壁铰接安装有所述侧门和所述排水阀门，所述机体外壳的内侧壁后侧固定安装有所述支架，所述机体外壳的内侧壁前侧固定安装有所述固定板，所述过滤组件包括第一筛网、第二筛网、滑轮和滑轨，所述支架的数量为八个，且所述支架对称分部在所述机体外壳的底部两侧，所述滑轨的两端固定安装在所述支架的顶部，所述滑轮与所述滑轨滑动连接，所述第一筛网可拆卸安装在所述支架的顶端，所述第二筛网位于所述第一筛网的下方，所述第二筛网可拆卸安装在所述支架的顶端，所述滑轮分别固定安装在所述第一筛网和所述第二筛网的外侧壁，所述管道组件包括污水管、第一水管、第二水管和管件，所述污水管固定安装在所述机体外壳的内壁顶端，所述污水管的输入端设有水泵，且所述水泵的输出端可拆卸安装在所述污水管的输入端，所述第一水管固定安装在所述污水管的底端，且位于所述第一筛网的上方，所述第二水管固定安装在所述污水管的输出端，且位于所述第二筛网的上方，所述管件固定安装在所述污水管的外部底端，所述脱水组件包括辊筒、螺旋杆、电机和出料口，所述辊筒固定安装在所述机体外壳的内侧壁，所述螺旋杆转动安装在所述辊筒的内部中端，所述电机固定安装在所述螺旋杆的端部，所述辊筒的外侧壁固定设有所述出料口，所述水泵和所述电机均与外部电源电性连接。
作为本实用新型再进一步的方案：所述管道组件通过所述固定板固定安装在所述机体外壳的内侧壁。
作为本实用新型再进一步的方案：所述第一筛网和所述第二筛网通过所述滑轮和所述滑轨可拆卸安装在所述支架外部顶端。
作为本实用新型再进一步的方案：所述第一水管和所述第二水管的底部开设有溢流口。
作为本实用新型再进一步的方案：所述辊筒为一个空心的半圆柱体。
作为本实用新型再进一步的方案：所述第一筛网的端部固定设有滑料板。
作为本实用新型再进一步的方案：所述第一水管和所述第二水管通过所述管件固定安装在所述污水管的外部底端。
与现有技术相比，本实用新型的有益效果是：
污水流到污水管在通过管件分流至第一水管和第二水管，在通过两个水管把污水输送至两个筛网的上方进行固液分离，双层筛网可以充分利用机体空间，加强分离效果，双层分离组件分离出的固体废料从滑料板滑落至辊筒内，再通过电机带动螺旋杆二次挤压脱水，然后把脱水过的固体废料推送至出料口，假如在机体停止工作时，打开侧门通过滑轮和滑轨把筛网拆卸下来进行维护保养，或者在筛网发生堵塞损坏时，快速更换新的筛网就可以了。
（发明人：康朋飞）
