申请日2020.04.14
公开（公告）日2021.02.19
IPC分类号C02F9/08
摘要
本实用新型公开了一种环保型污水处理用氧化催化装置，本实用新型涉及污水处理技术领域，包括箱体、臭氧发生器与增压泵，所述臭氧发生器、增压泵均与箱体的顶部相固定，所述箱体的顶部固定有安装箱、电机与气泵，所述箱体的侧面固定有收集箱，所述安装箱的顶部固定连通有进水管，所述安装箱的内部转动安装有转动轴。本实用新型在使用过程中过滤的大块固体杂物能够及时与过滤网脱离清除，不影响后续使用，保持良好的过滤效果，也便于大块固体杂物收集，另外避免箱体内部气压过大以及臭氧的泄漏浪费，同时加剧了箱体内部污水的活跃度，同时灯管使得箱体内部受到光照更加均匀，有利于催化反应加快进行，具有良好的实用意义。
权利要求书

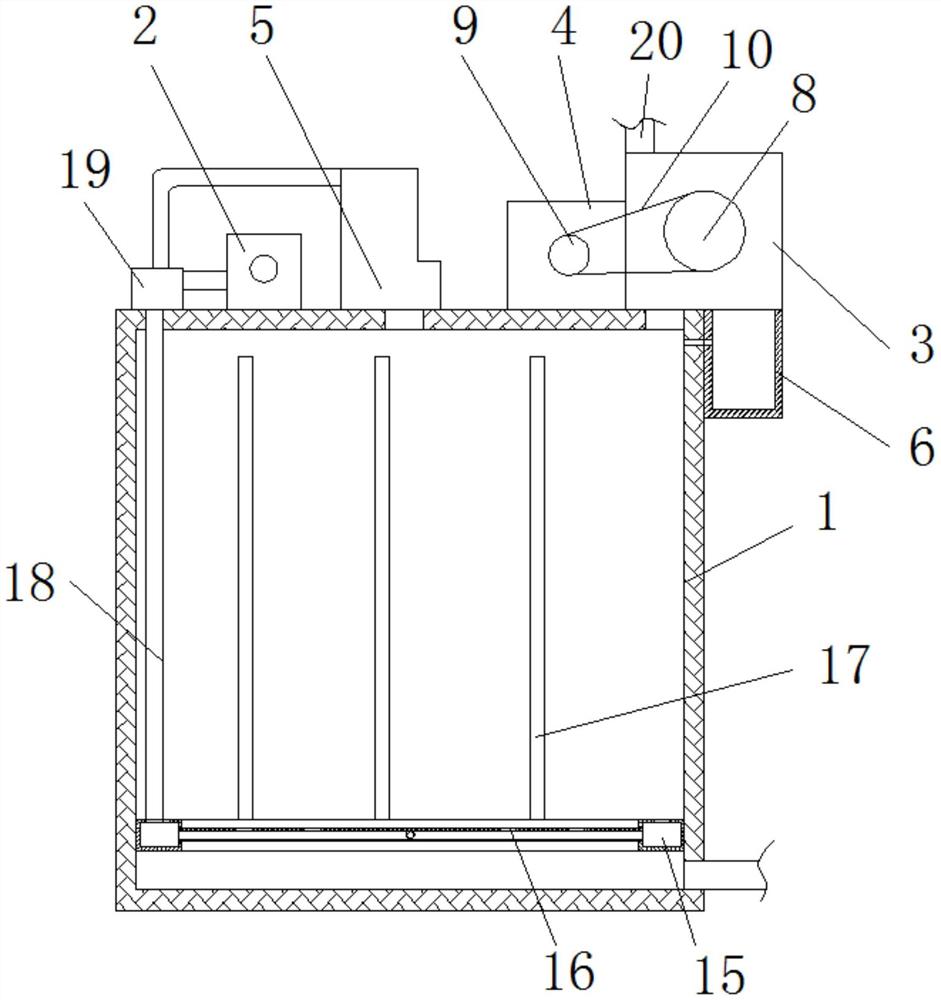

1.一种环保型污水处理用氧化催化装置，包括箱体(1)、臭氧发生器(2)与增压泵(19)，其特征在于，所述臭氧发生器(2)、增压泵(19)均与箱体(1)的顶部相固定，所述箱体(1)的顶部固定有安装箱(3)、电机(4)与气泵(5)，所述箱体(1)的侧面固定有收集箱(6)，所述安装箱(3)的顶部固定连通有进水管(20)，所述安装箱(3)的内部转动安装有转动轴(7)，所述转动轴(7)的一端活动贯穿于安装箱(3)的端部，且转动轴(7)的一端固定有从动链盘(8)，所述电机(4)的输出轴固定有主动链盘(9)，所述主动链盘(9)与从动链盘(8)之间通过传动链(10)传动连接，所述安装箱(3)的内壁开设有凹槽(11)，所述转动轴(7)的侧面固定有安装框(12)，所述安装框(12)的内部固定有过滤网(13)，所述安装箱(3)的底部通过排泄口(14)分别与收集箱(6)以及箱体(1)相连通，所述箱体(1)的内部固定有气管(15)，所述气管(15)的顶部开设有若干个漏气孔(16)，所述气管(15)的顶部固定有灯管(17)，所述气管(15)的顶部通过导流管(18)与增压泵(19)的气流输出端相连通，所述臭氧发生器(2)以及气泵(5)的气流输出端与增压泵(19)的气流输入端相连通，所述气泵(5)的气流输入端与箱体(1)的顶部相连通。
2.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于，所述收集箱(6)的顶部与安装箱(3)的底部相固定，所述收集箱(6)为端部开口箱。
3.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于，所述电机(4)为低速电机，所述电机(4)的电源输入端与外接电源电性连接。
4.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于，所述凹槽(11)的横截面为弧形，所述凹槽(11)的数量为四个，四个所述凹槽(11)分别位于转动轴(7)径向的上下左右各个方位。
5.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于，所述排泄口(14)为长条口，所述排泄口(14)的长度与安装框(12)的长度相同。
6.根据权利要求1所述的一种环保型污水处理用氧化催化装置，其特征在于，所述灯管(17)为防水紫外线灯管，所述灯管(17)的数量为若干个。
说明书
一种环保型污水处理用氧化催化装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种环保型污水处理用氧化催化装置。
背景技术
污水处理是为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，比如农药、医药、化工、焦化等生产过程中产生的污水，而这些污水中含有苯环类、酚类、酮类、烷烃类、聚合物类和氰化物等较难降解的有机物，直接进行污水处理净化。
现有的如专利号公开号为“CN209651955U”，该专利的名称为“一种环保型污水处理用氧化催化装置”，该专利通过在将污水通过过滤网过滤后引入箱体，在通入臭氧与紫外线的作用下将污水进行处理，从而达到提高臭氧氧化催化的效率，方便后续净化的处理的效果，然而该专利存在以下缺点：当过滤网将大块固体杂质过滤后，过滤网上的杂质堆积较多时无法清除，影响后续使用，因此为解决上述问题，我们提出了一种环保型污水处理用氧化催化装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种环保型污水处理用氧化催化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种环保型污水处理用氧化催化装置，包括箱体、臭氧发生器与增压泵，所述臭氧发生器、增压泵均与箱体的顶部相固定，所述箱体的顶部固定有安装箱、电机与气泵，所述箱体的侧面固定有收集箱，所述安装箱的顶部固定连通有进水管，所述安装箱的内部转动安装有转动轴，所述转动轴的一端活动贯穿于安装箱的端部，且转动轴的一端固定有从动链盘，所述电机的输出轴固定有主动链盘，所述主动链盘与从动链盘之间通过传动链传动连接，所述安装箱的内壁开设有凹槽，所述转动轴的侧面固定有安装框，所述安装框的内部固定有过滤网，所述安装箱的底部通过排泄口分别与收集箱以及箱体相连通，所述箱体的内部固定有气管，所述气管的顶部开设有若干个漏气孔，所述气管的顶部固定有灯管，所述气管的顶部通过导流管与增压泵的气流输出端相连通，所述臭氧发生器以及气泵的气流输出端与增压泵的气流输入端相连通，所述气泵的气流输入端与箱体的顶部相连通。
优选的，所述收集箱的顶部与安装箱的底部相固定，所述收集箱为端部开口箱。
优选的，所述电机为低速电机，所述电机的电源输入端与外接电源电性连接。
优选的，所述凹槽的横截面为弧形，所述凹槽的数量为四个，四个所述凹槽分别位于转动轴径向的上下左右各个方位。
优选的，所述排泄口为长条口，所述排泄口的长度与安装框的长度相同。
优选的，所述灯管为防水紫外线灯管，所述灯管的数量为若干个。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型中通过设置安装箱、电机、气泵、收集箱、转动轴、从动链盘、主动链盘、传动链、凹槽、安装框、过滤网和排泄口，使得该环保型污水处理用氧化催化装置，在使用过程中过滤的大块固体杂物能够及时与过滤网脱离清除，不影响后续使用，保持良好的过滤效果，也便于大块固体杂物收集。
2、本实用新型中通过设置气管、漏气孔、灯管、导流管、增压泵和进水管，使得该环保型污水处理用氧化催化装置的箱体内部气压处于平衡状态，避免箱体内部气压过大以及臭氧的泄漏浪费，同时加剧了箱体内部污水的活跃度，有利于催化反应加快进行。
综上所述，该环保型污水处理用氧化催化装置，在使用过程中过滤的大块固体杂物能够及时与过滤网脱离清除，不影响后续使用，保持良好的过滤效果，也便于大块固体杂物收集，另外避免箱体内部气压过大以及臭氧的泄漏浪费，同时加剧了箱体内部污水的活跃度，同时灯管使得箱体内部受到光照更加均匀，有利于催化反应加快进行，具有良好的实用意义。
（发明人：高松;刘香丽）
