申请日2020.06.09
公开（公告）日2021.02.19
IPC分类号B01D36/04
摘要
本实用新型公开了一种污水净化用固液分离装置，包括箱体，箱体的底部固定安装有两个相对称的支撑腿，且箱体的右端底部连通出液管，箱体的顶部和右端上方分别固定安装有电动推杆和U型机架，电动推杆的输出端固定安装有L型板，L型板竖直端固定套接有入料管，箱体的内顶壁固定安装有两个相对称的支撑板，两个支撑板的侧面设有环形轨道，U型机架上固定安装有电机，电机的输出端固定安装有转轴，转轴远离电机的一端贯穿箱体的右侧面并固定安装有分离筒，分离筒的表面设有出筛孔，分离筒的外表面两组滑块，且每组滑块与环形轨道滑动连接。该实用新型通过分离筒的转动使得液体和固体进行初次分离，再利用沉淀箱进行固液二次分离，分离效果好。
权利要求书

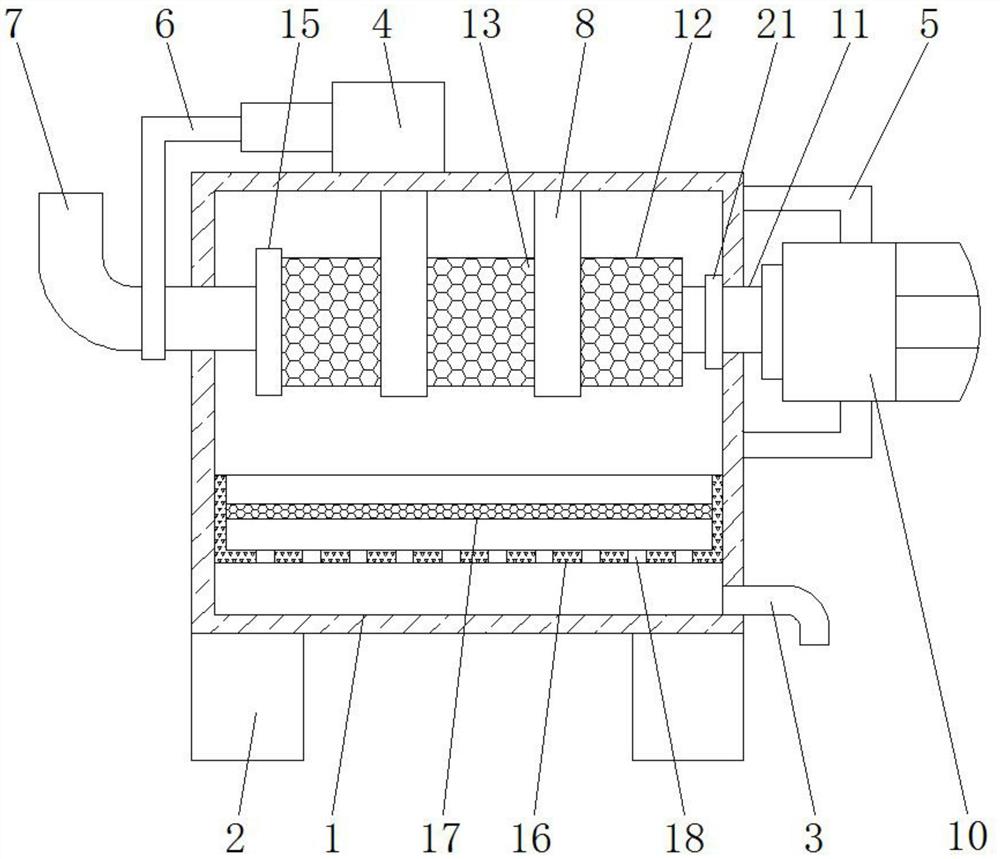

1.一种污水净化用固液分离装置，包括箱体(1)，其特征在于：所述箱体(1)的底部固定安装有两个相对称的支撑腿(2)，且箱体(1)的右端底部连通出液管(3)，所述箱体(1)的顶部和右端上方分别固定安装有电动推杆(4)和U型机架(5)，所述电动推杆(4)的输出端固定安装有L型板(6)，所述L型板(6)竖直端固定套接有入料管(7)，所述箱体(1)的内顶壁固定安装有两个相对称的支撑板(8)，两个所述支撑板(8)的侧面设有环形轨道(9)，所述U型机架(5)上固定安装有电机(10)，所述电机(10)的输出端固定安装有转轴(11)，所述转轴(11)远离电机(10)的一端贯穿箱体(1)的右侧面并固定安装有分离筒(12)，所述分离筒(12)的表面设有出筛孔(13)，所述分离筒(12)的外表面两组滑块(14)，且每组滑块(14)与环形轨道(9)滑动连接，所述分离筒(12)的左端活动卡接有封板(15)，所述封板(15)的左端与入料管(7)的右端活动连接，所述箱体(1)的内部固定安装有上端敞开的沉淀箱(16)，所述沉淀箱(16)的内部设有过滤海绵板(17)，且沉淀箱(16)的底部设有出水孔(18)，所述箱体(1)的正面设有箱门(19)。
2.根据权利要求1所述的一种污水净化用固液分离装置，其特征在于：所述支撑腿(2)的底部设有防滑垫。
3.根据权利要求1所述的一种污水净化用固液分离装置，其特征在于：所述入料管(7)与封板(15)之间为螺纹连接，且封板(15)的右端设有与分离筒(12)相适配的卡槽(20)。
4.根据权利要求1所述的一种污水净化用固液分离装置，其特征在于：每组所述滑块(14)的数量为六个，且六个滑块(14)呈环形等距离分布在分离筒(12)的外表面。
5.根据权利要求1所述的一种污水净化用固液分离装置，其特征在于：所述滑块(14)与环形轨道(9)之间相互适配。
6.根据权利要求1所述的一种污水净化用固液分离装置，其特征在于：所述转轴(11)的外表面设有密封圈(21)，且密封圈(21)的右端与箱体(1)的右侧内壁相贴合。
7.根据权利要求1所述的一种污水净化用固液分离装置，其特征在于：所述出水孔(18)的数量为一百个，且一百个出水孔(18)呈矩阵分布在沉淀箱(16)的底部。
8.根据权利要求1所述的一种污水净化用固液分离装置，其特征在于：所述箱门(19)的背面与箱体(1)的内壁之间设有密封垫。
说明书
一种污水净化用固液分离装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水净化用固液分离装置。
背景技术
污水一般是通过地下管道集中汇入到污水处理厂中进行处理，但是由于污水中存在大量的固体杂质，给后期的污水净化带来很大的工作负担，因此在进行深度处理之前需要对污水进行固液分离的处理，传统的污水固液分离的装置存在分离效率低，分离效果差的情况。
针对上述存在的问题提出了本实用新型，该种污水净化用固液分离装置可以有效解决污水固液分离效率低，分离效果差问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水净化用固液分离装置，解决了污水固液分离效率低，分离效果差的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种污水净化用固液分离装置，包括箱体，所述箱体的底部固定安装有两个相对称的支撑腿，且箱体的右端底部连通出液管，所述箱体的顶部和右端上方分别固定安装有电动推杆和U型机架，所述电动推杆的输出端固定安装有L型板，所述L型板竖直端固定套接有入料管，所述箱体的内顶壁固定安装有两个相对称的支撑板，两个所述支撑板的侧面设有环形轨道，所述U型机架上固定安装有电机，所述电机的输出端固定安装有转轴，所述转轴远离电机的一端贯穿箱体的右侧面并固定安装有分离筒，所述分离筒的表面设有出筛孔，所述分离筒的外表面两组滑块，且每组滑块与环形轨道滑动连接，所述分离筒的左端活动卡接有封板，所述封板的左端与入料管的右端活动连接，所述箱体的内部固定安装有上端敞开的沉淀箱，所述沉淀箱的内部设有过滤海绵板，且沉淀箱的底部设有出水孔，所述箱体的正面设有箱门。
优选的，所述支撑腿的底部设有防滑垫。
优选的，所述入料管与封板之间为螺纹连接，且封板的右端设有与分离筒相适配的卡槽。
优选的，每组所述滑块的数量为六个，且六个滑块呈环形等距离分布在分离筒的外表面。
优选的，所述滑块与环形轨道之间相互适配。
优选的，所述转轴的外表面设有密封圈，且密封圈的右端与箱体的右侧内壁相贴合。
优选的，所述出水孔的数量为一百个，且一百个出水孔呈矩阵分布在沉淀箱的底部。
优选的，所述箱门的背面与箱体的内壁之间设有密封垫。
(三)有益效果
本实用新型提供了一种污水净化用固液分离装置，具备以下有益效果：
(1)该污水净化用固液分离装置，电动推杆、L型板以及入料管之间的配合可以灵活的调节封板的左右位置，进而调节封板与分离筒之间的卡接和分离，便于污水初次固液分离和后期清理分离筒内固体杂质。
(2)该污水净化用固液分离装置，支撑板上的环形轨道、分离筒上表面的六个环形分布的滑块，一方面增加了分离筒转的稳定性，另一方面降低了分离筒转动时的阻力，更加的节能。
(3)该污水净化用固液分离装置，污水的固液分离首先通过动态的分离筒的转动完成初次分离，再通过静态的沉淀箱完成再次分离，分离筒的转动以及沉淀箱底部的出水孔能够提高溶液的通过速度，提高固液分离效率高，分离彻底。
(4)该污水净化用固液分离装置，箱门的设置便于及时对分离筒内的固体杂质进行清理，同时也便于更换或者清洗过滤海绵板，灵活方便，保证固液分离的效果。
（发明人：朱佳博;黄佐仁）
