申请日2020.02.12
公开（公告）日2021.02.12
IPC分类号C02F9/02; C02F101/20; C02F101/30
摘要
本实用新型涉及污水净化技术领域，特别涉及一种自动石墨烯污水净化装置，包括处理池和连接处理池的进水管与出水管，处理池包括预处理池与石墨烯处理池，石墨烯处理池由若干个层层包围设置的石墨烯处理池组合而成，每层的石墨烯处理池内部设置有第一过滤板，石墨烯处理池的直边和拐角边内壁上均设置有第二过滤板，进水管一侧的预处理池内设置有第一挡板，第一挡板一侧的石墨烯处理池内设置有开口和第二挡板，开口上设置有单向阀，通过石墨烯处理池和预处理池相互配合，使得污水容纳在层层围绕设置的预处理池和石墨烯处理池内，延长了污水与活性炭滤网和过滤板的接触时间，处理效果较好且整体不占过多的面积，且造价也较适中。
权利要求书

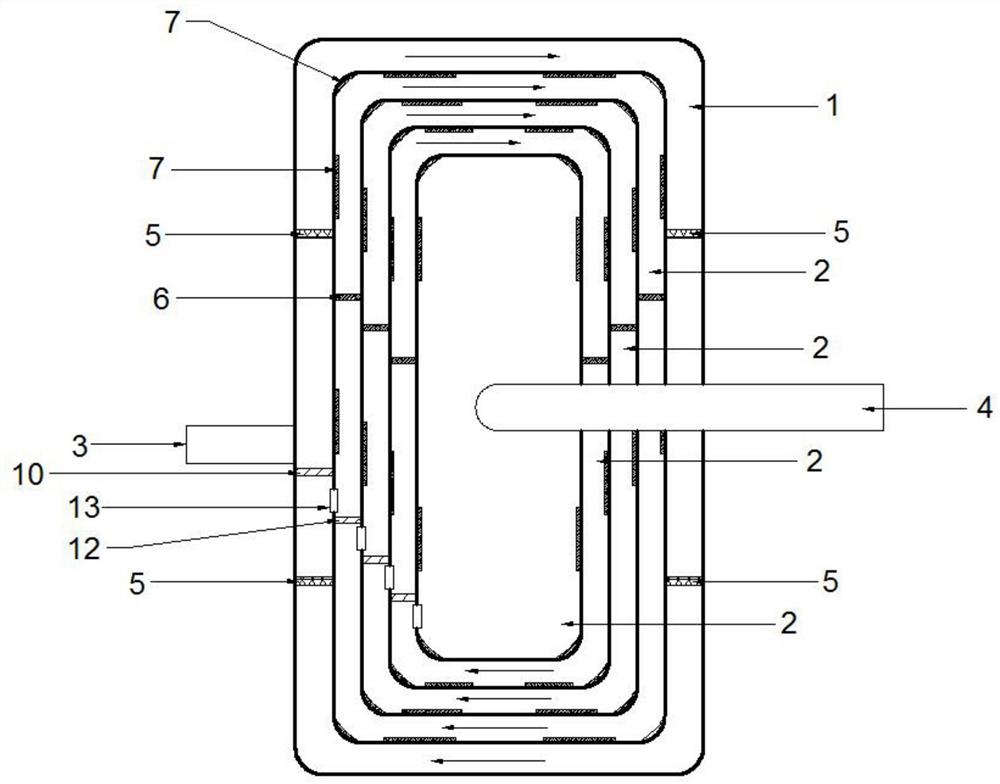

1.一种自动石墨烯污水净化装置，其特征在于：包括处理池和连接所述处理池的进水管(3)与出水管(4)，所述处理池包括预处理池(1)与石墨烯处理池(2)，所述预处理池(1)设置在所述石墨烯处理池(2)的最外层，所述预处理池(1)内固定设置有活性炭滤网(5)，所述石墨烯处理池(2)由若干个层层包围设置的所述石墨烯处理池(2)组合而成，每层所述石墨烯处理池(2)内部设置有第一过滤板(6)，所述石墨烯处理池(2)的直边和拐角边内壁上均设置有第二过滤板(7)。
2.根据权利要求1所述的一种自动石墨烯污水净化装置，其特征在于：所述第一过滤板(6)为表面开设有填料孔(8)的蜂窝板，所述填料孔(8)内设置有石墨烯薄膜(9)。
3.根据权利要求2所述的一种自动石墨烯污水净化装置，其特征在于：所述第二过滤板(7)为内壁填充有氧化石墨烯材料的波纹板。
4.根据权利要求3所述的一种自动石墨烯污水净化装置，其特征在于：所述进水管(3)一侧的所述预处理池(1)内设置有第一挡板(10)，所述第一挡板(10)一侧的所述石墨烯处理池(2)内设置有开口(11)和第二挡板(12)，所述开口(11)上设置有单向阀(13)。
5.根据权利要求4所述的一种自动石墨烯污水净化装置，其特征在于：每个所述石墨烯处理池(2)内均有所述第二挡板(12)、开口(11)以及设置在所述开口(11)内的单向阀(13)，且每个所述石墨烯处理池(2)内的所述第二挡板(12)与单向阀(13)设置在间隔相同距离的位置处。
说明书
一种自动石墨烯污水净化装置
技术领域
本实用新型涉及污水净化技术领域，特别涉及一种自动石墨烯污水净化装置。
背景技术
随着人口不断的增长、工业废水的乱排乱放、城市生活垃圾、农药喷洒等等，造成水污染情况不断加剧，水是生命之源，治理污水迫在眉睫，所以近年来人们开始积极寻找污水处理与利用的方法，常见的污水处理方法有物理法、化学法和生物法，其中物理吸附以其节能和绿色的特点成为污水处理中最方便和环保的方法，传统的物理吸附剂有：活性炭、活化煤、焦炭、煤渣、树脂、木屑等，但是存在吸附容量小、消耗量大和吸附循环次数少等问题，石墨烯拥有比表面积大、强度高、化学稳定性好、可修饰性强以及导电性好等优点，不仅可很好的吸附水中的有机溶剂、重金属等污染物，还可作为催化剂载体，催化水中污染物的降解，但是石墨烯的造价一般较高，大面积的使用石墨烯进行污水处理对很多企业来说可能是一笔不小的开销。
实用新型内容
本实用新型的目的在于提供一种自动石墨烯污水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：包括处理池和连接所述处理池的进水管与出水管，所述处理池包括预处理池与石墨烯处理池，所述预处理池设置在所述石墨烯处理池的最外层，所述预处理池内固定设置有活性炭滤网，所述石墨烯处理池由若干个层层包围设置的所述石墨烯处理池组合而成，每层所述的石墨烯处理池内部设置有第一过滤板，所述石墨烯处理池的直边和拐角边内壁上均设置有第二过滤板。
优选的，所述第一过滤板为表面开设有填料孔的蜂窝板，所述填料孔内设置有石墨烯薄膜。
优选的，所述第二过滤板为内壁填充有氧化石墨烯材料的波纹板。
优选的，所述进水管一侧的所述预处理池内设置有第一挡板，所述第一挡板一侧的所述石墨烯处理池内设置有开口和第二挡板，所述开口上设置有单向阀。
优选的，每个所述石墨烯处理池内均有所述第二挡板、开口以及设置在所述开口内的单向阀，且每个所述石墨烯处理池内的所述第二挡板与单向阀设置在间隔相同距离的位置处。
本实用新型的技术效果和优点：
通过石墨烯处理池和预处理池相互配合，使得污水容纳在层层围绕设置的预处理池和石墨烯处理池内，延长了污水与活性炭滤网和过滤板的接触时间，处理效果较好且整体不占过多的面积，且造价也较适中。
（发明人：方兴永）
