申请日2020.06.11
公开（公告）日2021.02.12
IPC分类号C02F9/14; C02F11/04; C12M1/107; C02F101/30
摘要
本实用新型公开了一种污水厌氧好氧处理装置，包括罐体，在所述罐体内自下而上依次设有厌氧区和好氧区；在所述厌氧区的内部自下而上依次设有下部布水装置、污泥床、上部布水装置和三相分离器；在所述罐体上连接有沼气回收管道，所述三相分离器的集气罩与沼气回收管道相连通；在所述好氧区的内部自下而上依次设有曝气装置和MBR池，在所述MBR池内装有中空纤维膜，在所述MBR池的上部分别设有进水管和出水管，所述出水管延伸至罐体的外部；在所述罐体的顶部设有圆柱形的保温罩。本实用新型将厌氧、好氧两个反应器进行一体式的上下布置，减少了两个反应器之间连接的管道和水泵，简化了结构，且减小了占地面积，能够节省污水处理装置的建设和使用成本。
权利要求书

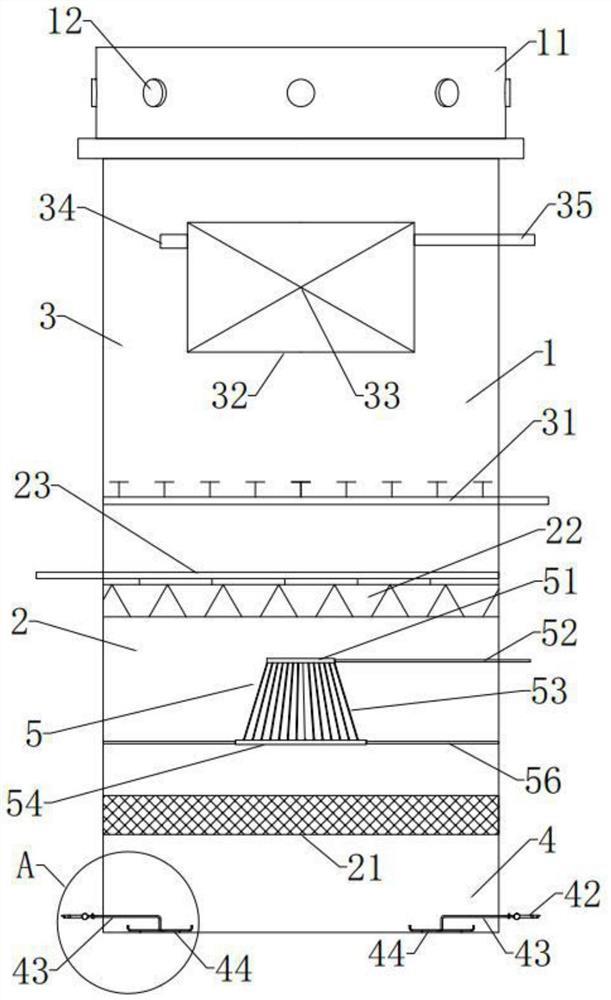

1.一种污水厌氧好氧处理装置，包括罐体(1)，其特征在于：在所述罐体(1)内自下而上依次设有厌氧区(2)和好氧区(3)；
在所述厌氧区(2)的内部自下而上依次设有下部布水装置(4)、污泥床(21)、上部布水装置(5)和三相分离器(22)；在所述罐体(1)上连接有沼气回收管道(23)，所述三相分离器(22)的集气罩与沼气回收管道(23)相连通；
在所述好氧区(3)的内部自下而上依次设有曝气装置(31)和MBR池(32)，在所述MBR池(32)内装有中空纤维膜(33)，在所述MBR池(32)的上部分别设有进水管(34)和出水管(35)，所述出水管(35)延伸至罐体(1)的外部；
在所述罐体(1)的顶部设有圆柱形的保温罩(11)。
2.根据权利要求1所述的污水厌氧好氧处理装置，其特征在于：所述下部布水装置(4)包括两个第一布水器(41)，两个所述第一布水器(41)分别位于罐体(1)的两侧；在所述第一布水器(41)的外侧均连接有第一输水管(42)；在所述第一布水器(41)的内侧均连接有若干第一布水管(43)，所述第一布水管(43)均延伸至罐体(1)的内部；所述第一布水管(43)的内侧端均连接有第二布水管(44)，所述第一布水管(43)与第二布水管(44)的连接端位于第二布水管(44)的中部；在所述第二布水管(44)的两端均设有出水口(45)。
3.根据权利要求2所述的污水厌氧好氧处理装置，其特征在于：在所述厌氧区(2)的底壁上设有若干个等面积的圆形区域，相邻的两个圆形区域的圆心间距为圆形区域直径的0.9倍至1.15倍；所述第二布水管(44)在厌氧区(2)底壁的投影与两个相邻圆形区域的圆心连线在厌氧区(2)底壁的投影相重合；在每个圆形区域内均设有一个出水口(45)，所述出水口(45)的位置与圆形区域的圆心位置相对应，所述出水口(45)在厌氧区(2)的底部呈均匀分布。
4.根据权利要求1所述的污水厌氧好氧处理装置，其特征在于：所述上部布水装置(5)包括第二布水器(51)，在所述罐体(1)上连接有第二输水管(52)，所述第二输水管(52)与第二布水器(51)相连通；在所述第二布水器(51)的下部连接有若干第三布水管(53)，所述第三布水管(53)呈锥形分布；在所述第三布水管(53)的下部设有布水盘(54)，所述第三布水管(53)的下端部均与布水盘(54)相连接；在所述布水盘(54)上设有若干呈圆形分布的布水孔(55)，所述布水孔(55)的数量和位置与第三布水管(53)的数量和位置相对应；在所述布水盘(54)的侧壁上设有若干支撑梁(56)，所述支撑梁(56)的外侧端均与罐体(1)的内侧壁固定连接。
5.根据权利要求1所述的污水厌氧好氧处理装置，其特征在于：所述保温罩(11)密封安装在罐体(1)的顶部，在所述保温罩(11)的侧壁上设有若干电动排气阀(12)。
6.根据权利要求5所述的污水厌氧好氧处理装置，其特征在于：所述保温罩(11)采用FRP采光板制作。
7.根据权利要求1所述的污水厌氧好氧处理装置，其特征在于：所述污泥床(21)为上流式厌氧污泥床。
说明书
一种污水厌氧好氧处理装置
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种污水厌氧好氧处理装置。
背景技术
随着人们对环保意识的提高，企业在排放含有机物的废水时，需要使用污水处理设施。现有技术的污水处理设备，通常采用厌氧和好氧相结合的工艺，依靠厌氧预处理，能够大大减少运行成本，且利用好氧处理，能够达到优良的出水水质。
在污水的厌氧和好氧两步法的处理工艺中，需要使用两个独立的反应器，通常为前后布置，一个用于进行厌氧反应，一个用于进行好氧反应，在使用过程中，两个反应器之间需要连接较多的管道和水泵，以对污水进行输送，结构较为复杂，且由于两个反应器前后布置，占地面积较大，企业在建设和使用时的成本较高。
实用新型内容
为了弥补现有技术的不足，本实用新型提供了一种污水厌氧好氧处理装置，将厌氧、好氧两个反应器进行一体式的上下布置，减少了两个反应器之间连接的管道和水泵，简化了结构，且减小了占地面积，能够节省污水处理装置的建设和使用成本。
以解决现有技术中存在的问题。
本实用新型是通过如下技术方案实现的：
一种污水厌氧好氧处理装置，包括罐体，在所述罐体内自下而上依次设有厌氧区和好氧区；
在所述厌氧区的内部自下而上依次设有下部布水装置、污泥床、上部布水装置和三相分离器；在所述罐体上连接有沼气回收管道，所述三相分离器的集气罩与沼气回收管道相连通；
在所述好氧区的内部自下而上依次设有曝气装置和MBR池，在所述MBR池内装有中空纤维膜，在所述MBR池的上部分别设有进水管和出水管，所述出水管延伸至罐体的外部；
在所述罐体的顶部设有圆柱形的保温罩。
进一步优化地，所述下部布水装置包括两个第一布水器，两个所述第一布水器分别位于罐体的两侧；在所述第一布水器的外侧均连接有第一输水管；在所述第一布水器的内侧均连接有若干第一布水管，所述第一布水管均延伸至罐体的内部；所述第一布水管的内侧端均连接有第二布水管，所述第一布水管与第二布水管的连接端位于第二布水管的中部；在所述第二布水管的两端均设有出水口。
进一步优化地，在所述厌氧区的底壁上设有若干个等面积的圆形区域，相邻的两个圆形区域的圆心间距为圆形区域直径的0.9倍至1.15倍；所述第二布水管在厌氧区底壁的投影与两个相邻圆形区域的圆心连线在厌氧区底壁的投影相重合；在每个圆形区域内均设有一个出水口，所述出水口的位置与圆形区域的圆心位置相对应，所述出水口在厌氧区的底部呈均匀分布。
进一步优化地，所述上部布水装置包括第二布水器，在所述罐体上连接有第二输水管，所述第二输水管与第二布水器相连通；在所述第二布水器的下部连接有若干第三布水管，所述第三布水管呈锥形分布；在所述第三布水管的下部设有布水盘，所述第三布水管的下端部均与布水盘相连接；在所述布水盘上设有若干呈圆形分布的布水孔，所述布水孔的数量和位置与第三布水管的数量和位置相对应；在所述布水盘的侧壁上设有若干支撑梁，所述支撑梁的外侧端均与罐体的内侧壁固定连接。
进一步优化地，所述保温罩密封安装在罐体的顶部，在所述保温罩的侧壁上设有若干电动排气阀。
进一步优化地，所述保温罩采用FRP采光板制作。
进一步优化地，所述污泥床为上流式厌氧污泥床。
本实用新型的有益效果是：
(1)将厌氧、好氧两个反应器进行一体式的上下布置，减少了两个反应器之间连接的管道和水泵，简化了结构，且减小了占地面积，能够节省污水处理装置的建设和使用成本。
(2)在罐体的顶部设置保温罩，能够在冬季对罐体内起到保温的作用，增加低温条件下菌种的活性，以提高冬季污水的处理效率。（发明人:刘福勇）
