申请日2020.06.23
公开（公告）日2021.02.12
IPC分类号B01D41/04
摘要
本实用新型涉及污水处理技术领域，具体地说，涉及一种超微过滤机清洗装置，包括自吸泵，自吸泵的进水口通过管道连接有热水器，热水器的进水端通过管道连接水源，自吸泵的出水端连接有喷淋管，喷淋管的圆周外壁上安装有若干均匀等距呈线性排列的喷淋头，热水器外部安装有用于对热水器进行保温的热水器保温柜。本实用新型通过在喷淋管管壁上设置若干开式喷淋头，自吸泵向喷淋管中供应持续的清水，清水通过开式喷淋头向超微过滤机滤网喷水，有效除去滤网中杂质，通过在自吸泵与水源间布置热水器，避免天气寒冷导致管道内结冰现象，结构简单，操作简便、维护方便，并且适用范围较广，有效的解决超微过滤机滤网清洗问题，便于推广使用。
权利要求书

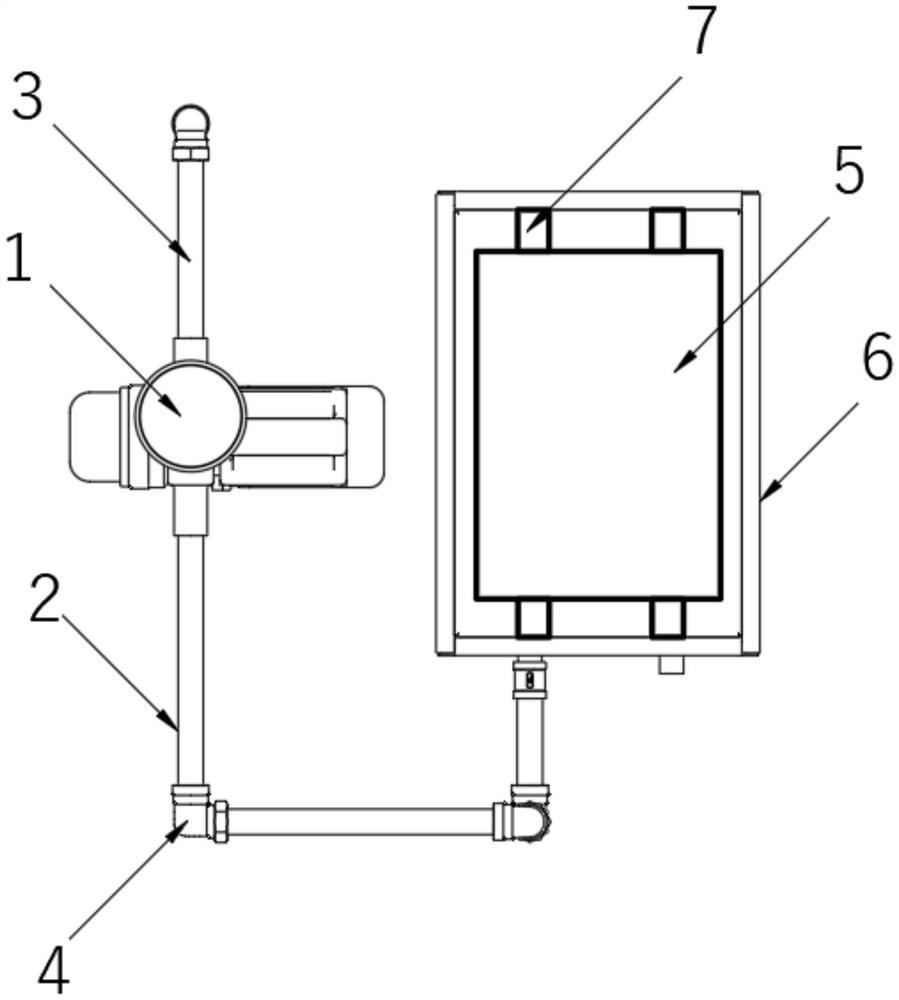

1.一种超微过滤机清洗装置，其特征在于：包括自吸泵(1)，所述自吸泵(1)的进水口通过管道(2)连接有热水器(5)，所述热水器(5)的进水端通过管道(2)连接水源，所述自吸泵(1)的出水端连接有喷淋管(3)，所述喷淋管(3)的圆周外壁上安装有若干均匀等距呈线性排列的喷淋头(31)，所述喷淋管(3)远离所述自吸泵(1)的一端部安装有管道接头(4)，所述热水器(5)外部安装有用于对热水器(5)进行保温的热水器保温柜(6)。
2.根据权利要求1所述超微过滤机清洗装置，其特征在于：所述自吸泵(1)的底部安装有自吸泵底座(11)，所述自吸泵(1)通过固定螺栓(12)安装于自吸泵底座(11)上。
3.根据权利要求1所述超微过滤机清洗装置，其特征在于：所述喷淋管(3)的圆周外壁上开设有若干均匀等距呈线性排列的螺纹安装槽(33)。
4.根据权利要求3所述超微过滤机清洗装置，其特征在于：所述螺纹安装槽(33)与喷淋头(31)的数量相同。
5.根据权利要求4所述超微过滤机清洗装置，其特征在于：所述喷淋头(31)的一端设置有螺纹连接头(34)，所述喷淋头(31)通过螺纹连接头(34)连接于所述螺纹安装槽(33)内。
6.根据权利要求1所述超微过滤机清洗装置，其特征在于：所述热水器保温柜(6)的内壁上设置有用于安装热水器(5)的固定架(7)。
7.根据权利要求1所述超微过滤机清洗装置，其特征在于：所述热水器保温柜(6)的内壁采用保温材料制成。
说明书
一种超微过滤机清洗装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种超微过滤机清洗装置。
背景技术
超微过滤机新型喷淋装置，通过自吸泵将水压入喷淋管中，喷淋管管壁装有若干开式喷淋头，在一定作时间周期中对滤网进行喷洗，避免杂质对超微过滤机的滤网堵塞。
目前常用的超微过滤机喷淋装置，其喷淋的受限性不能有效的对滤网进行清洗，严重缩短了滤网的使用寿命。为了克服这个难题，需要研发一种新型的喷淋装置，以保证该装置对滤网进行全方位的清洗，有效的避免杂质对滤网的堵塞。
实用新型内容
本实用新型的目的在于提供一种超微过滤机清洗装置，以解决上述背景技术中提出现如今超微过滤机喷淋装置，其喷淋的受限性不能有效的对滤网进行清洗，严重缩短了滤网的使用寿命的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种超微过滤机清洗装置，包括自吸泵，所述自吸泵的进水口通过管道连接有热水器，所述热水器的进水端通过管道连接水源，所述自吸泵的出水端连接有喷淋管，所述喷淋管的圆周外壁上安装有若干均匀等距呈线性排列的喷淋头，所述喷淋管远离所述自吸泵的一端部安装有管道接头，所述热水器外部安装有用于对热水器进行保温的热水器保温柜。
作为优选，所述自吸泵的底部安装有自吸泵底座，所述自吸泵通过固定螺栓安装于自吸泵底座上。
作为优选，所述喷淋管的圆周外壁上开设有若干均匀等距呈线性排列的螺纹安装槽。
作为优选，所述螺纹安装槽与喷淋头的数量相同。
作为优选，所述喷淋头的一端设置有螺纹连接头，所述喷淋头通过螺纹连接头连接于所述螺纹安装槽内。
作为优选，所述热水器保温柜的内壁上设置有用于安装热水器的固定架。
作为优选，所述热水器保温柜的内壁采用保温材料制成。
与现有技术相比，本实用新型的有益效果是：
1、本超微过滤机清洗装置中通过设置有喷淋管，喷淋管管壁上设置若干开式喷淋头，自吸泵向喷淋管中供应持续的清水，清水通过开式喷淋头向超微过滤机滤网喷水，有效除去滤网中杂质，通过在自吸泵与水源间布置热水器，避免天气寒冷导致管道内结冰现象，结构简单，操作简便、维护方便，并且适用范围较广，有效的解决超微过滤机滤网清洗问题，便于推广使用。
2、本超微过滤机清洗装置中喷淋头通过螺纹连接头连接于螺纹安装槽内，便于安装和拆卸喷淋头，减少维修费用。
（发明人：薛水波;陈广胜;田政操;王军利;温彦鹏;高洪标;李金花;程国磊;侯亚军;仇书芳）
