申请日 20200409
公开（公告）日 20210205
IPC分类号 B01F7/04; B01F15/00; C02F1/00
摘要
本实用新型公开了一种污水处理用潜水搅拌装置，包括潜水升降板、顶板和底座，潜水升降板的顶部固定连接有顶板，顶板的顶部固定安装有升降电机，潜水升降板的底部固定连接有底座，升降电机的输出端穿过顶板与螺杆的顶端传动连接，潜水升降板一侧的两端均开设有滑槽，该污水处理用潜水搅拌装置设置有潜水升降板，将潜水搅拌装置沿着潜水升降板向下运动潜入水底，通过多个驱动气缸微调两个搅拌轮的高度，使两个搅拌轮调整到合适的位置，然后搅拌电机带动两个搅拌轮旋转，搅拌污水，提高污水处理效率，工作效率高，工作完成后，通过驱动气缸带动安装架抖动，通过带动的水流清洗自身，使用方便，人工劳动量小，强度低。
权利要求书

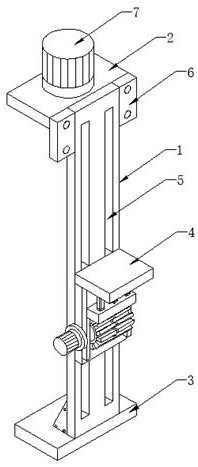

1.一种污水处理用潜水搅拌装置，包括潜水升降板（1）、顶板（2）和底座（3），其特征在于：所述潜水升降板（1）的顶部固定连接有顶板（2），所述顶板（2）的顶部固定安装有升降电机（7），所述潜水升降板（1）的底部固定连接有底座（3），所述升降电机（7）的输出端穿过顶板（2）与螺杆（16）的顶端传动连接，所述螺杆（16）的底端通过旋转座（17）与底座（3）的顶部转动连接，所述潜水升降板（1）一侧的两端均开设有滑槽（5），两个所述滑槽（5）分别与两个滑块（14）滑动连接，且两个所述滑块（14）的一侧分别与潜水搅拌装置（4）一侧的两端固定连接，两个所述滑块（14）的另一侧分别与升降从动装置（15）一侧的两端固定连接，且所述升降从动装置（15）与螺杆（16）的中部螺纹连接。
2.根据权利要求1所述的一种污水处理用潜水搅拌装置，其特征在于：所述潜水升降板（1）与底座（3）连接处的一侧固定设置有两个三角支撑件。
3.根据权利要求1所述的一种污水处理用潜水搅拌装置，其特征在于：所述潜水升降板（1）顶部的两端均固定设置有安装侧板（6），两个所述安装侧板（6）的一侧均开设有两个安装固定孔。
4.根据权利要求1所述的一种污水处理用潜水搅拌装置，其特征在于：所述潜水搅拌装置（4）包括固定板（8）、多个驱动气缸（9）、安装架（10）、两个搅拌轮（11）、搅拌电机（12）和第一安装板（13），所述第一安装板（13）顶部的一侧固定连接有固定板（8），所述固定板（8）的顶部通过多个驱动气缸（9）与安装架（10）的顶部固定连接，所述安装架（10）的中部转动设置有两个搅拌轮（11），且两个所述搅拌轮（11）一侧通过转轴与搅拌电机（12）的输出端传动连接，所述安装架（10）的一侧通过滑轨与第一安装板（13）的一侧滑动连接。
5.根据权利要求1所述的一种污水处理用潜水搅拌装置，其特征在于：所述升降从动装置（15）包括螺纹座（19）和第二安装板（20），所述螺纹座（19）的一侧与第二安装板（20）的一侧固定连接，所述螺纹座（19）的顶部开设有螺纹孔（18）。
说明书
一种污水处理用潜水搅拌装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用潜水搅拌装置。
背景技术
潜水搅拌机主要运用在市政和工业污水处理过程中的混合、搅拌和环流，也可用作景观水环境的养护设备，通过搅拌达到创建水流作用，改善水体质量，增加水中含氧量，有效阻止悬浮物沉积。目前的潜水搅拌设备搅拌效果欠佳，搅拌轮受到污泥层的阻挡，导致旋转搅拌受到阻碍，搅拌效率低，将潜水搅拌设备送入和移出水底一般通过人工进行搬运，操作困难，劳动量大。
实用新型内容
本实用新型的目的在于提供一种污水处理用潜水搅拌装置，以解决上述背景技术提出的目前市场上的目前的潜水搅拌设备搅拌效果欠佳，搅拌轮受到污泥层的阻挡，导致旋转搅拌受到阻碍，搅拌效率低，将潜水搅拌设备送入和移出水底一般通过人工进行搬运，操作困难，劳动量大的问题。
为实现上述目的，本实用新型提供如下技术方案：包括潜水升降板、顶板和底座，所述潜水升降板的顶部固定连接有顶板，所述顶板的顶部固定安装有升降电机，所述潜水升降板的底部固定连接有底座，所述升降电机的输出端穿过顶板与螺杆的顶端传动连接，所述螺杆的底端通过旋转座与底座的顶部转动连接，所述潜水升降板一侧的两端均开设有滑槽，两个所述滑槽分别与两个滑块滑动连接，且两个所述滑块的一侧分别与潜水搅拌装置一侧的两端固定连接，两个所述滑块的另一侧分别与升降从动装置一侧的两端固定连接，且所述升降从动装置与螺杆的中部螺纹连接。
优选的，所述潜水升降板与底座连接处的一侧固定设置有两个三角支撑件。
优选的，所述潜水升降板顶部的两端均固定设置有安装侧板，两个所述安装侧板的一侧均开设有两个安装固定孔。
优选的，所述潜水搅拌装置包括固定板、多个驱动气缸、安装架、两个搅拌轮、搅拌电机和第一安装板，所述第一安装板顶部的一侧固定连接有固定板，所述固定板的顶部通过多个驱动气缸与安装架的顶部固定连接，所述安装架的中部转动设置有两个搅拌轮，且两个所述搅拌轮一侧通过转轴与搅拌电机的输出端传动连接，所述安装架的一侧通过滑轨与第一安装板的一侧滑动连接。
优选的，所述升降从动装置包括螺纹座和第二安装板，所述螺纹座的一侧与第二安装板的一侧固定连接，所述螺纹座的顶部开设有螺纹孔。
与现有技术相比，本实用新型的有益效果是：该污水处理用潜水搅拌装置设置有潜水升降板，将潜水搅拌装置沿着潜水升降板向下运动潜入水底，通过多个驱动气缸微调两个搅拌轮的高度，使两个搅拌轮调整到合适的位置，防止淤泥阻碍搅拌轮转动，降低搅拌效率，然后搅拌电机带动两个搅拌轮旋转，搅拌污水，提高污水处理效率，工作完成后，通过驱动气缸带动安装架抖动，通过带动的水流清洗自身，使用方便，人工劳动量小，强度低。
（发明人：刘明勋;李金良;刘明雷;张衍众）
