申请日20200930
公开（公告）日20210209
IPC分类号C02F9/04
摘要
一种污水恶臭吸收处理设备，包括有：底板和第一支撑架，底板顶部一侧设有第一支撑架；气缸，底板顶部一侧设有气缸；第一推杆，气缸顶部设有第一推杆；过滤机构，底板上设有过滤机构；推料机构，第一支撑架上设有推料机构。本发明通过设有过滤机构，过滤机构中的第一推杆向上运动带动过滤网向上运动，污水中的杂质被过滤网带动向上运动；通过设有推料机构，推料机构中的第一弹簧从被拉伸状态复位，达到了把过滤机构中的杂质自动快速排出的效果；通过设有下药剂机构，下药剂机构中的第四推动杆向后运动，第四推动杆不再堵住药剂盒下方，明矾就会掉落下去，达到了实现使污水与明矾发生化学反应吸附臭气的效果。
权利要求书

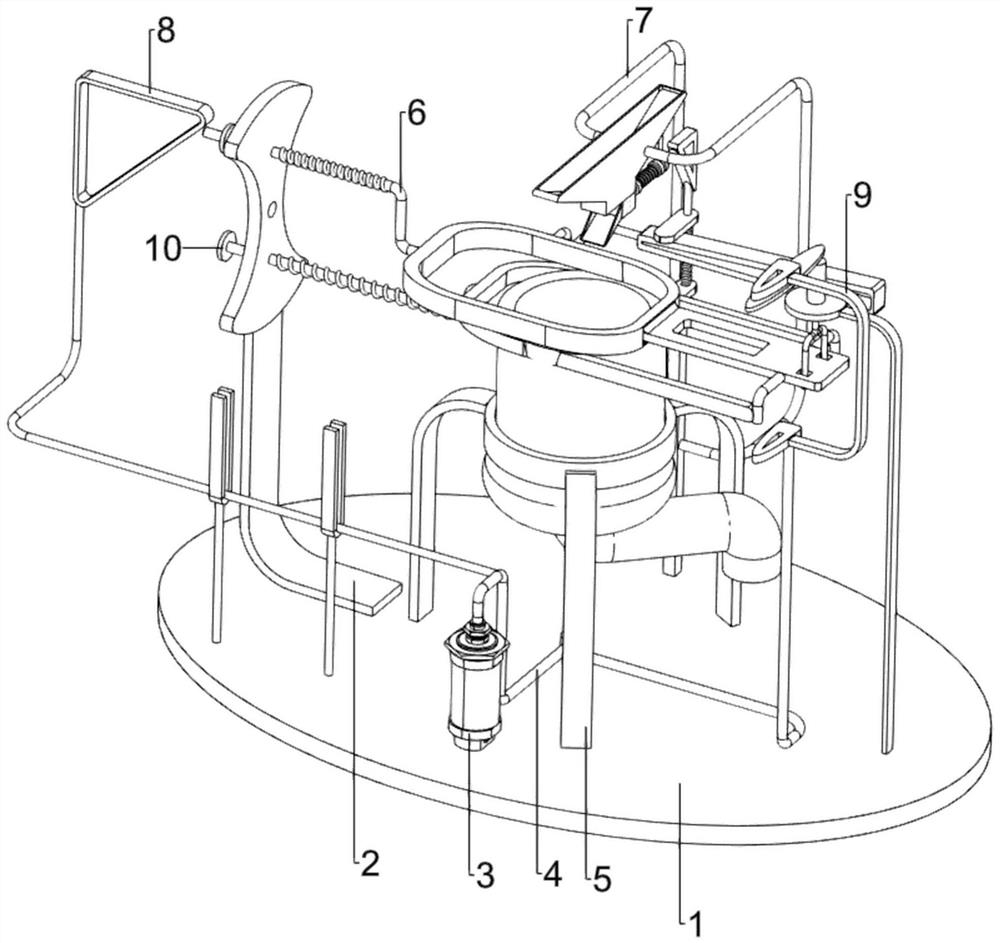

1.一种污水恶臭吸收处理设备，其特征在于，包括有：
底板(1)和第一支撑架(2)，底板(1)顶部一侧设有第一支撑架(2)；
气缸(3)，底板(1)顶部一侧设有气缸(3)；
第一推杆(4)，气缸(3)顶部设有第一推杆(4)；
过滤机构(5)，底板(1)上设有过滤机构(5)；
推料机构(6)，第一支撑架(2)上设有推料机构(6)；
下药剂机构(7)，底板(1)顶部一侧设有下药剂机构(7)；
复位机构(8)，第一推杆(4)一侧设有复位机构(8)。
2.根据权利要求1所述的一种污水恶臭吸收处理设备，其特征在于，过滤机构(5)包括有：
第二支撑组件(51)，底板(1)上设有第二支撑组件(51)；
放料框(52)，第二支撑组件(51)上设有放料框(52)，放料框(52)上开有滑槽(56)；
第二推动杆(53)，放料框(52)上滑动式设有第二推动杆(53)，第二推动杆(53)下部与第一推杆(4)一侧连接；
过滤网(54)，第二推动杆(53)上设有过滤网(54)；
出水管(55)，放料框(52)下部设有出水管(55)。
3.根据权利要求2所述的一种污水恶臭吸收处理设备，其特征在于，推料机构(6)包括有：
第三推动杆(61)，第一支撑架(2)上滑动式设有第三推动杆(61)；
第一弹簧(62)，第三推动杆(61)上套有第一弹簧(62)；
滑动架(63)，第三推动杆(61)上连接有滑动架(63)，滑动架(63)右侧开有槽口(66)；
第一衔接杆(64)，滑动架(63)后侧设有第一衔接杆(64)；
第一支杆(65)，滑动架(63)一侧下部设有第一支杆(65)。
4.根据权利要求3所述的一种污水恶臭吸收处理设备，其特征在于，下药剂机构(7)包括有：
第三支撑杆(71)，底板(1)上设有第三支撑杆(71)；
第二支杆(72)，第三支撑杆(71)上连接有第二支杆(72)；
药剂盒(73)，第二支杆(72)上设有药剂盒(73)；
稳定支架(79)，药剂盒(73)一侧设有稳定支架(79)；
第四推动杆(77)，稳定支架(79)内滑动式设有第四推动杆(77)；
第一三角支杆(74)，第三支撑杆(71)上滑动式设有第一三角支杆(74)；
第二弹簧(75)，第一三角支杆(74)下部套有第二弹簧(75)；
第一三角块(76)，第一衔接杆(64)一侧连接有第一三角块(76)，第一三角块(76)位于第三支撑杆(71)上方；
第三弹簧(78)，第四推动杆(77)上套有第三弹簧(78)，第三弹簧(78)位于稳定支架(79)之间。
5.根据权利要求4所述的一种污水恶臭吸收处理设备，其特征在于，复位机构(8)包括有：
第三支杆(81)，第一推杆(4)一侧连接有第三支杆(81)；
第二三角块(82)，第三支杆(81)上设有第二三角块(82)；
第四支撑组件(83)，底板(1)上设有第四支撑组件(83)，第三支杆(81)与第四支撑组件(83)滑动式连接。
6.根据权利要求5所述的一种污水恶臭吸收处理设备，其特征在于，还包括有卡位机构(9)，卡位机构(9)包括有：
第四支杆(91)，第二推动杆(53)下部一侧连接有第四支杆(91)；
触动支杆(92)，第四支杆(91)上部设有触动支杆(92)；
第五支撑杆(93)，底板(1)顶部一侧设有第五支撑杆(93)；
卡位伸缩组件器(95)，第五支撑杆(93)上设有卡位伸缩组件器(95)；
卡位铁架(94)，卡位伸缩组件器(95)内滑动式连接有卡位铁架(94)。
7.根据权利要求6所述的一种污水恶臭吸收处理设备，其特征在于，还包括有收集机构(10)，收集机构(10)包括有：
滑动块(101)，第五推动杆(102)一侧设有滑动块(101)，滑动块(101)与滑槽(56)内部接触，滑动块(101)一侧与第一支杆(65)下部连接；
第五推动杆(102)，第一支撑架(2)上滑动式设有第五推动杆(102)；
第四弹簧(103)，第五推动杆(102)上套有第四弹簧(103)。
8.根据权利要求7所述的一种污水恶臭吸收处理设备，其特征在于：滑动块(101)整体呈U形，便于放置装杂质的伸缩麻袋。
说明书
一种污水恶臭吸收处理设备
技术领域
本发明涉及一种吸收处理设备，尤其涉及一种污水恶臭吸收处理设备。
背景技术
在城市污水处理中会产生恶臭气体，恶臭可对人体产生嗅觉伤害，是引起呕吐、导致疾病的公害之一。城市污水处理在污水收集、运输、处理过程中以及浓缩污泥的处理过程中，都有恶臭气体产生，恶臭气体一般为多组分低浓度的混合气体，这些物质都带有活性基团，容易发生化学反应，特别是被氧化，当活性基团被氧化后，气味就消失，除臭过程也就是将这些恶臭分子吸收、破坏、降解或者隐蔽的过程。对比一般除臭设备只是单一采用化学除臭法或物理除臭法，而污水中还有较多的杂质，污水中的杂质有很多类，有的会沉淀有的不会沉淀，如果杂质大量沉积会堵塞管道影响污水流通。
因此，亟待设计一种污水恶臭吸收处理设备，能同时对污水进行化学除臭和物理过滤，方便操作，安全无毒。
发明内容
本发明的目的是：提供一种能同时对污水进行化学除臭和物理过滤，方便操作，安全无毒的污水恶臭吸收处理设备。用于克服一般除臭设备只是单一采用化学除臭法或物理除臭法，不能既吸收臭气又过滤杂质的缺点。
本发明的技术方案是：一种污水恶臭吸收处理设备，包括有：
底板和第一支撑架，底板顶部一侧设有第一支撑架；
气缸，底板顶部一侧设有气缸；
第一推杆，气缸顶部设有第一推杆；
过滤机构，底板上设有过滤机构；
推料机构，第一支撑架上设有推料机构；
下药剂机构，底板顶部一侧设有下药剂机构；
复位机构，第一推杆一侧设有复位机构。
在本发明一个较佳实施例中，过滤机构包括有：
第二支撑组件，底板上设有第二支撑组件；
放料框，第二支撑组件上设有放料框，放料框上开有滑槽；
第二推动杆，放料框上滑动式设有第二推动杆，第二推动杆下部与第一推杆一侧连接；
过滤网，第二推动杆上设有过滤网；
出水管，放料框下部设有出水管。
在本发明一个较佳实施例中，推料机构包括有：
第三推动杆，第一支撑架上滑动式设有第三推动杆；
第一弹簧，第三推动杆上套有第一弹簧；
滑动架，第三推动杆上连接有滑动架，滑动架右侧开有槽口；
第一衔接杆，滑动架后侧设有第一衔接杆；
第一支杆，滑动架一侧下部设有第一支杆。
在本发明一个较佳实施例中，下药剂机构包括有：
第三支撑杆，底板上设有第三支撑杆；
第二支杆，第三支撑杆上连接有第二支杆；
药剂盒，第二支杆上设有药剂盒；
稳定支架，药剂盒一侧设有稳定支架；
第四推动杆，稳定支架内滑动式设有第四推动杆；
第一三角支杆，第三支撑杆上滑动式设有第一三角支杆；
第二弹簧，第一三角支杆下部套有第二弹簧；
第一三角块，第一衔接杆一侧连接有第一三角块，第一三角块位于第三支撑杆上方；
第三弹簧，第四推动杆上套有第三弹簧，第三弹簧位于稳定支架之间。
在本发明一个较佳实施例中，复位机构包括有：
第三支杆，第一推杆一侧连接有第三支杆；
第二三角块，第三支杆上设有第二三角块；
第四支撑组件，底板上设有第四支撑组件，第三支杆与第四支撑组件滑动式连接。
在本发明一个较佳实施例中，还包括有卡位机构，卡位机构包括有：
第四支杆，第二推动杆下部一侧连接有第四支杆；
触动支杆，第四支杆上部设有触动支杆；
第五支撑杆，底板顶部一侧设有第五支撑杆；
卡位伸缩组件器，第五支撑杆上设有卡位伸缩组件器；
卡位铁架，卡位伸缩组件器内滑动式连接有卡位铁架。
在本发明一个较佳实施例中，还包括有收集机构，收集机构包括有：
滑动块，第五推动杆一侧设有滑动块，滑动块与滑槽内部接触，滑动块一侧与第一支杆下部连接；
第五推动杆，第一支撑架上滑动式设有第五推动杆；
第四弹簧，第五推动杆上套有第四弹簧。
在本发明一个较佳实施例中，滑动块整体呈U形，便于放置装杂质的伸缩麻袋。
有益效果
1.本发明通过设有过滤机构，过滤机构中的第一推杆向上运动带动过滤网向上运动，污水中的杂质被过滤网带动向上运动，污水通过出水管流出放料框，达到了同时进行污水除臭和过滤的效果；
2.本发明通过设有推料机构，推料机构中的第一弹簧从被拉伸状态复位。达到了把过滤机构中的杂质自动快速排出的效果；
3.本发明通过设有下药剂机构，下药剂机构中的第四推动杆向后运动，第四推动杆不再堵住药剂盒下方，明矾就会掉落下去，达到了实现使污水与明矾发生化学反应吸附臭气的效果。
（发明人：蔡梅清）
