环保型生物膜法污水处理设备

发布时间:2021-4-28 8:03:09

申请日 20200603

公开(公告)日 20210205

IPC分类号 C02F3/12; C02F101/30

摘要

本实用新型提供了一种环保型生物膜法污水处理设备,该环保型生物膜法污水处理设备包括:污水处理池、污水处理装置、以及污泥处理装置;所述污水处理池的一侧固定连接有进水管,所述污水处理池的另一侧固定连接有出水管;所述污水处理装置包括与所述污水处理池滑动连接的多块承载板,以及与每块所述承载板固定连接的微生物膜;所述污泥处理装置包括与所述污水处理池滑动连接的推板,以及用于驱动所述推板滑动的驱动装置;其中,所述推板的一侧与所述污水处理池的底部相贴合。本实用新型的有益效果是:通过设置的污水处理装置,可以对污水处理池中污水中的有机物进行处理;通过设置污泥处理装置,可以在不停机的前提下方便清理污水处理池中的污泥。


权利要求书

1.一种环保型生物膜法污水处理设备,其特征在于,包括:污水处理池、污水处理装置、以及污泥处理装置;

所述污水处理池的一侧固定连接有进水管,所述污水处理池的另一侧固定连接有出水管;

所述污水处理装置包括与所述污水处理池滑动连接的多块承载板,以及与每块所述承载板固定连接的微生物膜;其中,每块所述承载板内均开设有空腔,且每块所述承载板的相对两侧壁均开设有多个与所述空腔相连通的第一出气孔;

所述污泥处理装置包括与所述污水处理池滑动连接的推板,以及用于驱动所述推板滑动的驱动装置;其中,所述推板的一侧与所述污水处理池的底部相贴合。

2.根据权利要求1所述的一种环保型生物膜法污水处理设备,其特征在于,所述污水处理池的底部对应每块所述承载板的位置均开设有插槽,且所述污水处理池的前后两侧壁对应每条所述插槽的位置均开设有竖直的第一滑槽。

3.根据权利要求2所述的一种环保型生物膜法污水处理设备,其特征在于,每条所述第一滑槽内均滑动连接有第一滑块,且每条所述第一滑槽内还转动连接有第一外螺纹杆,所述第一外螺纹杆与对应的所述第一滑块螺纹连接;其中,所述第一滑块与对应的所述承载板固定连接。

4.根据权利要求2所述的一种环保型生物膜法污水处理设备,其特征在于,还包括充气装置;所述充气装置包括与所述污水处理池固定连接的气泵、与所述气泵固定连接的主输气管、以及与所述主输气管固定连接的多根分输气管;其中,多根所述分输气管与多条所述插槽一一对应,且所述分输气管位于对应的所述插槽内。

5.根据权利要求4所述的一种环保型生物膜法污水处理设备,其特征在于,每条所述分输气管均开设有多个排气孔,且每块所述承载板的底部均开设有与所述空腔相连通的多个通孔,多个所述通孔与多个所述排气孔一一对应;且每个所述通孔均固定连接有过滤网。

6.根据权利要求1所述的一种环保型生物膜法污水处理设备,其特征在于,所述驱动装置包括开设在所述污水处理池前后两侧壁上的第二滑槽、与每条所述第二滑槽滑动连接的第二滑块、以及与每条所述第二滑槽转动连接的第二外螺纹杆;其中,所述第二外螺纹杆与对应的所述第二滑块螺纹连接,且所述第二滑块与所述推板固定连接。


说明书

一种环保型生物膜法污水处理设备

技术领域

本实用新型涉及到污水处理技术领域,尤其涉及到一种环保型生物膜法污水处理设备。

背景技术

生活污水是居民日常生活中排出的废水,主要来源于居住建筑和公共建筑,如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物,如蛋白质、碳水化合物、脂肪、氨氮等。存在于生活污水中的有机物极不稳定,容易腐化而产生恶臭。污水中的细菌和病原体以生活污水中有机物为营养而大量繁殖,可导致传染病蔓延流行。因此,生活污水排放前必须进行处理。污水处理的手段有很多,常用的例如重力沉降、沉淀池、活性污泥法、生物膜法、化学沉淀法、氧化还原法,吸附法等等。这其中生物膜法是目前应用较为广泛的一种水处理方法。生物膜法是使污水连续流经填料或某种载体(如碎石、炉渣或塑料蜂窝等)。在填料上就能够形成膜状生物污泥,该膜状生物污泥被称为生物膜,生物膜附着物称为生物膜床。生物膜上繁殖着大量的微生物,能够起到与活性污泥同样的净化作用,吸附并降解污水中的有机污染物;同时,随着膜的厚度的增加到一定程度,需将过厚的膜从盘面脱落,随水流走,否则将会导致生物膜腐败事故。但是现有的处理装置中在处理污泥时,需将整个处理装置停止运行,从而影响了污水处理的效率。

实用新型内容

本实用新型的目的是为了克服现有技术的不足,提供了一种环保型生物膜法污水处理设备。

解决了现有的处理装置中在处理污泥时,需将整个处理装置停止运行,从而影响了污水处理的效率的问题。

本实用新型是通过以下技术方案实现:

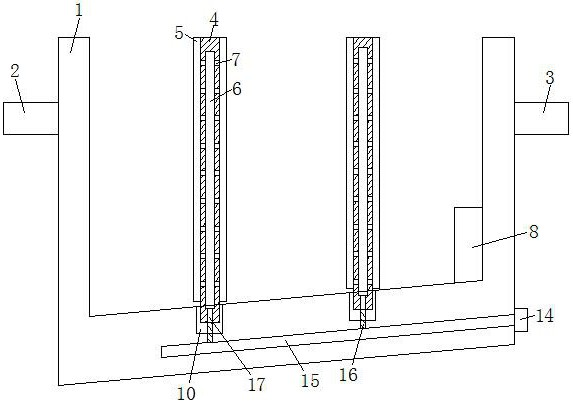

本实用新型提供了一种环保型生物膜法污水处理设备,该环保型生物膜法污水处理设备包括:污水处理池、污水处理装置、以及污泥处理装置;

所述污水处理池的一侧固定连接有进水管,所述污水处理池的另一侧固定连接有出水管;

所述污水处理装置包括与所述污水处理池滑动连接的多块承载板,以及与每块所述承载板固定连接的微生物膜;其中,每块所述承载板内均开设有空腔,且每块所述承载板的相对两侧壁均开设有多个与所述空腔相连通的第一出气孔;

所述污泥处理装置包括与所述污水处理池滑动连接的推板,以及用于驱动所述推板滑动的驱动装置;其中,所述推板的一侧与所述污水处理池的底部相贴合。

优选的,所述污水处理池的底部对应每块所述承载板的位置均开设有插槽,且所述污水处理池的前后两侧壁对应每条所述插槽的位置均开设有竖直的第一滑槽。

优选的,每条所述第一滑槽内均滑动连接有第一滑块,且每条所述第一滑槽内还转动连接有第一外螺纹杆,所述第一外螺纹杆与对应的所述第一滑块螺纹连接;其中,所述第一滑块与对应的所述承载板固定连接。

优选的,还包括充气装置;所述充气装置包括与所述污水处理池固定连接的气泵、与所述气泵固定连接的主输气管、以及与所述主输气管固定连接的多根分输气管;其中,多根所述分输气管与多条所述插槽一一对应,且所述分输气管位于对应的所述插槽内。

优选的,每条所述分输气管均开设有多个排气孔,且每块所述承载板的底部均开设有与所述空腔相连通的多个通孔,多个所述通孔与多个所述排气孔一一对应;且每个所述通孔均固定连接有过滤网。

优选的,所述驱动装置包括开设在所述污水处理池前后两侧壁上的第二滑槽、与每条所述第二滑槽滑动连接的第二滑块、以及与每条所述第二滑槽转动连接的第二外螺纹杆;其中,所述第二外螺纹杆与对应的所述第二滑块螺纹连接,且所述第二滑块与所述推板固定连接。

本实用新型的有益效果是:通过设置的污水处理装置,可以对污水处理池中污水中的有机物进行处理;通过设置污泥处理装置,可以在不停机的前提下方便清理污水处理池中的污泥。

(发明人:刘银鸽;宋莹;王晴;张庆达;韩志江 )
