申请日 20201016
公开（公告）日 20210129
IPC分类号 C02F9/04; C02F103/20
摘要
本发明公开了一种养殖场高浓度废水收集处理装置及其收集处理方法,涉及废水处理的技术领域，包括净化桶；转动管，一端贯穿净化桶的一侧侧壁并与净化桶无缝连接；进药管；定位桶，开口端贯穿净化桶上与转动管相对的侧壁；下支撑架，一侧与定位桶的外圆周壁固定连接、另一侧与转动管转动连接；沉淀管，一端设于定位孔内；排水管，一端口伸入沉淀管内并设有滤网、另一伸出沉淀管的一端设有电磁阀；第一电磁铁，套设于沉淀管上；挡网，与连杆的一端连接；定位柱，与上支撑架转动连接；第一气缸、第二气缸，设置于定位柱的侧壁上；吸尘罩，设置于第二气缸的输出轴上；第二电磁铁，设置于支撑板上；本发明具有使用方便、废水处理效果好、效率高等优点。
权利要求书
1.一种养殖场高浓度废水收集处理装置，其特征在于：包括
净化桶，为圆柱形的盒体，外圆周壁上均匀的设有若干定位孔，用于净化废水；
转动管，一端贯穿净化桶的一侧侧壁并与净化桶无缝连接，伸出净化桶的一端设有密封盖；
进药管，一端贯穿密封盖并与密封盖转动连接，用于向净化桶中注入药液；
定位桶，开口端贯穿净化桶上与转动管相对的侧壁，能够相对净化桶转动；
排水管，一端贯穿定位桶侧壁，用于向净化桶内导入废水；
下支撑架，一侧与定位桶的外圆周壁固定连接、另一侧与转动管转动连接；
沉淀管，一端设于定位孔内，用于沉淀絮凝的杂质；
排水管，一端口伸入沉淀管内并设有滤网、另一伸出沉淀管的一端设有电磁阀，该排水管的外壁还设置有定位结构，该排水管用于排水以及过滤絮凝的杂质；
第一电磁铁，为环形，套设于沉淀管的外圆周壁上，用于配合定位结构抓取排水管；
挡网，为扇形，外圆周壁与净化桶的内圆周壁滑动接触，内圆周壁与连杆的一端连接，该连杆的另一端与定位桶伸入净化桶的一端连接，该挡网用于阻挡沉淀管内絮凝的杂质在跟随净化桶转动时从沉淀管落入净化桶内；
上支撑架，位于下支撑架的正上方，与下支撑架通过连板连接；
定位柱，与上支撑架转动连接；
第一气缸、第二气缸，交错设置于定位柱的侧壁上并跟随定位柱转动；
吸尘罩，设置于第二气缸的输出轴上，用于进入沉淀管内吸收絮凝的杂质；
第二电磁铁，设置于支撑板上，该支撑板与第一气缸的输出轴连接，该第二电磁铁用于配合排水管上的定位结构抓取排水管。
2.根据权利要求1一种养殖场高浓度废水收集处理装置，其特征在于，该吸盘为圆弧形，该定位结构包括
定位套，塑料材质，套设于排水管的外壁；
第一铁环，设置于定位套的一侧侧壁，用于第一电磁铁吸附；
第二铁环，设置于定位套上与第一铁环向背的侧壁上，用于第二电磁铁吸附。
3.根据权利要求1一种养殖场高浓度废水收集处理装置，其特征在于，该排水管伸入沉淀管的一端的外圆周壁上设有一圈防水圈。
4.根据权利要求1一种养殖场高浓度废水收集处理装置，其特征在于，该定位桶上设有第一驱动电机，该第一驱动电机与定位桶内的转动杆连接，该转动杆伸入净化桶内的一端设置有若干搅拌杆，该搅拌杆用于加快废水与絮凝剂的融合。
5.根据权利要求1一种养殖场高浓度废水收集处理装置，其特征在于，该净化桶的侧壁上设置有环形的齿环，该齿环套设于定位桶外，该下支撑架上设置有第一减速机，该第一减速上设置有第一伺服电机，该第一减速机的输出端设置有与齿环啮合的齿轮。
6.根据权利要求1一种养殖场高浓度废水收集处理装置，其特征在于，该上支撑架上设置有第二减速机，该第二减速机上设置有第二伺服电机，该第二减速机的输出轴与定位柱的转轴连接。
7.根据权利要求1-6中任意一项一种养殖场高浓度废水收集处理装置，其特征在于，该排水管与抽水泵的出水端连接，该抽水泵的进水端与进水管连接，该进水管与吸水罩连接。
8.根据权利要求7一种养殖场高浓度废水收集处理装置，其特征在于，该吸水罩的上设置有防堵结构，
该防堵结构包括
转动柱，与吸水罩的内壁转动连接；
滤杆，呈若干纵排设置于转动柱的外圆周壁上，用于跟随转动柱转动将进入吸水罩内的大颗粒杂质带出吸水罩；
刀片，呈纵向排列于吸水罩的一侧端口，相邻两该刀片之间形成转动间隙，该转动间隙用于滤杆穿过，该刀片用于将滤杆上缠绕的线绳截断以及滤下滤杆上的杂物。
9.根据权利要求8一种养殖场高浓度废水收集处理装置，其特征在于，该吸水罩的外壁设有传动链条盒，该传动链条盒的输出端与转动柱的转轴连接，该传动链条盒远离吸水罩的一端设有第二驱动电机。
10.一种权利要求1所述的养殖场高浓度废水收集处理装置的收集处理方法，其特征在于：将吸尘罩与外接的吸尘器连接，先通过排水管向净化桶内注入废水，注入的水量小于净化桶容量的一半，然后通过进药管向净化桶内注入絮凝剂，此时废水中产生絮凝后的杂质，当废水净化完成后，最下方的排水管上的电磁阀打开，净化后的水从排水管排出，由于滤网的存在，絮凝的杂质不会跟随水从排水管流出，水完全排出后，净化桶转动，在转动的过程中，由于挡网的存在，沉淀管内絮凝的杂质不会进入净化桶，当沉淀管移动至最上端时，第一电磁铁关闭，第一气缸带动支撑板和第二电磁铁向下移动，使得第二电磁铁与第二铁环吸附在一起，然后第一气缸带动支撑板回到原来位置，然后定位柱转动，使得吸尘罩正对沉淀管，然后第二气缸带动吸尘罩进入沉淀管，与此同时与吸尘罩连接的吸尘器启动，将沉淀管内的杂质吸出，然后第二气缸带动吸尘罩回到原来位置，定位柱再次转动，使得第一气缸移动至沉淀管的上方，然后第一气缸启动，将排水管再次插入沉淀管内，然后第二电磁铁关闭，第一电磁铁启动，第一气缸打动第二电磁铁回到原来位置，而此时净化桶内同时对废水进行净化。
说明书
一种养殖场高浓度废水收集处理装置及其处理方法
技术领域
本发明涉及废水处理的技术领域，特别涉及一种养殖场高浓度废水收集处理装置及其收集处理方法。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
养殖行业中会产生大量的养殖废水，这些废水中含有大量的杂质，并且水体富营养，这些废水如果不经过处理就会对环境造成一定的损坏，现有的养殖户处理废水的方式主要是将废水经过简单的过滤，再加入药剂进行净化，但是缺乏专门的处理设备，导致了废水处理的效率低下，并且耗费的劳动力较大，因此本申请设置了一种养殖场高浓度废水收集处理装置。
发明内容
本发明所要解决的技术问题是提供一种养殖场高浓度废水收集处理装置及其收集处理方法，以解决背景技术中描述的现有技术中养殖场产生的高浓度废水处理方式效率低、效果差的问题。

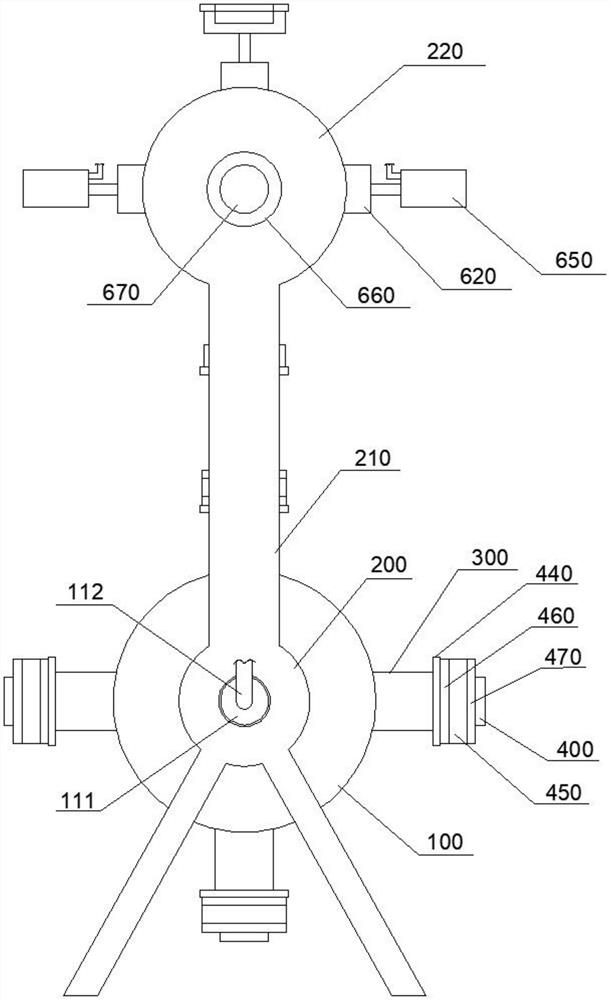

为实现上述目的，本发明提供以下的技术方案：一种养殖场高浓度废水收集处理装置，包括
净化桶，为圆柱形的盒体，外圆周壁上均匀的设有若干定位孔，用于净化废水；
转动管，一端贯穿净化桶的一侧侧壁并与净化桶无缝连接，伸出净化桶的一端设有密封盖；
进药管，一端贯穿密封盖并与密封盖转动连接，用于向净化桶中注入药液；
定位桶，开口端贯穿净化桶上与转动管相对的侧壁，能够相对净化桶转动；
排水管，一端贯穿定位桶侧壁，用于向净化桶内导入废水；
下支撑架，一侧与定位桶的外圆周壁固定连接、另一侧与转动管转动连接；
沉淀管，一端设于定位孔内，用于沉淀絮凝的杂质；
排水管，一端口伸入沉淀管内并设有滤网、另一伸出沉淀管的一端设有电磁阀，该排水管的外壁还设置有定位结构，该排水管用于排水以及过滤絮凝的杂质；
第一电磁铁，为环形，套设于沉淀管的外圆周壁上，用于配合定位结构抓取排水管；
挡网，为扇形，外圆周壁与净化桶的内圆周壁滑动接触，内圆周壁与连杆的一端连接，该连杆的另一端与定位桶伸入净化桶的一端连接，该挡网用于阻挡沉淀管内絮凝的杂质在跟随净化桶转动时从沉淀管落入净化桶内；
上支撑架，位于下支撑架的正上方，与下支撑架通过连板连接；
定位柱，与上支撑架转动连接；
第一气缸、第二气缸，交错设置于定位柱的侧壁上并跟随定位柱转动；
吸尘罩，设置于第二气缸的输出轴上，用于进入沉淀管内吸收絮凝的杂质；
第二电磁铁，设置于支撑板上，该支撑板与第一气缸的输出轴连接，该第二电磁铁用于配合排水管上的定位结构抓取排水管。
优选的：该定位结构包括
定位套，塑料材质，套设于排水管的外壁；
第一铁环，设置于定位套的一侧侧壁，用于第一电磁铁吸附；
第二铁环，设置于定位套上与第一铁环向背的侧壁上，用于第二电磁铁吸附。
优选的：该排水管伸入沉淀管的一端的外圆周壁上设有一圈防水圈。
优选的：该定位桶上设有第一驱动电机，该第一驱动电机与定位桶内的转动杆连接，该转动杆伸入净化桶内的一端设置有若干搅拌杆，该搅拌杆用于加快废水与絮凝剂的融合。
优选的：该净化桶的侧壁上设置有环形的齿环，该齿环套设于定位桶外，该下支撑架上设置有第一减速机，该第一减速上设置有第一伺服电机，该第一减速机的输出端设置有与齿环啮合的齿轮。
优选的：该上支撑架上设置有第二减速机，该第二减速机上设置有第二伺服电机，该第二减速机的输出轴与定位柱的转轴连接。
优选的：该排水管与抽水泵的出水端连接，该抽水泵的进水端与进水管连接，该进水管与吸水罩连接。
优选的：该吸水罩的上设置有防堵结构，
该防堵结构包括
转动柱，与吸水罩的内壁转动连接；
滤杆，呈若干纵排设置于转动柱的外圆周壁上，用于跟随转动柱转动将进入吸水罩内的大颗粒杂质带出吸水罩；
刀片，呈纵向排列于吸水罩的一侧端口，相邻两该刀片之间形成转动间隙，该转动间隙用于滤杆穿过，该刀片用于将滤杆上缠绕的线绳截断以及滤下滤杆上的杂物。
优选的：该吸水罩的外壁设有传动链条盒，该传动链条盒的输出端与转动柱的转轴连接，该传动链条盒远离吸水罩的一端设有第二驱动电机。
一种养殖场高浓度废水收集处理装置收集处理废水的方法，在使用前需要将吸尘罩与外接的吸尘器连接，先通过排水管向净化桶内注入废水，注入的水量小于净化桶容量的一半，然后通过进药管向净化桶内注入絮凝剂，此时废水中产生絮凝后的杂质，当废水净化完成后，最下方的排水管上的电磁阀打开，净化后的水从排水管排出，由于滤网的存在，絮凝的杂质不会跟随水从排水管流出，水完全排出后，净化桶转动，在转动的过程中，由于挡网的存在，沉淀管内絮凝的杂质不会进入净化桶，当沉淀管移动至最上端时，第一电磁铁关闭，第一气缸带动支撑板和第二电磁铁向下移动，使得第二电磁铁与第二铁环吸附在一起，然后第一气缸带动支撑板回到原来位置，然后定位柱转动，使得吸尘罩正对沉淀管，然后第二气缸带动吸尘罩进入沉淀管，与此同时与吸尘罩连接的吸尘器启动，将沉淀管内的杂质吸出，然后第二气缸带动吸尘罩回到原来位置，定位柱再次转动，使得第一气缸移动至沉淀管的上方，然后第一气缸启动，将排水管再次插入沉淀管内，然后第二电磁铁关闭，第一电磁铁启动，第一气缸打动第二电磁铁回到原来位置，而此时净化桶内同时对废水进行净化。
采用以上技术方案的有益效果是：
本申请通过设置的第一伺服电机配合齿轮、齿环能够带动净化桶间歇性转动，净化桶的一侧侧壁在定位桶上转动、另一侧侧壁通过转动管在下支撑架上转动，通过进药管能够向净化桶内注入絮凝剂，通过第一驱动电机能够电动搅拌杆转动，使得絮凝剂与废水混合的更加均匀，絮凝的杂质就会进入沉淀管内，通过第一电磁铁配合第一铁环能够将排水管固定与沉淀管上，打开的第一电磁阀能够将净化桶内净化后的水排出，而滤网则起到防止絮凝的杂质从排水管排出，净化桶的在转动的同时，由于挡网的存在，沉淀管内的杂质不会再次进入净化桶内，通过设置的第一气缸配合第二电磁铁能够将排水管从沉淀管上取下，然后第二气缸带动吸尘罩进入沉淀管内，将沉淀管内沉淀的絮凝杂质吸走，然后第一气缸配合第一电磁铁、第二电磁铁，再次将排水管置于沉淀管上；
本申请还在吸水罩上设置防堵结构，通过防堵结构中的转动柱带动滤杆转动，滤杆滤除的杂质经过刀片组成的转动间隙后被滤除，能够起到较好的防堵效果。
发明人 （吴红娟）
