申请日 20180712
公开（公告）日 20210129
IPC分类号 B01J27/185; C02F1/30; C02F1/72; C02F101/30
摘要
本发明公开了一种FePO4非均相可见光Fenton催化剂及处理有机废水的方法。本发明的一种FePO4非均相可见光Fenton催化剂，包含用量之比为2.5～10 mg：1 mmol的有机染料组分、FePO4。一种处理有机废水的方法，包括如下步骤：包括如下步骤：（1）将用量比为1:1的XPO4与FeSO4•7H2O混合于有机染料溶液中；（2）加入H2O2，在降解有机染料的过程中生成FePO4；（3）将所得的FePO4沉淀物、双氧水投入待处理有机废水中。本发明的FePO4非均相可见光Fenton催化剂，引入RhB一方面可以增加所制备FePO4的比表面积，从而增加催化反应的活性位点；另一方面使得所制备FePO4的分散性更好，颗粒尺寸更小，这同样有利于催化反应的进行。
权利要求书
1.一种FePO4非均相可见光Fenton催化剂，其特征在于：包含用量之比为2.5～10mg ：1mmol的有机染料组分、FePO4；所述催化剂的制备方法如下：（1）将摩尔比为1:1的XPO4与FeSO4·7H2O混合于有机染料溶液中；（2）加入H2O2，在降解有机染料的过程中生成FePO4；其中，所述XPO4为NH4H2PO4、(NH4)2HPO4、KH2PO4、K2HPO4、H3PO4、Na2HPO4或NaH2PO4。
2.如权利要求1所述的一种FePO4非均相可见光Fenton催化剂，其特征在于：所述有机染料组分为罗丹明B或酸性红。
3.一种处理有机废水的方法，其特征在于：包括如下步骤：（1）将摩尔比为1:1的XPO4与FeSO4•7H2O混合于有机染料溶液中；（2）加入H2O2，在降解有机染料的过程中生成FePO4；（3）调节溶液的pH，将所得的FePO4沉淀物、双氧水投入待处理有机废水中；其中，所述XPO4为NH4H2PO4、(NH4)2HPO4、KH2PO4、K2HPO4、H3PO4、Na2HPO4或NaH2PO4。
4.如权利要求3所述的一种处理有机废水的方法，其特征在于：所述FePO4的投加量为0.5～2g/L。
5.如权利要求3所述的一种处理有机废水的方法，其特征在于：所述双氧水的投加量为5～20mmol/L。
6.如权利要求3所述的一种处理有机废水的方法，其特征在于：所述待处理有机废水的污染物含量为0～20mg/L。
7.如权利要求3所述的一种处理有机废水的方法，其特征在于：所述双氧水为30wt%质量分数的水溶液。
8.如权利要求3所述的一种处理有机废水的方法，其特征在于：处理的时间为10～150min。
说明书
一种FePO4非均相可见光Fenton催化剂及处理有机废水的 方法
技术领域
本发明涉及处理废水技术领域，尤其涉及一种FePO4非均相可见光Fenton催化剂及处理有机废水的方法。
背景技术
随着我国城市化和工业化进程的加速，我国废水的排放量也逐年增加，导致水环境和水生态不断恶化。Fenton氧化技术是一项环境友好的新型环保技术，因其具备独特的优点如氧化能力强，在实际运用中占地空间小以及对环境友好等特点而被广泛应用于各种废水的处理。然而近年来，Fenton氧化技术在实际废水处理的过程中遇到了一些瓶颈，如反应过程伴随着大量铁泥的产生，增加了处理成本，并且在有机污染物处理过程中达到一定去除率后无法再继续去除有机物，易造成H2O2用量的消耗。因此，解决这些瓶颈对Fenton氧化技术的广泛应用显得尤为重要。本发明所制备的新型FePO4非均相可见光Fenton催化剂能够很好的解决上述瓶颈。
发明内容
本发明的目的在于，针对现有技术的上述不足，提出一种操作简单方便、降解效率高的FePO4非均相可见光Fenton催化剂及处理有机废水的方法。
本发明的一种FePO4非均相可见光Fenton催化剂，包含用量之比为2.5～10 mg ：1mmol的有机染料组分、FePO4。
优选的，所述有机染料组分为罗丹明B或酸性红。
一种处理有机废水的方法，包括如下步骤：包括如下步骤：（1）将用量比为1:1的XPO4与FeSO4•7H2O混合于有机染料溶液中；（2）加入H2O2，在降解有机染料的过程中生成FePO4；（3）将所得的FePO4沉淀物、双氧水投入待处理有机废水中。
优选的，所述XPO4为NH4H2PO4、（NH4）2HPO4、KH2PO4、K2HPO4、H3PO4、Na2HPO4或NaH2PO4。
优选的，所述FePO4的投加量为0.5～2 g/L。
优选的，所述双氧水的投加量为5～20 mmol/L。
优选的，所述待处理有机废水的污染物含量为0～20 mg/L。
优选的，所述双氧水为30%质量分数的水溶液。
优选的，处理的时间为10～150 min。

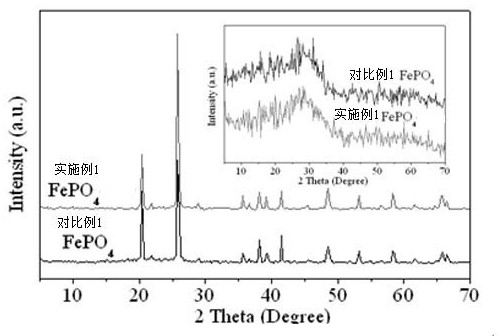

本发明的FePO4非均相可见光Fenton催化剂，引入RhB一方面可以增加所制备FePO4的比表面积，从而增加催化反应的活性位点；另一方面使得所制备FePO4的分散性更好，颗粒尺寸更小，这同样有利于催化反应的进行。
发明人 （郭盛;刘香铭;徐睿;陈金毅;王继全;秦茜;）
