申请日 20201103
公开（公告）日 20210129
IPC分类号 C02F9/04; C02F101/10
摘要
本发明公开了一种废水中硫化物处理设备，包括设备外壳，所述设备外壳内设有储水腔，所述储水腔内设有传感器，所述储水腔上端连接有进水管道，所述设备外壳内设有定量机构和搅拌机构，所述设备外壳下端部分设有分离机构，所述定量机构包括设在所述储水腔下方的设有第一水腔，所述储水腔下端连接有有第一流水腔，该装置结构简单，操作简便，该装置在使用时，通过对废水中硫化物浓度进行检测，从而控制废水流入第一水腔的量，然后每次通入一定量的硫酸亚铁溶液，从而使得硫化物能够被彻底反应，且硫酸亚铁也恰好能反应完，不会造成二次污染，并且将生产的沉淀物质进行过滤分离，使得废水处理更加的完善。
权利要求书
1.一种废水中硫化物处理设备，包括设备外壳，其特征在于：所述设备外壳内设有储水腔，所述储水腔内设有传感器，所述储水腔上端连接有进水管道，所述设备外壳内设有定量机构和搅拌机构，所述设备外壳下端部分设有分离机构，所述定量机构包括设在所述储水腔下方的设有第一水腔，所述储水腔下端连接有有第一流水腔，所述第一流水腔内设有第一移动腔，所述第一移动腔内设有第一活塞，所述第一活塞右端连接有第一连杆，所述第一连杆右端固定连接有第一挡板，所述第一挡板右侧设有限位销，所述限位销上端固定连接有限位拉绳，所述限位销右端固定连接有限位弹簧，所述限位弹簧的另一端固定连接在所述设备外壳上，所述第一水腔左端固定连接有升降块，所述升降块内滑动连接有浮块，所述浮块，所述浮块上端固定连接有推杆，所述推杆上端固定连接有第二活塞，所述升降块内设有第一气腔，所述第二活塞在所述第一气腔内上下移动，所述第一气腔与所述第一移动腔左端连通，所述浮块下端固定连接有升降弹簧，所述升降弹簧的另一端固定连接在所述升降块上，所述升降块还设有梯形块，所述梯形块右端固定连接有第一弹簧，所述第一弹簧的另一端固定连接在所述升降块上，所述梯形块左端还固定连接有第一鲍登线，所述第一水腔下方设有第二移动腔，所述第二移动腔内设有移动片，所述移动片下端固定连接有第一电磁铁，所述第二移动腔下端固定连接有第二电磁铁，所述第一电磁铁与所述第二电磁铁之间设有第二弹簧，所述移动片上端固定连接有第二连杆，所述第二连杆上端与所述升降块固定连接，所述第一水腔左侧设有第二水腔，所述第二水腔内放有一定浓度的硫酸亚铁溶液，所述第二水腔的出水口处设有电磁阀，所述第一水腔下端连接有第二流水腔，所述第二流水腔内设有第二移动腔，所述第二移动腔内设有第二挡板，所述第二挡片右端与所述限位拉绳固定连接，所述第二挡片右端固定连接有第三弹簧，所述第三弹簧的另一端固定连接在所述第二移动腔右内壁上，所述第二移动腔上方设有限位块，所述限位块上端固定连接有第二鲍登线，所述限位块上端还固定连接有第四弹簧，所述第四弹簧的另一端固定连接在所述第二移动腔上方壁上。
2.根据权利要求 1 所述的一种废水中硫化物处理设备，其特征在于：所述搅拌机构包括设在所述第二流水腔左侧的传动腔，所述传动腔上固定连接有电机，所述电机上动力连接有传动轴，所述传动轴下方设有转动连接在所述传动腔下内壁上的输出轴，所述传动轴与所述输出轴之间设有第一棘轮，所述输出轴上固定连接有变速齿轮，所述变速齿轮外固定连接有拉伸弹簧，所述拉伸弹簧的另一端固定连接有齿根，所述第二流水腔下端连有搅拌腔，所述输出轴连入所述搅拌腔内，所述输出轴在所述搅拌腔一侧上固定连接有搅拌轮，所述输出轴右侧设有转动连接在所述传动腔下内壁上的第一转轴，所述第一转轴上固定连接有从动齿轮，所述从动齿轮能够与所述变速齿轮啮合，所述第一转轴上方设有转动连接在所述传动腔上内壁上的第二转轴，所述第一转轴与所述第二转轴之间设有第二棘轮，所述第二棘轮上绕有控制拉绳，所述搅拌腔下端出口处设有第三移动腔，所述第三移动腔内设有第三挡板，所述第三挡板左端与所述控制拉绳固定连接，所述第三挡板右端固定连接有复位弹簧，所述复位弹簧的另一端固定连接在所述第三移动腔右内壁上。
3.根据权利要求 1所述的一种废水中硫化物处理设备，其特征在于：所述分离机构包括设在所述搅拌腔下端的分离腔，所述分离腔内设有分离板，所述分离板上设有滤网，所述分离板下端固定连接有第五弹簧，所述第五弹簧固定连接在所述分离腔的腔壁上，所述分离腔上设有滑槽，所述滑槽右侧设有第一气压腔，所述第一气压腔内设有第三活塞，所述第三活塞左端固定连接有第三连杆，所述第三连杆左端固定连接有推板，所述推板在所述滑槽内左右移动，所述滑槽下方设有第四移动腔，所述第四移动腔内设有感应销，所述感应销右端固定连接有第四连杆，所述第四连杆右端固定连接有第四活塞，所述第四移动腔右侧设有第二气压腔，所述第四活塞在所述第二气压腔内移动，所述第四活塞右端固定连接有第六弹簧，所述第六弹簧的另一端固定连接在所述第二气压腔右内壁上，所述第二气压腔与所述第一气压腔连通，所述感应销下端与所述第一鲍登线和所述第二鲍登线固定连接。
说明书
一种废水中硫化物处理设备
技术领域
本发明涉及废水处理技术领域，具体为一种废水中硫化物处理设备。
背景技术
通常来讲，一般的工业废水中都会含有一定量的硫化物，如生活污水，造纸废水，印染废水，皮革废水，化工废水以及一些电镀废水中都含有少量硫化物。
硫酸亚铁被投入废水中后，促使硫化物形成硫化铁，并最后与其它有机污染物聚合成矾花，在重力作用下沉淀形成密实的污泥。
发明内容
本发明要解决的技术问题是提供一种废水中硫化物处理设备，解决了废水中硫化物处理不彻底的问题。
本发明是通过以下技术方案来实现的。

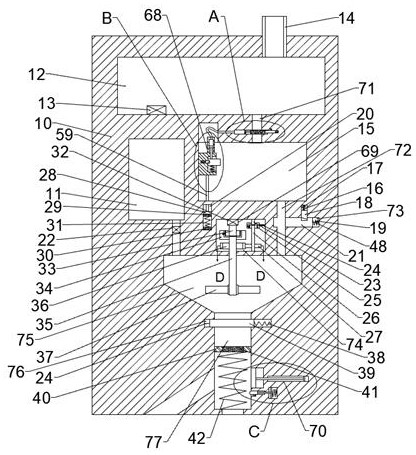

本发明的一种废水中硫化物处理设备，包括设备外壳，所述设备外壳内设有储水腔，所述储水腔内设有传感器，所述储水腔上端连接有进水管道，所述设备外壳内设有定量机构和搅拌机构，所述设备外壳下端部分设有分离机构，所述定量机构包括设在所述储水腔下方的设有第一水腔，所述储水腔下端连接有有第一流水腔，所述第一流水腔内设有第一移动腔，所述第一移动腔内设有第一活塞，所述第一活塞右端连接有第一连杆，所述第一连杆右端固定连接有第一挡板，所述第一挡板右侧设有限位销，所述限位销上端固定连接有限位拉绳，所述限位销右端固定连接有限位弹簧，所述限位弹簧的另一端固定连接在所述设备外壳上，所述第一水腔左端固定连接有升降块，所述升降块内滑动连接有浮块，所述浮块，所述浮块上端固定连接有推杆，所述推杆上端固定连接有第二活塞，所述升降块内设有第一气腔，所述第二活塞在所述第一气腔内上下移动，所述第一气腔与所述第一移动腔左端连通，所述浮块下端固定连接有升降弹簧，所述升降弹簧的另一端固定连接在所述升降块上，所述升降块还设有梯形块，所述梯形块右端固定连接有第一弹簧，所述第一弹簧的另一端固定连接在所述升降块上，所述梯形块左端还固定连接有第一鲍登线，所述第一水腔下方设有第二移动腔，所述第二移动腔内设有移动片，所述移动片下端固定连接有第一电磁铁，所述第二移动腔下端固定连接有第二电磁铁，所述第一电磁铁与所述第二电磁铁之间设有第二弹簧，所述移动片上端固定连接有第二连杆，所述第二连杆上端与所述升降块固定连接，所述第一水腔左侧设有第二水腔，所述第二水腔内放有一定浓度的硫酸亚铁溶液，所述第二水腔的出水口处设有电磁阀，所述第一水腔下端连接有第二流水腔，所述第二流水腔内设有第二移动腔，所述第二移动腔内设有第二挡板，所述第二挡片右端与所述限位拉绳固定连接，所述第二挡片右端固定连接有第三弹簧，所述第三弹簧的另一端固定连接在所述第二移动腔右内壁上，所述第二移动腔上方设有限位块，所述限位块上端固定连接有第二鲍登线，所述限位块上端还固定连接有第四弹簧，所述第四弹簧的另一端固定连接在所述第二移动腔上方壁上。
优选地，所述搅拌机构包括设在所述第二流水腔左侧的传动腔，所述传动腔上固定连接有电机，所述电机上动力连接有传动轴，所述传动轴下方设有转动连接在所述传动腔下内壁上的输出轴，所述传动轴与所述输出轴之间设有第一棘轮，所述输出轴上固定连接有变速齿轮，所述变速齿轮外固定连接有拉伸弹簧，所述拉伸弹簧的另一端固定连接有齿根，所述第二流水腔下端连有搅拌腔，所述输出轴连入所述搅拌腔内，所述输出轴在所述搅拌腔一侧上固定连接有搅拌轮，所述输出轴右侧设有转动连接在所述传动腔下内壁上的第一转轴，所述第一转轴上固定连接有从动齿轮，所述从动齿轮能够与所述变速齿轮啮合，所述第一转轴上方设有转动连接在所述传动腔上内壁上的第二转轴，所述第一转轴与所述第二转轴之间设有第二棘轮，所述第二棘轮上绕有控制拉绳，所述搅拌腔下端出口处设有第三移动腔，所述第三移动腔内设有第三挡板，所述第三挡板左端与所述控制拉绳固定连接，所述第三挡板右端固定连接有复位弹簧，所述复位弹簧的另一端固定连接在所述第三移动腔右内壁上。
优选地，所述分离机构包括设在所述搅拌腔下端的分离腔，所述分离腔内设有分离板，所述分离板上设有滤网，所述分离板下端固定连接有第五弹簧，所述第五弹簧固定连接在所述分离腔的腔壁上，所述分离腔上设有滑槽，所述滑槽右侧设有第一气压腔，所述第一气压腔内设有第三活塞，所述第三活塞左端固定连接有第三连杆，所述第三连杆左端固定连接有推板，所述推板在所述滑槽内左右移动，所述滑槽下方设有第四移动腔，所述第四移动腔内设有感应销，所述感应销右端固定连接有第四连杆，所述第四连杆右端固定连接有第四活塞，所述第四移动腔右侧设有第二气压腔，所述第四活塞在所述第二气压腔内移动，所述第四活塞右端固定连接有第六弹簧，所述第六弹簧的另一端固定连接在所述第二气压腔右内壁上，所述第二气压腔与所述第一气压腔连通，所述感应销下端与所述第一鲍登线和所述第二鲍登线固定连接。
本发明的有益效果：该装置结构简单，操作简便，该装置在使用时，通过对废水中硫化物浓度进行检测，从而控制废水流入第一水腔的量，然后每次通入一定量的硫酸亚铁溶液，从而使得硫化物能够被彻底反应，且硫酸亚铁也恰好能反应完，不会造成二次污染，并且将生产的沉淀物质进行过滤分离，使得废水处理更加的完善。
发明人 （于建家）
