申请日 20190604
公开（公告）日 20201204
IPC分类号 B01D29/03; B01D29/82; B01D29/94
摘要
本发明公开了一种环保型废水处理用污泥分离系统，箱体内设有分离腔，分离腔的上方固定安装有气缸，气缸的下端设有挤压装置，分离腔内还固定安装有滤板，箱体的底部固定安装有排水管，箱体上还连接有进料系统，箱体内还设有污泥排出系统；将含有污泥的废水通过收集罩注入分离腔内，然后电动伸缩杆收缩带动塞子将进污管封闭，然后气缸伸展带动活塞向下移动，使活塞与废水之间的压强增大，便于废水透过滤板的过水孔并从排水管排出，活塞与滤板相抵使污泥进一步脱水，最后气缸收缩回复，开启封闭板，电动推杆伸展并带动推板将污泥推出分离腔外，避免了污泥黏附在滤板上，污泥分离效率较高，避免了污泥容易黏附在滤板上，污泥分离效率较高。
权利要求书

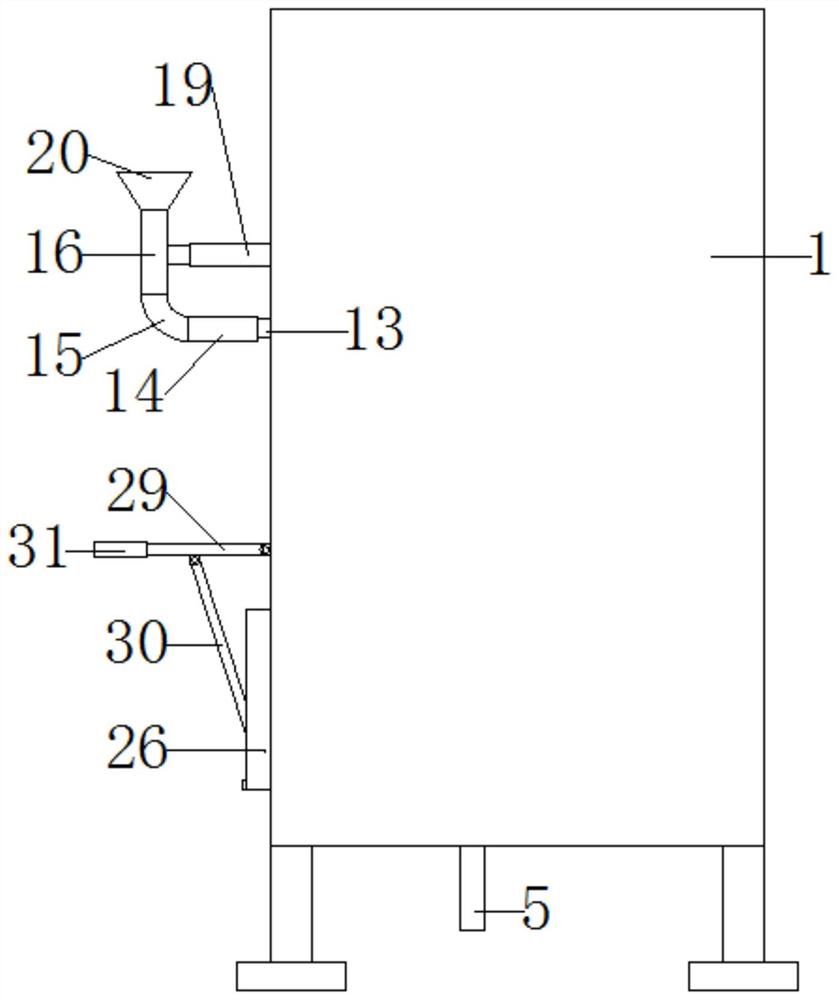

1.一种环保型废水处理用污泥分离系统，其特征在于：包括箱体，所述箱体内设有分离腔，所述分离腔的上方固定安装有向下延伸的气缸，所述气缸的下端设有挤压装置，分离腔内还固定安装有水平的滤板，所述滤板上设有多个均匀分布的过水孔，所述滤板位于所述挤压装置的下方；所述箱体的底部固定安装有与所述分离腔相连通的排水管；所述箱体上还连接有进料系统；所述箱体内还设有污泥排出系统。
2.如权利要求1所述的一种环保型废水处理用污泥分离系统，其特征在于：所述挤压装置包括固定安装在所述气缸的下端的立柱，所述立柱内设有安装腔，所述安装腔设有向下延伸并穿透所述立柱的通孔，所述通孔内活动安装有连接柱，所述连接柱的上端固定安装有挡块，所述挡块的上方与所述安装腔之间设有弹簧；所述立柱的下端固定安装有与所述分离腔相匹配的活塞。
3.如权利要求1所述的一种环保型废水处理用污泥分离系统，其特征在于：所述进料系统包括固定安装在所述箱体的左侧的向左延伸的进污管，所述进污管与所述分离腔相连通，所述进污管位于所述挤压装置与所述滤板之间，所述进污管的外侧套设有外管，所述外管的左端通过弯头连接有竖管；所述外管内通过固定梁固定安装有与所述进污管相匹配的塞子，所述塞子位于所述进污管的左侧，所述竖管与所述箱体之间固定连接有左右延伸的电动伸缩杆。
4.如权利要求3所述的一种环保型废水处理用污泥分离系统，其特征在于：所述竖管的上端固定安装有漏斗状的收集罩。
5.如权利要求1所述的一种环保型废水处理用污泥分离系统，其特征在于：所述污泥排出系统包括位于所述箱体的右侧壁的内侧的固定槽，所述固定槽内固定安装有向左延伸的电动推杆，所述电动推杆的左端固定安装有推板，所述推板的下端与所述滤板相抵，所述推板的前端与所述箱体的前侧壁相抵，所述推板的后端与所述箱体的后侧壁相抵；所述箱体的右侧壁与所述推板相应位置处还设有与所述推板相匹配的收纳槽；所述箱体的左侧壁与所述推板位置相对应处设有与所述推板相匹配的的排泥口，所述排泥口的外侧设有封闭板。
6.如权利要求5所述的一种环保型废水处理用污泥分离系统，其特征在于：所述箱体的左侧前后相对地固定安装有两个辅助板，两个所述辅助板之间相对地设有两个竖向延伸的滑道，所述封闭板滑动安装在两个所述滑道之间；所述封闭板与所述箱体的左侧相贴合，所述箱体的左侧还固定安装有位于所述排泥口的下方的挡板，所述挡板位于两个所述辅助板之间，当所述封闭板的下端与所述挡板相抵时，所述封闭板将所述排泥口封闭；所述箱体上还设有带动所述封闭板上下移动的连动装置。
7.如权利要求6所述的一种环保型废水处理用污泥分离系统，其特征在于：所述连动装置包括转动安装在所述箱体的左侧的控制杆，所述控制杆转动的轴线前后延伸，所述控制杆位于所述封闭板的正上方，所述控制杆与所述封闭板之间设有连杆，所述连杆的上端铰接在所述控制杆上，所述连杆的下端铰接在所述封闭板上；所述控制杆远离所述箱体的一端还固定安装有把手。
说明书
一种环保型废水处理用污泥分离系统
技术领域
本发明涉及污水处理技术领域，具体涉及一种环保型废水处理用污泥分离系统。
背景技术
随着社会的发展和工业化的进步，废水和污泥的产生量也随之迅速增加，其中工业污泥，来自各种工业生产所产生的固体与水、油、化学污染、有机质的混合物，污泥是污水处理后的产物,是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体。污泥的主要特性是含水率高(可高达99％以上),有机物含量高,容易腐化发臭,并且颗粒较细,比重较小,呈胶状液态。它是介于液体和固体之间的浓稠物,可以用泵运输,但它很难通过沉降进行固液分离。
在废水处理过程中，需要对污泥进行分离，现有技术中一般通过将含有污泥的废水盛放在筒状装置中采用离心的方法进行污泥分离，但污泥容易黏附在装置内，堆积后影响污泥分离效果。
发明内容
本发明所要解决的技术问题是提供一种环保型废水处理用污泥分离系统，可避免污泥堆积，污泥分离效率高，以解决现有技术中的问题。
为解决上述技术问题，本发明的技术方案是：一种环保型废水处理用污泥分离系统，包括箱体，所述箱体内设有分离腔，所述分离腔的上方固定安装有向下延伸的气缸，所述气缸的下端设有挤压装置，分离腔内还固定安装有水平的滤板，所述滤板上设有多个均匀分布的过水孔，所述滤板位于所述挤压装置的下方；所述箱体的底部固定安装有与所述分离腔相连通的排水管；所述箱体上还连接有进料系统；所述箱体内还设有污泥排出系统。
作为优选的技术方案，所述挤压装置包括固定安装在所述气缸的下端的立柱，所述立柱内设有安装腔，所述安装腔设有向下延伸并穿透所述立柱的通孔，所述通孔内活动安装有连接柱，所述连接柱的上端固定安装有挡块，所述挡块的上方与所述安装腔之间设有弹簧；所述立柱的下端固定安装有与所述分离腔相匹配的活塞。
作为优选的技术方案，所述进料系统包括固定安装在所述箱体的左侧的向左延伸的进污管，所述进污管与所述分离腔相连通，所述进污管位于所述挤压装置与所述滤板之间，所述进污管的外侧套设有外管，所述外管的左端通过弯头连接有竖管；所述外管内通过固定梁固定安装有与所述进污管相匹配的塞子，所述塞子位于所述进污管的左侧，所述竖管与所述箱体之间固定连接有左右延伸的电动伸缩杆。
作为进一步的改进，所述竖管的上端固定安装有漏斗状的收集罩。
作为优选的技术方案，所述污泥排出系统包括位于所述箱体的右侧壁的内侧的固定槽，所述固定槽内固定安装有向左延伸的电动推杆，所述电动推杆的左端固定安装有推板，所述推板的下端与所述滤板相抵，所述推板的前端与所述箱体的前侧壁相抵，所述推板的后端与所述箱体的后侧壁相抵；所述箱体的右侧壁与所述推板相应位置处还设有与所述推板相匹配的收纳槽；所述箱体的左侧壁与所述推板位置相对应处设有与所述推板相匹配的的排泥口，所述排泥口的外侧设有封闭板。
作为优选的技术方案，所述箱体的左侧前后相对地固定安装有两个辅助板，两个所述辅助板之间相对地设有两个竖向延伸的滑道，所述封闭板滑动安装在两个所述滑道之间；所述封闭板与所述箱体的左侧相贴合，所述箱体的左侧还固定安装有位于所述排泥口的下方的挡板，所述挡板位于两个所述辅助板之间，当所述封闭板的下端与所述挡板相抵时，所述封闭板将所述排泥口封闭；所述箱体上还设有带动所述封闭板上下移动的连动装置。
作为优选的技术方案，所述连动装置包括转动安装在所述箱体的左侧的控制杆，所述控制杆转动的轴线前后延伸，所述控制杆位于所述封闭板的正上方，所述控制杆与所述封闭板之间设有连杆，所述连杆的上端铰接在所述控制杆上，所述连杆的下端铰接在所述封闭板上；所述控制杆远离所述箱体的一端还固定安装有把手。
由于采用了上述技术方案，一种环保型废水处理用污泥分离系统，包括箱体，所述箱体内设有分离腔，所述分离腔的上方固定安装有向下延伸的气缸，所述气缸的下端设有挤压装置，分离腔内还固定安装有水平的滤板，所述滤板上设有多个均匀分布的过水孔，所述滤板位于所述挤压装置的下方，所述箱体的底部固定安装有与所述分离腔相连通的排水管，所述箱体上还连接有进料系统，所述箱体内还设有污泥排出系统；将含有污泥的废水通过收集罩注入竖管，废水和污泥通过外管和进污管进入分离腔内，然后电动伸缩杆收缩带动竖管和外管向右移动，外管带动塞子将进污管封闭，然后气缸伸展带动活塞向下移动，使活塞与废水之间的压强增大，便于废水透过滤板的过水孔并从排水管排出，污泥则被滤板阻挡，直至活塞与滤板相抵，通过活塞挤压滤板上的污泥使污泥进一步脱水，最后气缸收缩回复，开启封闭板，电动推杆伸展并带动推板向左移动，推板将滤板上的污泥从排泥口推出分离腔外，避免了污泥黏附在滤板上，污泥分离效率较高。
发明人 （安军烽;沈余良;）
