申请日 20200323
公开（公告）日 20201201
IPC分类号 C02F1/48
摘要
本实用新型公开了一种旋转磁场工业废水处理装置，主要包括主管、主处理器、若干分流管以及排放管，所述主管两侧开设有一对第一回水管，所述主处理器安装于主管上，所述主管端部与若干所述分流管的一端连通，本实用新型涉及污水处理技术领域，该工业废水处理装置在排水管道的基础上进行改进，利用废水中有害离子带电的特性，利用电磁原理进行有害离子和清水之间的分离，采用了双极处理，在管径较大的主管处进行初步分离后，将一次排出的清水进行分流，在管径较小的分流管内进行二次电磁分离，避免管径过大中心电磁力不足影响处理效果，增加了工业废水排出的清洁程度，并且采用分体结构连接方便单独拆卸换装，便于后期维护。
权利要求书

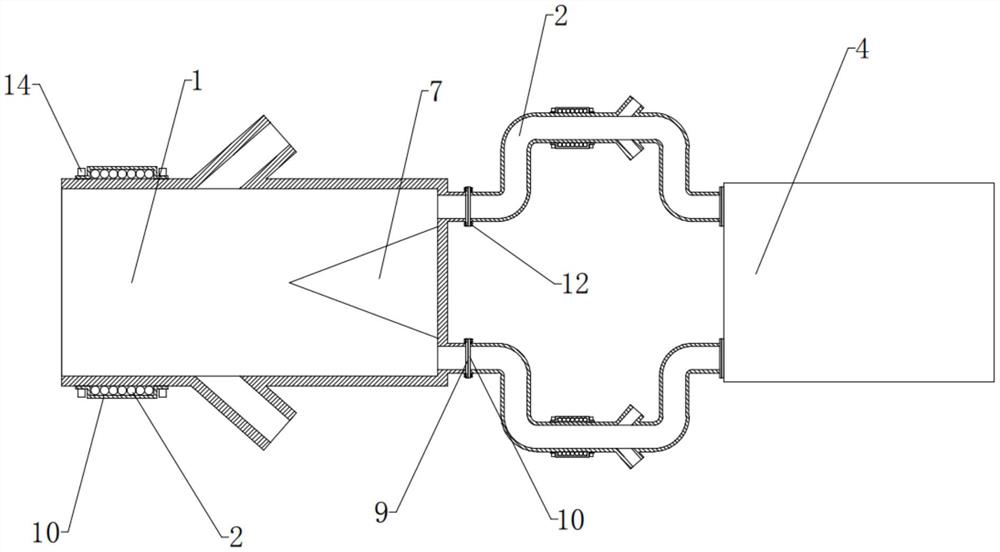

1.一种旋转磁场工业废水处理装置，主要包括主管(1)、主处理器(2)、若干分流管(3)以及排放管(4)，其特征在于，所述主管(1)两侧开设有一对第一回水管(5)，所述主处理器(2)安装于主管(1)上，所述主管(1)端部与若干所述分流管(3)的一端连通，若干所述分流管(3)上对称布置有若干对第二回水管(6)，若干所述分流管(3)上设有若干副处理器(13)，所述排放管(4)与若干所述分流管的另一端连通；
所述一种旋转磁场工业废水处理装置，还包括：导流锥(7)、若干分水口(8)以及若干法兰盘(9)；
所述主管(1)与若干分流管(3)对接端部中心一侧设有导流锥(7)，所述主管(1)端部且位于导流锥(7)四周呈环形阵列开设有若干分水口(8)，若干所述分水口(8)上设有若干法兰盘(9)，若干法兰盘(9)分别与若干分流管(3)连通；
所述主处理器(2)与若干副处理器(13)均为电磁线圈，且电磁线圈外罩固定有防护罩(10)。
2.根据权利要求1所述的一种旋转磁场工业废水处理装置，其特征在于，所述主处理器(2)安装于主管(1)外壁面上且与导流锥(7)尖端间隔0.5m以上。
3.根据权利要求1所述的一种旋转磁场工业废水处理装置，其特征在于，若干所述分流管(3)均为几字形结构且端部设有若干对接盘(11)，对接盘(11)与法兰盘(9)通过若干螺栓(12)连接。
4.根据权利要求3所述的一种旋转磁场工业废水处理装置，其特征在于，若干所述对接盘(11)与若干所述法兰盘(9)之间设有若干密封垫。
5.根据权利要求1所述的一种旋转磁场工业废水处理装置，其特征在于，一对所述第一回水管(5)以及若干对第二回水管(6)均位于主处理器(2)或若干副处理器(13)的下水侧且与管壁倾斜布置。
6.根据权利要求1所述的一种旋转磁场工业废水处理装置，其特征在于，所述防护罩(10)由一对半环形的PVC材质的长条状板块，且其两端与主管(1) 或者分流管(3)管壁通过一对套箍(14)固定。
说明书
一种旋转磁场工业废水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种旋转磁场工业废水处理装置。
背景技术
工业废水是工业生产中所产生的工业废料，其中含有大量的有害物质，如果直接排放到环境中，不仅会污染环境，而且可能造成在此环境中生活的人感染疾病等，因而需要对工业废水进行直接回收或者处理后再行排放，而现有的工业废水处理手段主要包括曝气、中和、添加絮凝剂等，不仅处理过程中费时费力，而且占用场地较大，针对上述情况，出现了基于工业废水中的有害离子进行污水费力的方法，即工业废水中的杂质和带电有害离子在旋转磁场的作用下相对运动，从而实现水与有害离子分离的过程，而现有的利用旋转磁场处理工业废水的设备中，其多只有单向单管，为了满足排放量因而管径很粗，造成了其管径中心磁场较弱，无法有效携带中心水线内的有害离子偏转，进而降低了处理效果，鉴于此，针对上述问题深入研究，遂有本案产生。
实用新型内容
针对现有技术的不足，本实用新型提供了一种旋转磁场工业废水处理装置，解决了现有的利用旋转磁场处理工业废水的设备中，其多只有单向单管，为了满足排放量因而管径很粗，造成了其管径中心磁场较弱，无法有效携带中心水线内的有害离子偏转，进而降低了处理效果的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种旋转磁场工业废水处理装置，主要包括主管、主处理器、若干分流管以及排放管，所述主管两侧开设有一对第一回水管，所述主处理器安装于主管上，所述主管端部与若干所述分流管的一端连通，若干所述分流管上对称布置有若干对第二回水管，若干所述分流管上设有若干副处理器，所述排放管与若干所述分流管的另一端连通；
所述一种旋转磁场工业废水处理装置，还包括：导流锥、若干分水口以及若干法兰盘；
所述主管与若干分流管对接端部中心一侧设有导流锥，所述主管端部且位于导流锥四周呈环形阵列开设有若干分水口，若干所述分水口上设有若干法兰盘，若干法兰盘分别与若干分流管连通；
所述主处理器与若干副处理器均为电磁线圈，且电磁线圈外罩固定有防护罩。
优选的，所述主处理器安装于主管外壁面上且与导流锥尖端间隔0.5m以上。
优选的，若干所述分流管均为几字形结构且端部设有若干对接盘，对接盘与法兰盘通过若干螺栓连接。
优选的，若干所述对接盘与若干所述法兰盘之间设有若干密封垫。
优选的，一对所述第一回水管以及若干对第二回水管均位于主处理器或若干副处理器的下水侧且与管壁倾斜布置。
优选的，所述防护罩由一对半环形的PVC材质的长条状板块，且其两端与主管或者分流管管壁通过一对套箍固定。
有益效果
本实用新型提供了一种旋转磁场工业废水处理装置。具备以下有益效果：该工业废水处理装置在排水管道的基础上进行改进，利用废水中有害离子带电的特性，利用电磁原理进行有害离子和清水之间的分离，采用了双极处理，在管径较大的主管处进行初步分离后，将一次排出的清水进行分流，在管径较小的分流管内进行二次电磁分离，避免管径过大中心电磁力不足影响处理效果，增加了工业废水排出的清洁程度，并且采用分体结构连接方便单独拆卸换装，便于后期维护。
发明人 （文志东;王海超;）
