申请日 20200331
公开（公告）日 20201201
IPC分类号 C02F1/00; C02F103/30
摘要
本实用新型公开了一种染色废水强化脱氮装置，包括反应釜本体，所述反应釜本体下端的两侧分别连接有污水进管和放空管，反应釜本体的下端固定连接有反冲洗进水管，反应釜本体下端的一侧开设有出料口，出料口的上啮合有密封盖，所述反冲洗进水管的下端贯穿反应釜本体的下端，并连接有进水泵。本染色废水强化脱氮装置，通过在反应釜本体内设置反冲洗进水管，且反冲洗进水管延伸至反应釜本体的上端，将反冲洗水导向填料，增加出水点，同时增加冲击力，提高冲洗效果，且在反冲洗进水管起到支撑固定保护管的作用，通过保护管连接有螺旋板，使得填料呈螺旋状分布，螺旋板既起到支撑作用，又能隔离填料，保证污水呈螺旋状上升。
权利要求书

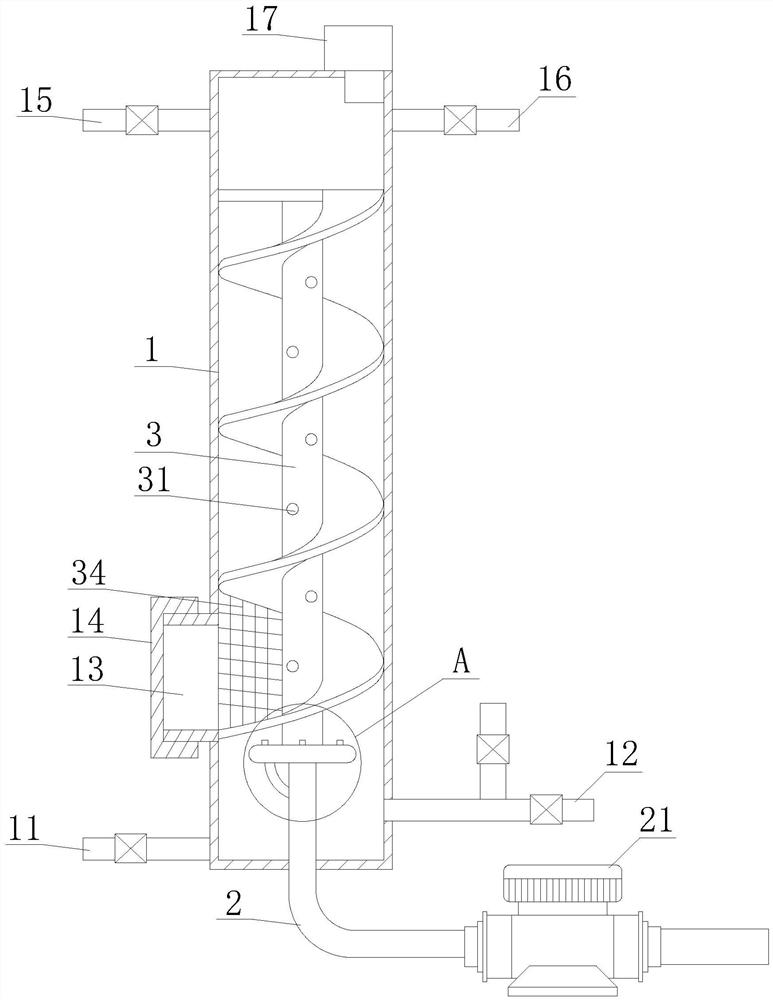

1.一种染色废水强化脱氮装置，包括反应釜本体(1)，其特征在于：所述反应釜本体(1)下端的两侧分别连接有污水进管(11)和放空管(12)，反应釜本体(1)的下端固定连接有反冲洗进水管(2)，反应釜本体(1)下端的一侧开设有出料口(13)，出料口(13)的上啮合有密封盖(14)，所述反冲洗进水管(2)的下端贯穿反应釜本体(1)的下端，并连接有进水泵(21)，反冲洗进水管(2)的上端套有保护管(3)，反冲洗进水管(2)的外壁上连接有出水管(22)，出水管(22)远离保护管(3)的一端与保护管(3)的内壁固定连接，反冲洗进水管(2)下端的外壁上固定连接有环形水管(23)，环形水管(23)的上表面等距离的连接有出水口(231)，环形水管(23)下表面的一侧连接有分支管(24)，分支管(24)的下端与出水管(22)联通，所述保护管(3)的上端固定连接有支撑板(32)，支撑板(32)的一端与反应釜本体(1)内壁固定连接，支撑板(32)的一侧固定连接有螺旋板(33)，螺旋板(33)的内侧壁与保护管(3)的外壁固定连接，螺旋板(33)的外侧壁与反应釜本体(1)的内壁固定连接。
2.根据权利要求1所述的一种染色废水强化脱氮装置，其特征在于：所述出水管(22)呈螺旋状分布在反冲洗进水管(2)的外壁上，且出水管(22)为锥形结构，出水管(22)靠近反冲洗进水管(2)一端的直径大于另一端的直径。
3.根据权利要求1所述的一种染色废水强化脱氮装置，其特征在于：所述保护管(3)的侧壁上开设有出水孔(31)，出水孔(31)与出水管(22)的位置一一对应，且出水孔(31)与出水管(22)的一端固定连接。
4.根据权利要求1所述的一种染色废水强化脱氮装置，其特征在于：所述反冲洗进水管(2)的上端连接有封口板。
5.根据权利要求1所述的一种染色废水强化脱氮装置，其特征在于：所述螺旋板(33)上设置有硫铁矿填料层和硫磺填料层，螺旋板(33)的下端与出料口(13)下端的位置齐平。
6.根据权利要求1所述的一种染色废水强化脱氮装置，其特征在于：所述螺旋板(33)的下端连接有过滤板(34)，过滤板(34)的下端分别与螺旋板(33)连接，过滤板(34)的两侧分别与保护管(3)和反应釜本体(1)连接。
7.根据权利要求1所述的一种染色废水强化脱氮装置，其特征在于：所述反应釜本体(1)的上端设置有投料口(17)、第一排水管(15)和第二排水管(16)。
说明书
一种染色废水强化脱氮装置
技术领域
本实用新型涉及燃烧废水技术领域，具体为一种染色废水强化脱氮装置。
背景技术
纺织印染是工业污染防治与节水的重点行业之一。纺织印染废水占全国工业废水排放总量的8％，其中化学需氧量(COD)、氨氮排放量占全国工业排放总量的9％及3％是排名第4的重污染行业。印染是纺织产品后加工工序，是纺织工业适应和满足消费、启动市场、增加经济效益的关键，但印染也是纺织行业污染最重的工序，废水排放量占行业废水排放总量的60-80％，是影响和制约纺织工业发展的关键环节。
中国专利CN105621608B公开了一种印染废水自养反硝化脱氮装置及方法，属于印染废水处理技术领域。通过自养反硝化细菌，以还原态硫和铁为电子供体，将水中的NO3--N还原成N2实现脱氮。本发明通过硫铁矿和硫磺组合装填，并优化配比，具有脱氮效率高、出水pH变化小的优点。
同时还具有启动速度快，无需接种污泥，反冲洗周期长等优点。该发明可根据印染废水处理厂二级出水TN的情况，采取TN超标时运行，TN达标时停止运行，二级出水直接跨越本发明进入下一处理单元或直接排放，具有运行方式灵活，运行费用低的优点。
该申请虽然在一定程度上解决了背景技术中的问题，但是该申请中反应器主体结构简单，不方便对填料进行更换，同时反冲洗的出水口只有一个，水源不能充分清洗到填料。
实用新型内容
本实用新型的目的在于提供一种染色废水强化脱氮装置，具有脱氮效果好，容易更换填料，方便冲洗的优点，解决了现有技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种染色废水强化脱氮装置，包括反应釜本体，所述反应釜本体下端的两侧分别连接有污水进管和放空管，反应釜本体的下端固定连接有反冲洗进水管，反应釜本体下端的一侧开设有出料口，出料口的上啮合有密封盖，所述反冲洗进水管的下端贯穿反应釜本体的下端，并连接有进水泵，反冲洗进水管的上端套有保护管，反冲洗进水管的外壁上连接有出水管，出水管远离保护管的一端与保护管的内壁固定连接，反冲洗进水管下端的外壁上固定连接有环形水管，环形水管的上表面等距离的连接有出水口，环形水管下表面的一侧连接有分支管，分支管的下端与出水管联通，所述保护管的上端固定连接有支撑板，支撑板的一端与反应釜本体内壁固定连接，支撑板的一侧固定连接有螺旋板，螺旋板的内侧壁与保护管的外壁固定连接，螺旋板的外侧壁与反应釜本体的内壁固定连接。
优选的，所述出水管呈螺旋状分布在反冲洗进水管的外壁上，且出水管为锥形结构，出水管靠近反冲洗进水管一端的直径大于另一端的直径。
优选的，所述保护管的侧壁上开设有出水孔，出水孔与出水管的位置一一对应，且出水孔与出水管的一端固定连接。
优选的，所述反冲洗进水管的上端连接有封口板。
优选的，所述螺旋板上设置有硫铁矿填料层和硫磺填料层，螺旋板的下端与出料口下端的位置齐平。
优选的，所述螺旋板的下端连接有过滤板，过滤板的下端分别与螺旋板连接，过滤板的两侧分别与保护管和反应釜本体连接。
优选的，所述反应釜本体的上端设置有投料口、第一排水管和第二排水管。
与现有技术相比，本实用新型的有益效果如下：
本染色废水强化脱氮装置，通过在反应釜本体内设置反冲洗进水管，且反冲洗进水管延伸至反应釜本体的上端，将反冲洗水导向填料，增加出水点，同时增加冲击力，提高冲洗效果，且在反冲洗进水管起到支撑固定保护管的作用，通过保护管，连接有螺旋板，使得填料呈螺旋状分布，螺旋板既起到支撑作用，又能隔离填料，保证污水呈螺旋状上升，从而延伸了污水的移动路径，增加了脱氮的工作时长，提高了脱氮的效果，且螺旋板能够方便更换填料，节省人力。
发明人 （王继南）
