申请日 20200423
公开（公告）日 20201201
IPC分类号 B01D29/03; B01D29/64
摘要
本实用新型涉及废水处理技术领域，且公开了一种高效工业废水深度处理设备，包括底板，所述底板上表面的左侧固定连接有过滤装置，所述底板上表面的右侧固定连接有处理装置，所述底板下表面的四角均固定连接有万向轮。该高效工业废水深度处理设备，通过从观察槽内观察到处理层有较多堆积后，而后控制推杆电机启动，使得推板向后移动将处理层上表面后侧堆积的杂质颗粒沿着入料槽推入收集盒内，进而减少了杂质颗粒堵塞管道的次数，避免对深度处理造成影响，通过控制推杆电机将推板向前移动，使得将处理层上表面前侧堆积的杂质颗粒沿着入料槽推入收集盒内，进而缩短了清理杂质颗粒所需要的时间，降低了对处理进度的影响程度。
权利要求书

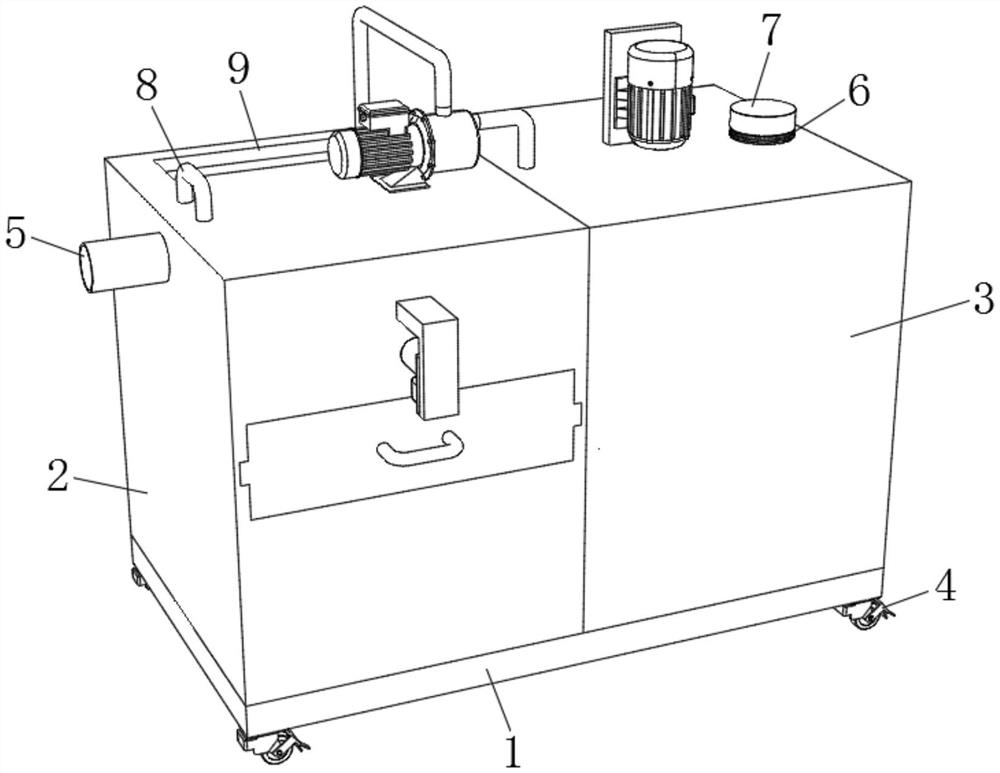

1.一种高效工业废水深度处理设备，包括底板(1)，其特征在于：所述底板(1)上表面的左侧固定连接有过滤装置(2)，所述底板(1)上表面的右侧固定连接有处理装置(3)，所述底板(1)下表面的四角均固定连接有万向轮(4)，所述过滤装置(2)左侧面的顶部插接有进水管(5)，所述处理装置(3)上表面右侧的中部连通有入料口(6)，所述入料口(6)的外表面设置有箱体盖(7)，所述过滤装置(2)上表面左侧的中部固定连接有拖动把手(8)，所述过滤装置(2)上表面的后侧开设有观察槽(9)；
所述过滤装置(2)包括过滤箱(201)，所述过滤箱(201)上表面的右侧固定连接有水泵(202)，所述水泵(202)的输出端和输入端固定连接有出水管(203)和入水管(204)，所述入水管(204)的前端与过滤箱(201)背面右侧的底部插接，所述过滤箱(201)内壁的顶部固定连接有处理层(205)，所述处理层(205)上表面的前后两侧均开设有入料槽，所述过滤箱(201)正面的中部滑动连接有收集盒(206)，所述收集盒(206)正面的中部固定连接有操作把手(207)，所述过滤箱(201)内壁顶部的左右两侧均开设有连接槽(208)，所述连接槽(208)的内部设置有推板(209)，所述过滤箱(201)正面的顶部固定连接有推杆电机(210)，所述推杆电机(210)的输出端与推板(209)正面的中部固定连接；
所述处理装置(3)包括混合箱(301)，所述混合箱(301)右侧面的底部插接有出水阀门(302)，所述混合箱(301)上表面的中部固定连接有支撑板(303)，所述支撑板(303)的正面固定连接有传动电机(304)，所述传动电机(304)的输出端穿过混合箱(301)上表面的中部并与搅拌盘(305)上表面的中部插接，所述出水管(203)的底端与混合箱(301)上表面左侧的中部插接。
2.根据权利要求1所述的一种高效工业废水深度处理设备，其特征在于：所述入料口(6)的外表面设置有外螺纹，箱体盖(7)的内部设置有内螺纹，入料口(6)与箱体盖(7)螺纹连接。
3.根据权利要求1所述的一种高效工业废水深度处理设备，其特征在于：所述拖动把手(8)和操作把手(207)的外表面均设置有包裹层，包裹层的外表面设置有防滑凸粒。
4.根据权利要求1所述的一种高效工业废水深度处理设备，其特征在于：所述推板(209)为方形滑板，连接槽(208)为方形滑槽，推板(209)与连接槽(208)滑动连接。
5.根据权利要求1所述的一种高效工业废水深度处理设备，其特征在于：所述处理层(205)和收集盒(206)的内部均设置有过滤网，过滤网由聚四氟乙烯制作而成。
6.根据权利要求1所述的一种高效工业废水深度处理设备，其特征在于：所述过滤箱(201)左侧面的顶部开设有圆孔，圆孔的尺寸与进水管(5)的尺寸相适配。
说明书
一种高效工业废水深度处理设备
技术领域
本实用新型涉及废水处理技术领域，具体为一种高效工业废水深度处理设备。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水治理指的是工业生产过程用过的水经过适当处理回用于生产或妥善地排放出厂，包括生产用水的管理和为便于治理废水而采取的措施。现有技术中，由于工业废水中含有的杂质颗粒极易堵塞管道，从而降低了深度处理的效率。
例如，中国专利公告号CN210021310U公开了一种工业废水深度处理装置，其基本描述为：通过手柄带动支撑轴杆和第一锥形齿轮旋转，由于第一锥形齿轮与第二锥形齿轮啮合且第二锥形齿轮通过限位块限位在输送管内，因此，第一锥形齿轮在旋转的过程中可驱动第二锥形齿轮和螺杆同步旋转，螺杆在旋转的过程中可带动导向板、连杆和清理板同步向着靠近过滤网的方向运动，直至清理齿插进过滤网上设置的过滤孔内将残留在过滤网上的杂质颗粒物清理掉，使杂质颗粒物从过滤网上掉落至引流面上，在引流面的引流作用下流至一级处理罐的下端并排出，通过清理机构可有效防止过滤网堵塞，进而提高工业废水深度处理的效率，实际上在使用时，由于清理杂质颗粒过程中需要将清理齿插入过滤孔内，浪费了大量时间，从而拖慢了处理进度。
于是，发明人有鉴于此，秉持多年该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种高效工业废水深度处理设备。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种高效工业废水深度处理设备，解决了上述背景技术中提出的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种高效工业废水深度处理设备，包括底板，所述底板上表面的左侧固定连接有过滤装置，所述底板上表面的右侧固定连接有处理装置，所述底板下表面的四角均固定连接有万向轮，所述过滤装置左侧面的顶部插接有进水管，所述处理装置上表面右侧的中部连通有入料口，所述入料口的外表面设置有箱体盖，所述过滤装置上表面左侧的中部固定连接有拖动把手，所述过滤装置上表面的后侧开设有观察槽。
所述过滤装置包括过滤箱，所述过滤箱上表面的右侧固定连接有水泵，所述水泵的输出端和输入端固定连接有出水管和入水管，所述入水管的前端与过滤箱背面右侧的底部插接，所述过滤箱内壁的顶部固定连接有处理层，所述处理层上表面的前后两侧均开设有入料槽，所述过滤箱正面的中部滑动连接有收集盒，所述收集盒正面的中部固定连接有操作把手，所述过滤箱内壁顶部的左右两侧均开设有连接槽，所述连接槽的内部设置有推板，所述过滤箱正面的顶部固定连接有推杆电机，所述推杆电机的输出端与推板正面的中部固定连接。
所述处理装置包括混合箱，所述混合箱右侧面的底部插接有出水阀门，所述混合箱上表面的中部固定连接有支撑板，所述支撑板的正面固定连接有传动电机，所述传动电机的输出端穿过混合箱上表面的中部并与搅拌盘上表面的中部插接，所述出水管的底端与混合箱上表面左侧的中部插接。
优选的，所述入料口的外表面设置有外螺纹，箱体盖的内部设置有内螺纹，入料口与箱体盖螺纹连接。
优选的，所述拖动把手和操作把手的外表面均设置有包裹层，包裹层的外表面设置有防滑凸粒。
优选的，所述推板为方形滑板，连接槽为方形滑槽，推板与连接槽滑动连接。
优选的，所述处理层和收集盒的内部均设置有过滤网，过滤网由聚四氟乙烯制作而成。
优选的，所述过滤箱左侧面的顶部开设有圆孔，圆孔的尺寸与进水管的尺寸相适配。
(三)有益效果
与现有技术相比，本实用新型提供了一种高效工业废水深度处理设备，具备以下有益效果：
1、该高效工业废水深度处理设备，通过从观察槽内观察到处理层有较多堆积后，而后控制推杆电机启动，使得推板向后移动将处理层上表面后侧堆积的杂质颗粒沿着入料槽推入收集盒内，进而减少了杂质颗粒堵塞管道的次数，避免对深度处理造成影响，通过控制推杆电机将推板向前移动，使得将处理层上表面前侧堆积的杂质颗粒沿着入料槽推入收集盒内，进而缩短了清理杂质颗粒所需要的时间，降低了对处理进度的影响程度。
2、该高效工业废水深度处理设备，通过操纵拖动把手经过万向轮将整体移动至预定位置，使得该装置在使用时更便于操作人员进行移动，进而提高了该装置的机动性能。
发明人 （解永剑）
