申请日 20200117
公开（公告）日 20201127
IPC分类号 G21F9/20; G21F9/06
摘要
本实用新型公开了一种移动式放射性废水处理装置，涉及到废水处理领域，该移动式放射性废水处理装置，包括底座，所述底座的顶部两端均固定连接有安装板，左端所述安装板的顶部固定连接有反渗透过滤箱，所述反渗透过滤箱的外表面贴合连接有第一橡胶垫，所述第一橡胶垫的外表面固定连接有第一限位架，右端所述安装板的顶部固定连接有过滤箱。本实用新型通过安装板的设置方便了反渗透过滤箱和过滤箱的安装固定，通过限位架和橡胶垫的设置对反渗透过滤箱和过滤箱进行限位，防止废水处理装置在移动过程中反渗透过滤箱和过滤箱晃动造成松动现象的发生，同时还降低反渗透过滤箱和过滤箱的碰撞力和磨损。
权利要求书

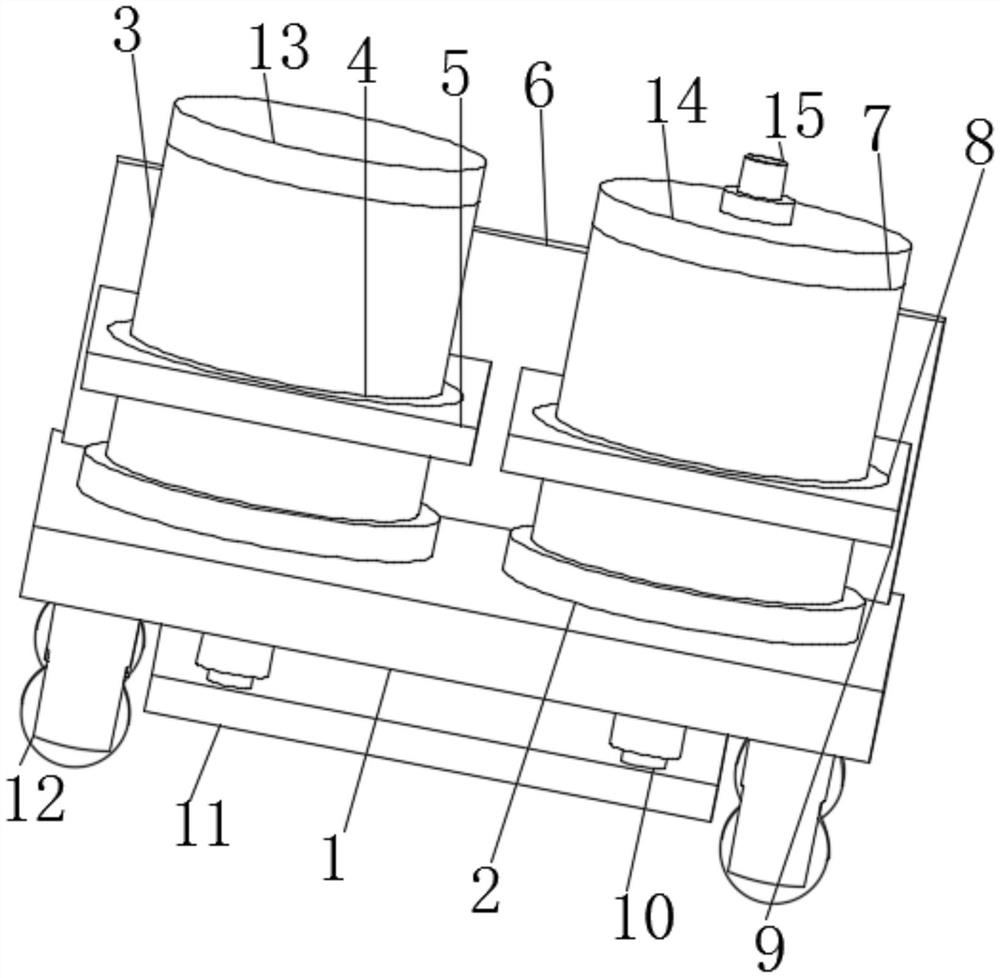

1.一种移动式放射性废水处理装置，包括底座(1)，其特征在于：所述底座(1)的顶部两端均固定连接有安装板(2)，左端所述安装板(2)的顶部固定连接有反渗透过滤箱(3)，所述反渗透过滤箱(3)的外表面贴合连接有第一橡胶垫(4)，所述第一橡胶垫(4)的外表面固定连接有第一限位架(5)；
右端所述安装板(2)的顶部固定连接有过滤箱(7)，所述过滤箱(7)的外表面贴合连接有第二橡胶垫(8)，所述第二橡胶垫(8)的外表面固定连接有第二限位架(9)，所述底座(1)的底部固定连接有四个液压杆(10)，所述液压杆(10)的底部固定连接有支撑底板(11)，所述底座(1)的底部四角就固定连接有车轮(12)。
2.根据权利要求1所述的一种移动式放射性废水处理装置，其特征在于：
所述反渗透过滤箱(3)的顶部固定连接有第一箱盖(13)；
所述第一限位架(5)的后端固定连接有承接板(6)。
3.根据权利要求1所述的一种移动式放射性废水处理装置，其特征在于：
所述过滤箱(7)的顶部固定连接有第二箱盖(14)；
所述第二箱盖(14)的顶部固定连接有入水管道(15)。
4.根据权利要求1所述的一种移动式放射性废水处理装置，其特征在于：
所述第二限位架(9)的后端与承接板(6)固定连接；
所述承接板(6)的底部与底座(1)的顶部固定连接。
5.根据权利要求1所述的一种移动式放射性废水处理装置，其特征在于：
所述反渗透过滤箱(3)的一侧顶部固定连接有导水管道(17)；
所述导水管道(17)的底部与过滤箱(7)固定连接。
6.根据权利要求1所述的一种移动式放射性废水处理装置，其特征在于：
所述反渗透过滤箱(3)的另一侧固定连接有排水管道(16)；
四个所述液压杆(10)分别位于支撑底板(11)的四角。
说明书
一种移动式放射性废水处理装置
技术领域
本实用新型涉及废水处理领域，特别涉及一种移动式放射性废水处理装置。
背景技术
对于核工业领域产生的放射性废水，常见的处理方法为絮凝沉淀、砂滤、硅藻土过滤、超滤、选择性离子交换、反渗透膜处理、蒸发、电渗析等。
在中国实用新型专利申请公开说明书CN208351947U中公开的一种移动式放射性废水处理装置，该移动式放射性废水处理装置，结构稳定，移动方便，提高了传统纳滤膜对废水的脱盐效率，同时可对废水进行定量的处理和自动控制，但是，该移动式放射性废水处理装置过滤箱的固定并不太牢固，在移动过程中容易造成过滤箱的松动，从而导致过滤箱的掉落影响废水处理。
因此，发明一种移动式放射性废水处理装置来解决上述问题很有必要。
实用新型内容
本实用新型的目的在于提供一种移动式放射性废水处理装置，以解决上述背景技术中提出的过滤箱的固定并不太牢固，在移动过程中容易造成过滤箱的松动，从而导致过滤箱的掉落影响废水处理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种移动式放射性废水处理装置，包括底座，所述底座的顶部两端均固定连接有安装板，左端所述安装板的顶部固定连接有反渗透过滤箱，所述反渗透过滤箱的外表面贴合连接有第一橡胶垫，所述第一橡胶垫的外表面固定连接有第一限位架；
右端所述安装板的顶部固定连接有过滤箱，所述过滤箱的外表面贴合连接有第二橡胶垫，所述第二橡胶垫的外表面固定连接有第二限位架，所述底座的底部固定连接有四个液压杆，所述液压杆的底部固定连接有支撑底板，所述底座的底部四角就固定连接有车轮。
可选的，所述反渗透过滤箱的顶部固定连接有第一箱盖；
所述第一限位架的后端固定连接有承接板。
可选的，所述过滤箱的顶部固定连接有第二箱盖；
所述第二箱盖的顶部固定连接有入水管道。
可选的，所述第二限位架的后端与承接板固定连接；
所述承接板的底部与底座的顶部固定连接。
可选的，所述反渗透过滤箱的一侧顶部固定连接有导水管道；
所述导水管道的底部与过滤箱固定连接。
可选的，所述反渗透过滤箱的另一侧固定连接有排水管道；
四个所述液压杆分别位于支撑底板的四角。
本实用新型的技术效果和优点：
1、本实用新型通过安装板的设置方便了反渗透过滤箱和过滤箱的安装固定，通过限位架和橡胶垫的设置对反渗透过滤箱和过滤箱进行限位，防止废水处理装置在移动过程中反渗透过滤箱和过滤箱晃动造成松动现象的发生，同时还降低反渗透过滤箱和过滤箱的碰撞力和磨损，增加了反渗透过滤箱和过滤箱的安全性。
2、本实用新型通过箱盖的设置方便了反渗透过滤箱和过滤箱的打开清理，通过液压杆和支撑底板的设置可以保证废水处理装置在放置时的稳定性，防止废水处理装置倾斜或倒地，通过车轮的设置方便了废水处理装置的移动，通过承接板的设置方便了限位架的安装固定。
发明人 （蒋琴琴）
