申请日 20200904
公开（公告）日 20201127
IPC分类号 C02F1/52; C02F1/00
摘要
本发明公开了一种印染废水污染防治装置，包括箱体，箱体的外侧底部固定连接有侧板，侧板的前侧固定连接有第一电机，第一电机的输出轴上固定套接有第一锥齿轮，侧板的前后两侧转动连接有同一根传动轴，传动轴的前端延伸至侧板的前侧并固定套接有第二锥齿轮，第一锥齿轮与第二锥齿轮相啮合，箱体的顶部固定连接有第二电机，第二电机的输出轴延伸至箱体内并固定连接有搅拌轴，搅拌轴的外侧固定连接有多组搅拌叶，箱体的底部内壁上固定连接有滑台。本发明设计可以将印染污水与药剂充分混合后进行沉降处理，并可以多次且充分的排出污水中形成的沉淀，水资源浪费率比较低，自动化程度高，降低工人劳动强度，提高了污水净化效率。
权利要求书

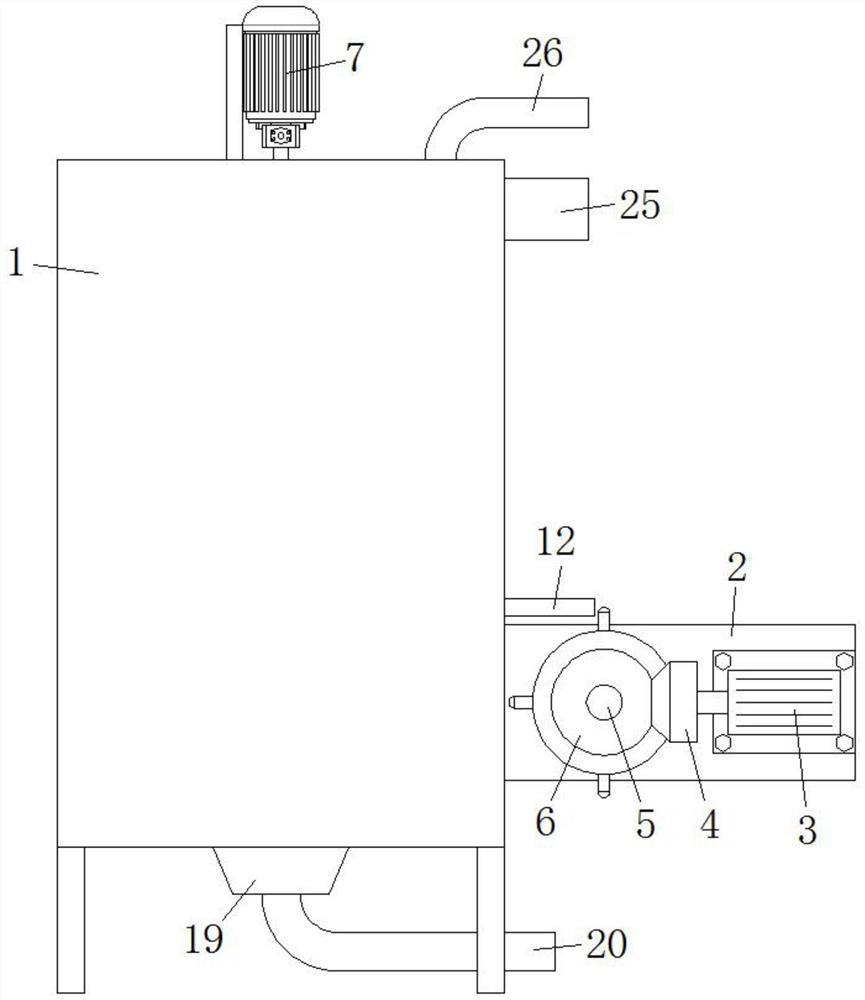

1.一种印染废水污染防治装置，包括箱体(1)，其特征在于，所述箱体(1)的外侧底部固定连接有侧板(2)，所述侧板(2)的前侧固定连接有第一电机(3)，所述第一电机(3)的输出轴上固定套接有第一锥齿轮(4)，所述侧板(2)的前后两侧转动连接有同一根传动轴(5)，所述传动轴(5)的前端延伸至侧板(2)的前侧并固定套接有第二锥齿轮(6)，所述第一锥齿轮(4)与第二锥齿轮(6)相啮合，所述箱体(1)的顶部固定连接有第二电机(7)，所述第二电机(7)的输出轴延伸至箱体(1)内并固定连接有搅拌轴(8)，所述搅拌轴(8)的外侧固定连接有多组搅拌叶(9)，所述箱体(1)的底部内壁上固定连接有滑台(10)，所述滑台(10)的顶部滑动密封连接有V型板(11)，所述V型板(11)的外侧固定连接有水平设置的滑杆(12)的一端，所述滑杆(12)的另一端延伸至箱体(1)的外侧，所述第二锥齿轮(6)的外侧固定连接有多组压杆(23)，所述压杆(23)与滑杆(12)的另一端相配合，所述V型板(11)的两端均固定连接有滑板(21)，所述滑板(21)的外侧滑动套接有斜台(22)，所述斜台(22)固定连接于箱体(1)的内壁上，所述滑台(10)的底部开设有转动槽(13)，所述箱体(1)内转动连接有圆轴(14)，所述圆轴(14)的前端延伸至转动槽(13)内并固定套接有橡胶轮(15)，所述橡胶轮(15)转动密封连接于转动槽(13)内，所述橡胶轮(15)的外侧开设有多组沉积槽(16)，所述滑台(10)的顶部开设有第一孔(17)，所述V型板(11)的底部开设有第二孔(18)，所述第二孔(18)与第一孔(17)相连通，所述传动轴(5)的后端延伸至侧板(2)的后侧并固定套接有小带轮(28)，所述圆轴(14)的后端延伸至箱体(1)的后侧并固定套接有大带轮(29)，所述小带轮(28)与大带轮(29)上传动连接有同一根三角带(30)。
2.根据权利要求1所述的一种印染废水污染防治装置，其特征在于，所述箱体(1)的底部固定连接有收集罩(19)，收集罩(19)与转动槽(13)相连通，且收集罩(19)的底侧固定连通有排泥管(20)。
3.根据权利要求1所述的一种印染废水污染防治装置，其特征在于，两个斜台(22)相互靠近的一侧均开设有缺口(24)，所述滑板(21)滑动密封连接于缺口(24)内，且滑板(21)的前后两侧均滑动密封连接于箱体(1)内。
4.根据权利要求1所述的一种印染废水污染防治装置，其特征在于，所述V型板(11)的外侧固定连接有弹簧(31)的一端，且弹簧(31)的另一端固定连接于箱体(1)的内壁上。
5.根据权利要求1所述的一种印染废水污染防治装置，其特征在于，所述箱体(1)的外侧顶部固定连接有进水管(25)，所述箱体(1)的顶部一侧固定连通有药剂注入管(26)。
6.根据权利要求1所述的一种印染废水污染防治装置，其特征在于，所述箱体(1)的后侧固定连通有排水管(27)，排水管(27)的前端位于V型板(11)的内侧，且排水管(27)上设置有阀门。
7.根据权利要求1所述的一种印染废水污染防治装置，其特征在于，所述第一电机(3)的后侧设置有机座，且机座通过螺栓固定连接于侧板(2)的前侧。
8.根据权利要求1所述的一种印染废水污染防治装置，其特征在于，所述压杆(23)远离第二锥齿轮(6)的一端设置为半球型结构，所述大带轮(29)的轮盘直径为小带轮(28)轮盘直径的三到六倍。
说明书
一种印染废水污染防治装置
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种印染废水污染防治装置。
背景技术
印染废水水质复杂，其在工业污染中占有较大比例。随着印染工业的发展，大量化纤产品的出现，新的化学浆料、染化料和整理剂等的应用，使得印染废水的成分发生了变化，处理难度加大。目前市面中使用的大部分用于印染废水的污染防治装置通过自然沉淀以及好氧生物处理，处理效果较差，处理后的废水易对环境造成污染。经检索，申请公布号为CN110294558A的中国专利公开了一种印染废水污染防治装置，包括柜体和底座，柜体的底部与底座的顶部连接，柜体的内部固定连接有搅拌箱，柜体的内部且位于搅拌箱的上方设置有过滤器，柜体顶部的左侧连接有进料管。该印染废水污染防治装置，经过过滤器的初步过滤，通过搅拌电机带动搅拌杆转动，使得带动混料板对加药后的污水进行搅拌，净化后的污水进入沉淀箱沉淀，并通过检测仪对水箱内部水进行检测，如不达标，通过水泵工作，使得水箱内部的水通过进水管和出水管进入搅拌箱内部再次搅拌净化，从而充分对污水进行净化处理，进行污染防治。
但是上述专利设计的印染废水污染防治装置结构设计不够合理，印染污水与药剂混合后形成的沉淀不便被充分排出，导致排放的污水中杂质含量比较高，且排放沉淀的过程水资源浪费率比较大，因此我们提出了一种印染废水污染防治装置用于解决上述问题。
发明内容
本发明的目的是为了解决现有技术的缺点，而提出的一种印染废水污染防治装置。
为了实现上述目的，本发明采用了如下技术方案：
一种印染废水污染防治装置，包括箱体，所述箱体的外侧底部固定连接有侧板，所述侧板的前侧固定连接有第一电机，所述第一电机的输出轴上固定套接有第一锥齿轮，所述侧板的前后两侧转动连接有同一根传动轴，所述传动轴的前端延伸至侧板的前侧并固定套接有第二锥齿轮，所述第一锥齿轮与第二锥齿轮相啮合，所述箱体的顶部固定连接有第二电机，所述第二电机的输出轴延伸至箱体内并固定连接有搅拌轴，所述搅拌轴的外侧固定连接有多组搅拌叶，所述箱体的底部内壁上固定连接有滑台，所述滑台的顶部滑动密封连接有V型板，所述V型板的外侧固定连接有水平设置的滑杆的一端，所述滑杆的另一端延伸至箱体的外侧，所述第二锥齿轮的外侧固定连接有多组压杆，所述压杆与滑杆的另一端相配合，所述V型板的两端均固定连接有滑板，所述滑板的外侧滑动套接有斜台，所述斜台固定连接于箱体的内壁上，所述滑台的底部开设有转动槽，所述箱体内转动连接有圆轴，所述圆轴的前端延伸至转动槽内并固定套接有橡胶轮，所述橡胶轮转动密封连接于转动槽内，所述橡胶轮的外侧开设有多组沉积槽，所述滑台的顶部开设有第一孔，所述V型板的底部开设有第二孔，所述第二孔与第一孔相连通，所述传动轴的后端延伸至侧板的后侧并固定套接有小带轮，所述圆轴的后端延伸至箱体的后侧并固定套接有大带轮，所述小带轮与大带轮上传动连接有同一根三角带。
优选的，所述箱体的底部固定连接有收集罩，收集罩与转动槽相连通，且收集罩的底侧固定连通有排泥管。
优选的，两个斜台相互靠近的一侧均开设有缺口，所述滑板滑动密封连接于缺口内，且滑板的前后两侧均滑动密封连接于箱体内。
优选的，所述V型板的外侧固定连接有弹簧的一端，且弹簧的另一端固定连接于箱体的内壁上。
优选的，所述箱体的外侧顶部固定连接有进水管，所述箱体的顶部一侧固定连通有药剂注入管。
优选的，所述箱体的后侧固定连通有排水管，排水管的前端位于V型板的内侧，且排水管上设置有阀门。
优选的，所述第一电机的后侧设置有机座，且机座通过螺栓固定连接于侧板的前侧。
优选的，所述压杆远离第二锥齿轮的一端设置为半球型结构，所述大带轮的轮盘直径为小带轮轮盘直径的三到六倍。
与现有技术相比，本发明中提供了一种印染废水污染防治装置，具备以下有益效果：
(1)通过进水管将印染废水注入到箱体内，通过药剂注入管将絮凝剂和其他药剂随印染污水一同注入到箱体内，通过第二电机驱动搅拌轴和搅拌叶旋转并搅动箱体内的印染污水，印染污水与药剂充分混合；
(2)污水与药剂混合完毕后，关闭第二电机，箱体内的污水停止搅动，污水中含有的杂质被絮凝剂吸收并形成沉淀并逐渐沉降在V型板内侧，沉淀滑过V型板的内侧斜面并逐渐沉降到第二孔、第一孔和橡胶轮上的沉积槽内；
(3)在沉淀完全后，通过第一电机驱动第一锥齿轮、第二锥齿轮、传动轴、小带轮和多组压杆逆时针旋转，压杆旋转时依次挤压滑杆的另一端，在弹簧的弹力配合作用下，V型板发生振动，V型板内侧斜面上的沉淀便可充分沉积到V型板底部；
(4)通过小带轮驱动大带轮、圆轴和橡胶轮缓慢旋转，橡胶轮旋转后带动多个沉积槽旋转并依次与第一孔连通，多个沉积槽依次接收V型板内下落的沉淀，沉积槽接收的沉淀旋转至最下方时沉淀流出被收集罩接收并通过排泥管排出，箱体内的污水可再次进行上述步骤，直至沉淀被充分排出，通过打开排水管上的阀门便可将净化后的污水排出；
本发明设计可以将印染污水与药剂充分混合后进行沉降处理，并可以多次且充分的排出污水中形成的沉淀，水资源浪费率比较低，自动化程度高，降低工人劳动强度，提高了污水净化效率。
发明人 （史环环）
