申请日 20191225
公开（公告）日 20201127
IPC分类号 C02F9/04; C02F101/30
摘要
本实用新型提供一种生物实验室废水的处理装置，包括依次通过水管连接的贮水池、PH调节池、废水反应池、絮凝池、一次沉淀池、氧化池、中和池和二次沉淀池；PH调节池包括本体，本体顶部一侧设有与其内部相连通的投药口，本体内设有搅拌部件；废水反应池包括池体、搅拌部件及投药口，投药口设置在池体上，池体内设有搅拌部件，池体内壁上还设有多个碰撞件，碰撞件与搅拌部件相配合；PH调节池的搅拌部件与废水反应池的搅拌部件为相同结构。本实用新型的有益效果是：本发明的突出优点是不需要采用常规氯消毒工艺，有效地去除废水中的其它有机污染物，使出水达到二级排放标准。
权利要求书
1.一种生物实验室废水的处理装置，其特征在于：包括依次通过水管连接的贮水池、PH调节池、废水反应池、絮凝池、一次沉淀池、氧化池、中和池和二次沉淀池；
所述PH调节池包括本体，所述本体顶部一侧设有与其内部相连通的投药口，所述本体内设有搅拌部件；
所述废水反应池包括池体、搅拌部件及投药口，所述投药口设置在所述池体上，所述池体内设有所述搅拌部件，所述池体内壁上还设有多个碰撞件，所述碰撞件与所述搅拌部件相配合；
所述PH调节池的所述搅拌部件与所述废水反应池的所述搅拌部件为相同结构，包括搅拌电机和搅拌轴，所述搅拌电机设置在所述PH调节池的本体/所述废水反应池的池体顶部，所述搅拌电机与搅拌轴相连接，所述搅拌轴的底部活动设有第一连接轴、第二连接轴、第三连接轴和第四连接轴，所述第一连接轴、所述第三连接轴上设置有叶片，所述第二连接轴上设有斜桨叶，所述第四连接轴上设置有水平桨叶。
2.根据权利要求1所述的生物实验室废水的处理装置，其特征在于：所述第一连接轴、所述第二连接轴、所述第三连接轴、所述第四连接轴通过固定装置与所述搅拌轴相连接。
3.根据权利要求2所述的生物实验室废水的处理装置，其特征在于：所述固定装置上设有内螺纹，所述搅拌轴上设有外螺纹，所述固定装置通过所述内螺纹和外螺纹的相互配合实现与所述搅拌轴的固定。
4.根据权利要求1所述的生物实验室废水的处理装置，其特征在于：所述碰撞件包括多个沿所述池体长度方向设置的碰撞片和连接相邻两碰撞片的连接片，所述碰撞片和所述连接片上分别设有多个加强筋。
5.根据权利要求1所述的生物实验室废水的处理装置，其特征在于：风机设置在所述氧化池的底部，所述底部设有进气口对所述氧化池进行鼓风曝气。
6.根据权利要求5所述的生物实验室废水的处理装置，其特征在于：所述氧化池内填充铁炭填料。
7.根据权利要求5所述的生物实验室废水的处理装置，其特征在于：所述一次沉淀池顶面中间位置处设有电机，所述电机下方且位于所述一次沉淀池内部设有的连接杆，所述连接杆贯穿所述一次沉淀池的外壁与所述电机输出轴同轴连接，所述连接杆底部对称设有两个清洁杆，所述清洁杆贴合所述一次沉淀池的两侧池壁。
说明书
一种生物实验室废水的处理装置
技术领域
本实用新型涉及生物废水领域，更具体地说涉及一种生物实验室废水的处理装置。
背景技术
一般来说，生物实验室废水的水质特征是1)有机污染物(CODcr)含量较高，其主要成分为实验室用的化学药品、有机溶剂以及死亡微生物残体等；2)实验室污水中还含有较大量的洗涤剂成分如阴离子表面活性剂(LAS)；3)细菌总数较高，通常为105-106数量级，可能含有基因工程菌、致病菌等；4)含有生物活性物质(如DNA片段)，病毒、癌细胞等。
大量的文献调研表明，目前国内外尚缺乏对生物实验室废水进行有效处理的方法，多数生物实验室废水是直接排放至城市排水管网进入城市污水处理厂，其在城市排水管网的输送过程中对人体健康和生态安全会造成威胁，且城市污水处理厂对这类废水也没有针对性的处理工艺，在处理过程或排水水体后对人体健康和生态安全具有很高的危险性。
实用新型内容
本实用新型克服了现有技术中的不足，提供了一种生物实验室废水的处理装置。
本实用新型的目的通过下述技术方案予以实现。

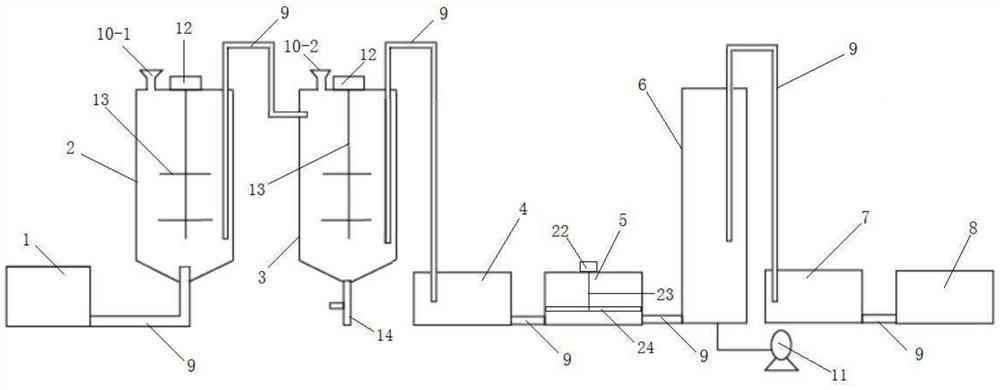

一种生物实验室废水的处理装置，包括依次通过水管连接的贮水池、PH调节池、废水反应池、絮凝池、一次沉淀池、氧化池、中和池和二次沉淀池；
所述PH调节池包括本体，所述本体顶部一侧设有与其内部相连通的投药口，所述本体内设有搅拌部件；
所述废水反应池包括池体、搅拌部件及投药口，所述投药口设置在所述池体上，所述池体内设有所述搅拌部件，所述池体内壁上还设有多个碰撞件，所述碰撞件与所述搅拌部件相配合；
所述PH调节池的所述搅拌部件与所述废水反应池的所述搅拌部件为相同结构，包括搅拌电机和搅拌轴，所述搅拌电机设置在所述PH调节池的本体/所述废水反应池的池体顶部，所述搅拌电机与搅拌轴相连接，所述搅拌轴的底部活动设有第一连接轴、第二连接轴、第三连接轴和第四连接轴，所述第一连接轴、所述第三连接轴上设置有叶片，所述第二连接轴上设有斜桨叶，所述第四连接轴上设置有水平桨叶。
进一步，所述第一连接轴、所述第二连接轴、所述第三连接轴、所述第四连接轴通过固定装置与所述搅拌轴相连接。
进一步，所述固定装置上设有内螺纹，所述搅拌轴上设有外螺纹，所述固定装置通过所述内螺纹和外螺纹的相互配合实现与所述搅拌轴的固定。
进一步，所述碰撞件包括多个沿所述池体长度方向设置的碰撞片和连接相邻两碰撞片的连接片，所述碰撞片和所述连接片上分别设有多个加强筋。
进一步，所述风机设置在所述氧化池的底部，所述底部设有进气口对所述氧化池进行鼓风曝气。
进一步，所述氧化池内填充铁炭填料。
进一步，所述一次沉淀池顶面中间位置处设有电机，所述电机下方且位于所述一次沉淀池内部设有的连接杆，所述连接杆贯穿所述一次沉淀池的外壁与所述电机输出轴同轴连接，所述连接杆底部对称设有两个清洁杆，所述清洁杆贴合所述一次沉淀池的两侧池壁。
本实用新型的有益效果为：
采用调节pH+混凝+氧化为主体的处理方法，能解决由于生物实验室废水中的高CODcr、LAS以及细菌、病毒、生物活性物质等引起的生物性污染新问题；
采用氧化工艺，既可以对有机污染物(以CODCr计)和LAS继续氧化去除，使其达标排放；又可以达到杀灭病菌、病毒、癌细胞、生物活性物质的目的；
搅拌轴底部通过第一连接轴、第二连接轴、第三连接轴、第四连接轴分布设置搅拌叶片，另外，叶片、水平桨叶、斜桨叶满足各角度的搅拌叶片倾斜角度的设置、叶片宽度的要求，有效地对各个角度进行充分搅拌；
第一连接轴、第二连接轴、第三连接轴、第四连接轴通过固定装置与搅拌轴连接，固定装置上设有与搅拌轴相匹配的螺纹，通过螺纹相固定，可以根据需要调节各个连接轴的位置，以适应不同搅拌深度的要求；
一次沉淀池中设有碰撞片可在搅拌部件搅动液体时，液体与碰撞片相碰撞，使液体更加混杂，进而在试剂等调节物料进入后更加均匀的混合，提高了处理效果和处理废水的效率，同时碰撞件的设置可加强池体的厚度，提高池体的使用寿；
本发明的突出优点是不需要采用常规氯消毒工艺，避免了有毒消毒副产物的产生，对病菌、病毒、癌细胞、生物活性物质进行有效的杀灭，保障了其出水对人类的健康风险和环境毒理生态风险均低，同时也可以有效地去除废水中的其它有机污染物，使出水达到二级排放标准。
发明人 （管学丰）
