申请日 20200320
公开（公告）日 20201110
IPC分类号 C02F9/04; C02F11/121; C02F103/44; C02F103/12
摘要
本实用新型提供了混凝土罐车冲洗废水处理系统，它包括用于分离从混凝土罐车内部所排出的废水中骨料的骨料分离系统，所述骨料分离系统的污水出口与用于对污水进行浓缩的污水浓缩系统相连，所述污水浓缩系统的污泥排出口与用于对污泥浓缩处理的机械脱水系统相连，所述污水浓缩系统和机械脱水系统的清水出口与骨料分离系统的高位水池相连。处理工艺采用骨料分离、高效污水浓缩、机械脱水三段化处理方式，该工艺具有占地面积小、处理效率、建设及运行成本低等特点。
| 权利要求书 |

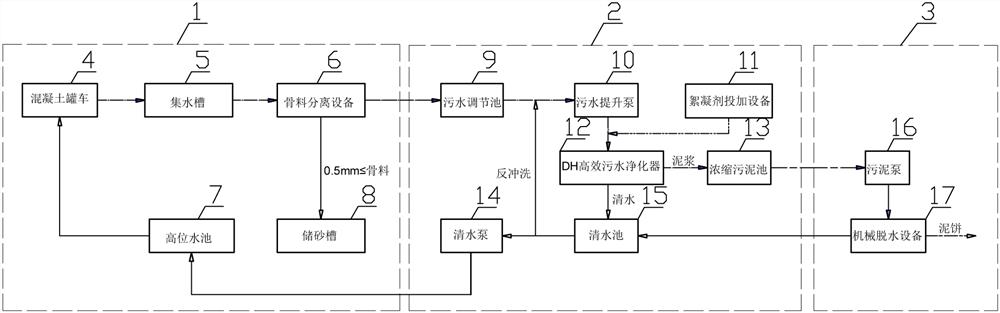

| 1.混凝土罐车冲洗废水处理系统，其特征在于：它包括用于分离从混凝土罐车内部所排出的废水中骨料的骨料分离系统（1），所述骨料分离系统（1）的污水出口与用于对污水进行浓缩的污水浓缩系统（2）相连，所述污水浓缩系统（2）的污泥排出口与用于对污泥浓缩处理的机械脱水系统（3）相连，所述污水浓缩系统（2）和机械脱水系统（3）的清水出口与骨料分离系统（1）的高位水池（7）相连。 |
| 2.根据权利要求1所述混凝土罐车冲洗废水处理系统，其特征在于：所述骨料分离系统（1）包括骨料分离设备（6），所述骨料分离设备（6）与集水槽（5）相对接相连，所述集水槽（5）设置在洗车台的底部，所述洗车台上用于承载待清洗的混凝土罐车（4），所述混凝土罐车（4）与用于对其进行清洗冲刷的高位水池（7）相连；所述骨料分离设备（6）的骨料排出口与储砂槽（8）相连；所述骨料分离设备（6）的排水口与污水浓缩系统（2）相连。 |
| 3.根据权利要求2所述混凝土罐车冲洗废水处理系统，其特征在于：所述骨料分离设备（6）中骨料粒径≥0.5mm的骨料进入到储砂槽（8）中。 |
| 4.根据权利要求1或2所述混凝土罐车冲洗废水处理系统，其特征在于：所述污水浓缩系统（2）包括污水调节池（9），所述污水调节池（9）的进水口与骨料分离设备（6）的出水口相连，所述污水调节池（9）通过污水提升泵（10）与DH高效污水净化器（12）相连，所述DH高效污水净化器（12）的清水出口与清水池（15）相连，所述DH高效污水净化器（12）的泥浆排管与浓缩污泥池（13）相连；所述清水池（15）通过清水泵（14）与骨料分离系统（1）的高位水池（7）相连。 |
| 5.根据权利要求4所述混凝土罐车冲洗废水处理系统，其特征在于：所述DH高效污水净化器（12）的进水管与絮凝剂投加设备（11）相连通。 |
| 6.根据权利要求4所述混凝土罐车冲洗废水处理系统，其特征在于：所述清水池（15）通过连通管与污水调节池（9）的排水管相连通，并实现反冲洗。 |
| 7.根据权利要求1所述混凝土罐车冲洗废水处理系统，其特征在于：所述机械脱水系统（3）包括机械脱水设备（17），所述机械脱水设备（17）的进料口通过污泥泵（16）与污水浓缩系统（2）的浓缩污泥池（13）相连，所述机械脱水设备（17）的清水出口与污水浓缩系统（2）的清水池（15）相连。 |
| 说明书 |
| 混凝土罐车冲洗废水处理系统 |
| 技术领域 |
| 本实用新型属于污水处理技术领域，特别是涉及混凝土罐车冲洗废水处理系统。 |
| 背景技术 |
| 现有建筑施工工程中，搅拌车是混凝土输送的主要的方式，但是考虑到混凝土的凝结性能，搅拌车输送完混凝土后需要进行彻底的清洗，才能保证连续使用。 |
| 以往的处理方式在罐体内放入一定量的粗骨料砸罐处理，再放入大量的清水对罐内进行清洗，为此产生的大量废水因没有整体成套的污水处理系统，采取就近直接倾倒处理方式，污水排放到受纳水体中对河床、河流下游农业、土地等资源污染较大。 |
| 实用新型内容 |
| 针对混凝土罐车冲洗废水中含有水泥、粉煤灰、外加剂等，具有混凝土特性，污泥浓度高、板结速度快，加上混凝土罐车冲洗量连续性差，处理效率要求高等特点，本实用新型提供混凝土罐车冲洗废水处理系统，处理工艺采用“骨料分离+高效污水浓缩+机械脱水”三段化处理方式，该工艺具有占地面积小、处理效率高、建设及运行成本低等特点。 |
| 为了实现上述的技术特征，本实用新型的目的是这样实现的：混凝土罐车冲洗废水处理系统，它包括用于分离从混凝土罐车内部所排出的废水中骨料的骨料分离系统，所述骨料分离系统的污水出口与用于对污水进行浓缩的污水浓缩系统相连，所述污水浓缩系统的污泥排出口与用于对污泥浓缩处理的机械脱水系统相连，所述污水浓缩系统和机械脱水系统的清水出口与骨料分离系统的高位水池相连。 |
| 所述骨料分离系统包括骨料分离设备，所述骨料分离设备与集水槽相对接相连，所述集水槽设置在洗车台的底部，所述洗车台上用于承载待清洗的混凝土罐车，所述混凝土罐车与用于对其进行清洗冲刷的高位水池相连；所述骨料分离设备的骨料排出口与储砂槽相连；所述骨料分离设备的排水口与污水浓缩系统相连。 |
| 所述骨料分离设备中骨料粒径≥0.5mm的骨料进入到储砂槽中。 |
| 所述污水浓缩系统包括污水调节池，所述污水调节池的进水口与骨料分离设备的出水口相连，所述污水调节池通过污水提升泵与DH高效污水净化器相连，所述DH高效污水净化器的清水出口与清水池相连，所述DH高效污水净化器的泥浆排管与浓缩污泥池相连；所述清水池通过清水泵与骨料分离系统的高位水池相连。 |
| 所述DH高效污水净化器的进水管与絮凝剂投加设备相连通。 |
| 所述清水池通过连通管与污水调节池的排水管相连通，并实现反冲洗。 |
| 所述机械脱水系统包括机械脱水设备，所述机械脱水设备的进料口通过污泥泵与污水浓缩系统的浓缩污泥池相连，所述机械脱水设备的清水出口与污水浓缩系统的清水池相连。 |
| 本实用新型有如下有益效果： |
| 1、采用上述的骨料分离系统主要用于实现骨料分离工艺，整个工艺环节起到预处理作用，将废水中0.5mm以上骨料颗粒回收98%以上，且分离设备将冲洗废水中粗骨料与细骨料可以实现单独分离并储存；斜角接水槽可将混凝土罐车清洗后的污水通过斜角落差直接流入骨料分离机。 |
| 2、通过上述的污水浓缩系统主要用于实现污水浓缩工艺，其主要处理过程为，是将预处理后的污水实现污泥与清水分离的过程，处理后的清水固体悬浮物控制在≤70 mg/L。 |
| 3、通过上述的机械脱水系统主要是为了实现机械脱水工艺，是将污泥浓缩池内的泥浆通过机械脱水设备进行泥水分离，处理后的污泥含水率低于15%，处理后的污泥集中堆存，处理后的清水进入清水池，清水固体悬浮物控制在≤70 mg/L。 |
发明人 （邓滨;朱辉煌;何庆艮;余桂荭;黄华;张俊鹏;朱亚鹏;向大升;胡林;习武;）
