申请日 20191231
公开（公告）日 20201110
IPC分类号 C02F9/02
摘要
本实用新型公开了一种化工废水环保处理装置，包括设备罐体，设备罐体的顶端活动设有盖体，盖体顶端的中部开设有进水口，盖体的顶端开设有多个气口，设备罐体一侧的底部固定安装有电机，设备罐体另一侧的底部开设有出水口，设备罐体内部的顶部固定设有筛网，设备罐体内部的中部从上到下依次设有过滤板和连杆，过滤板上开设有多个通孔，连杆的底端固定设有多个支撑杆，多个支撑杆的底端均固定设有固定轴，多个固定轴的两端均转动连接有叶轮，设备罐体内部的底部穿插连接有转轴，转轴上固定安装有多个搅拌叶，本实用新型通过设置筛网和过滤板对化工废水进行过滤净化，通过设置叶轮和搅拌叶对化工废水进行降温。
权利要求书

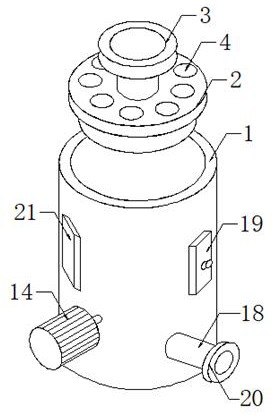

1.一种化工废水环保处理装置，包括设备罐体（1），其特征在于，所述设备罐体（1）的顶端活动设有盖体（2），所述盖体（2）顶端的中部开设有进水口（3），所述盖体（2）的顶端开设有多个气口（4），所述设备罐体（1）一侧的中部固定安装有温度感应计（21），所述设备罐体（1）一侧的底部固定安装有电机（14），所述设备罐体（1）另一侧的底部开设有出水口（18），所述设备罐体（1）内部的顶部固定设有筛网（6），所述设备罐体（1）内部的中部从上到下依次设有过滤板（7）和连杆（10），所述过滤板（7）上开设有多个通孔（9），所述连杆（10）的底端固定设有多个支撑杆（11），多个所述支撑杆（11）的底端均固定设有固定轴（12），多个所述固定轴（12）的两端均转动连接有叶轮（13），所述设备罐体（1）内部的底部穿插连接有转轴（15），所述转轴（15）上固定安装有多个搅拌叶（16）。
2.根据权利要求1所述的一种化工废水环保处理装置，其特征在于：多个所述气口（4）均匀设置，且多个所述气口（4）内均贴合有防水透气膜（5）。
3.根据权利要求1所述的一种化工废水环保处理装置，其特征在于：相邻两个所述通孔（9）之间均填充有活性炭（8）。
4.根据权利要求1所述的一种化工废水环保处理装置，其特征在于：所述转轴（15）的两端与设备罐体（1）对应的穿插处均嵌设有轴承（17），所述转轴（15）的两端均与对应的轴承（17）转动连接。
5.根据权利要求1所述的一种化工废水环保处理装置，其特征在于：所述出水口（18）上滑动连接有密封挡板（20）。
6.根据权利要求1所述的一种化工废水环保处理装置，其特征在于：所述设备罐体（1）另一侧的中部固定设有开关面板（19），所述开关面板（19）上固定设有电机控制按钮，所述电机（14）通过电机控制按钮与外接电源电性连接。
说明书
一种化工废水环保处理装置
技术领域
本实用新型涉及一种废水处理技术领域，特别涉及一种化工废水环保处理装置。
背景技术
化工废水就是在化工生产中排放出的工艺废水、冷却水、废弃洗涤水、设备及场地冲洗水等废水。由于化学反应常在高温下进行，排出的废水水温较高。这种高温废水排入水域后，会造成水体的热污染，使水中溶解氧降低，从而破坏水生生物的生存条件，并且化工废水中含有大量的残渣废料，这些废水如果不经过处理而排放，会造成水体的不同性质和不同程度的污染，从而危害人类的健康，影响工农业的生产。
现有技术中的化工废水处理装置普遍结构比较复杂，并且现有技术中的化工废水处理装置无法对高温的化工废水进行冷却降温，同时，对化工废水中的杂质废料和有害物质的净化效果一般。
实用新型内容
本实用新型的目的在于提供一种化工废水环保处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种化工废水环保处理装置，包括设备罐体，所述设备罐体的顶端活动设有盖体，所述盖体顶端的中部开设有进水口，所述盖体的顶端开设有多个气口，所述设备罐体一侧的中部固定安装有温度感应计，所述设备罐体一侧的底部固定安装有电机，所述设备罐体另一侧的底部开设有出水口，所述设备罐体内部的顶部固定设有筛网，所述设备罐体内部的中部从上到下依次设有过滤板和连杆，所述过滤板上开设有多个通孔，所述连杆的底端固定设有多个支撑杆，多个所述支撑杆的底端均固定设有固定轴，多个所述固定轴的两端均转动连接有叶轮，所述设备罐体内部的底部穿插连接有转轴，所述转轴上固定安装有多个搅拌叶。
作为本实用新型的一种优选技术方案，多个所述气口均匀设置，且多个所述气口内均贴合有防水透气膜。
作为本实用新型的一种优选技术方案，相邻两个所述通孔之间均填充有活性炭。
作为本实用新型的一种优选技术方案，所述转轴的两端与设备罐体对应的穿插处均嵌设有轴承，所述转轴的两端均与对应的轴承转动连接。
作为本实用新型的一种优选技术方案，所述出水口上滑动连接有密封挡板。
作为本实用新型的一种优选技术方案，所述设备罐体另一侧的中部固定设有开关面板，所述开关面板上固定设有电机控制按钮，所述电机通过电机控制按钮与外接电源电性连接。
与现有技术相比，本实用新型的有益效果是：
1.本实用新型一种化工废水环保处理装置，本实用新型通过设置筛网和在过滤板内放置的活性炭即可实现将化工废水中的残渣废料过滤，并且吸附掉化工废水中的有害杂质，进一步提高净化效果。
2.本实用新型一种化工废水环保处理装置，本实用新型通过设有的转轴上转动连接的叶轮即可将化工废水打散，并搅动设备罐体内的空气，实现降低化工废水的温度。
3.本实用新型一种化工废水环保处理装置，通过设置转轴的带动搅拌叶转动即可实现对设备罐体内的化工废水的搅动，进一步提高散热效果，使热气上升，通过气口将热量散出。
发明人 （曹超;孙斌;谈建东;）
