申请日 20200312
公开（公告）日 20201110
IPC分类号 C02F1/04; C02F1/14; C02F9/10
摘要
本实用新型涉及纸箱生产加工技术领域，具体涉及一种纸箱生产污水处理装置，排水槽底部设置有进水管；进水管上设置有进水阀；进水阀通过进水口连接至过滤蒸发箱内；过滤蒸发箱内设置有蒸发储水槽；进水口设置在蒸发储水槽的上部；蒸发储水槽另一端设置有出水管；出水管上设置有出水阀；出水阀连接储水箱的顶部；蒸发储水槽上部设置有蒸发滤网；蒸发滤网通过滤网支架支撑在蒸发储水槽内；蒸发滤网设置在进水口和出水管的上方；蒸发滤网表面设置滤孔；过滤蒸发箱底部设置有排水管；排水管上设置有排水阀；过滤蒸发箱旁设置有蒸发污渍收集桶，解决纸箱生产中的生产废水难处理问题。
权利要求书

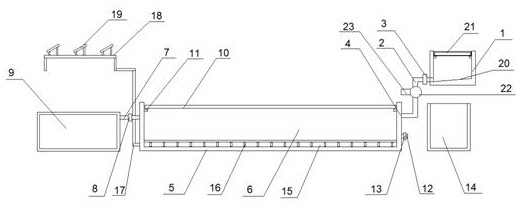

1.一种纸箱生产污水处理装置，其特征在于：包括排水槽（1）、进水管（2）、进水阀（3）、进水口（4）、过滤蒸发箱（5）、蒸发储水槽（6）、出水管（7）、出水阀（8）、储水箱（9）、蒸发滤网（10）、滤网支架（11）、排水管（12）、排水阀（13）和蒸发污渍收集桶（14）；排水槽（1）底部设置有进水管（2）；进水管（2）上设置有进水阀（3）；进水阀（3）通过进水口（4）连接至过滤蒸发箱（5）内；过滤蒸发箱（5）内设置有蒸发储水槽（6）；进水口（4）设置在蒸发储水槽（6）的上部；蒸发储水槽（6）另一端设置有出水管（7）；出水管（7）上设置有出水阀（8）；出水阀（8）连接储水箱（9）的顶部；蒸发储水槽（6）上部设置有蒸发滤网（10）；蒸发滤网（10）通过滤网支架（11）支撑在蒸发储水槽（6）内；蒸发滤网（10）设置在进水口（4）和出水管（7）的上方；蒸发滤网（10）表面设置滤孔（24）；过滤蒸发箱（5）底部设置有排水管（12）；排水管（12）上设置有排水阀（13）；过滤蒸发箱（5）旁设置有蒸发污渍收集桶（14）。
2.根据权利要求1所述的一种纸箱生产污水处理装置，其特征在于：所述过滤蒸发箱（5）底部设置有加热器（15）；加热器（15）内设置有多个电阻加热丝（16）。
3.根据权利要求2所述的一种纸箱生产污水处理装置，其特征在于：所述加热器（15）通过电线（17）连接太阳能发电板（19）；太阳能发电板（19）设置在太阳能发电板支架（18）上。
4.根据权利要求1所述的一种纸箱生产污水处理装置，其特征在于：所述进水管（2）上设置有分流阀（22）；分流阀（22）上设置有多个分流管（23）；分流管（23）连接过滤蒸发箱（5）。
5.根据权利要求1所述的一种纸箱生产污水处理装置，其特征在于：所述排水槽（1）底部设置有倾斜面（20）。
6.根据权利要求1所述的一种纸箱生产污水处理装置，其特征在于：所述排水槽（1）顶部设置有过滤网（21）。
说明书
一种纸箱生产污水处理装置
技术领域
本实用新型涉及纸箱生产加工技术领域，具体涉及一种纸箱生产污水处理装置。
背景技术
在纸箱和纸板等加工过程中会产生大量的生产废水，在目前环保问题日益突出的今天，生产纸箱过程中的生产废水处理存在很多困难；如处理成本高、处理效率低等问题。
实用新型内容
本实用新型的目的在于提供一种纸箱生产污水处理装置，解决纸箱生产中的生产废水难处理问题。
为解决上述的技术问题，本实用新型采用以下技术方案：
一种纸箱生产污水处理装置，包括排水槽、进水管、进水阀、进水口、过滤蒸发箱、蒸发储水槽、出水管、出水阀、储水箱、蒸发滤网、滤网支架、排水管、排水阀和蒸发污渍收集桶；排水槽底部设置有进水管；进水管上设置有进水阀；进水阀通过进水口连接至过滤蒸发箱内；过滤蒸发箱内设置有蒸发储水槽；进水口设置在蒸发储水槽的上部；蒸发储水槽另一端设置有出水管；出水管上设置有出水阀；出水阀连接储水箱的顶部；蒸发储水槽上部设置有蒸发滤网；蒸发滤网通过滤网支架支撑在蒸发储水槽内；蒸发滤网设置在进水口和出水管的上方；蒸发滤网表面设置滤孔；过滤蒸发箱底部设置有排水管；排水管上设置有排水阀；过滤蒸发箱旁设置有蒸发污渍收集桶。
进一步，所述过滤蒸发箱底部设置有加热器；加热器内设置有多个电阻加热丝。
进一步，所述加热器通过电线连接太阳能发电板；太阳能发电板设置在太阳能发电板支架上。
进一步，所述进水管上设置有分流阀；分流阀上设置有多个分流管；分流管连接过滤蒸发箱。
进一步，所述排水槽底部设置有倾斜面。
进一步，所述排水槽顶部设置有过滤网
与现有技术相比，本实用新型能够实现以下有益效果之一：
1.排水槽底部设置有进水管；进水管上设置有进水阀；进水阀通过进水口连接至过滤蒸发箱内；过滤蒸发箱内设置有蒸发储水槽；进水口设置在蒸发储水槽的上部；蒸发储水槽另一端设置有出水管；出水管上设置有出水阀；出水阀连接储水箱的顶部；蒸发储水槽上部设置有蒸发滤网；蒸发滤网通过滤网支架支撑在蒸发储水槽内；蒸发滤网设置在进水口和出水管的上方；蒸发滤网表面设置滤孔；过滤蒸发箱底部设置有排水管；排水管上设置有排水阀；过滤蒸发箱旁设置有蒸发污渍收集桶，能够实现通过设置过滤蒸发箱，通过蒸发储水槽将废水进行沉淀过滤后通过出水管排除，并且能够通过设置的蒸发滤网将废水中的大量杂质蒸发收集在蒸发滤网表面，通过人工铲到蒸发污渍收集桶中暂时收集，实现废水处理目的；并降低处理成本。
2.所述过滤蒸发箱底部设置有加热器；加热器内设置有多个电阻加热丝，能够实现通过电阻加热丝提高过滤蒸发箱中的废水温度，提高蒸发过滤的效率。
3.所述加热器通过电线连接太阳能发电板；太阳能发电板设置在太阳能发电板支架上，能够实现通过太阳能发电板发电供给电阻加热丝实现节能减排的目的。
4.所述进水管上设置有分流阀；分流阀上设置有多个分流管；分流管连接过滤蒸发箱，能够实现分流废水，通过设置多个过滤蒸发箱提高废水处理效率。
5.所述排水槽底部设置有倾斜面，能够实现加快排水槽中废水的流速，加快废水处理效率。
6.所述排水槽顶部设置有过滤网，能够实现初步过滤进入排水槽的杂质。
发明人 （杨聪兵）
